I/O和预置点应用

欢迎来到杰曼小课堂，今天跟大家讲解一下《GMT-H2的I/O和预置点应用》。

GMT-H2的I/O和预置点应用

01. I/O的定义

A.

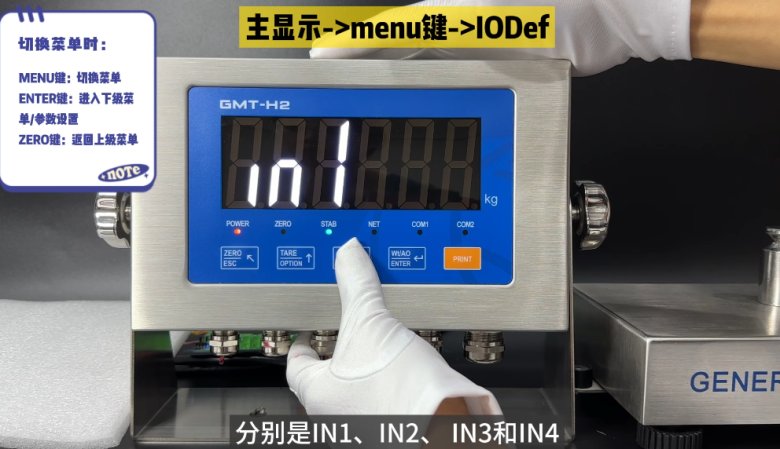

●GMT-H2有4个开关量输入，分别是IN1、IN2、 IN3和IN4，每个输入支持定义设定点1（i1）、设定点2（i2）、设定点3（i3）、设定点4（i4）、清零（i5）、去皮（i8）、毛净重切换（i12）等功能。

●同时GMT-H2还有6个开关量输出，分别是OUT1、OUT2、 OUT3、OUT4、 OUT5和OUT6，每个输出支持定义设定点1（o1）、设定点2（o2）、设定点3（o3）、设定点4（o4）、稳定（o5）、溢出（o6）。

02. 预置点设置的定义

B.

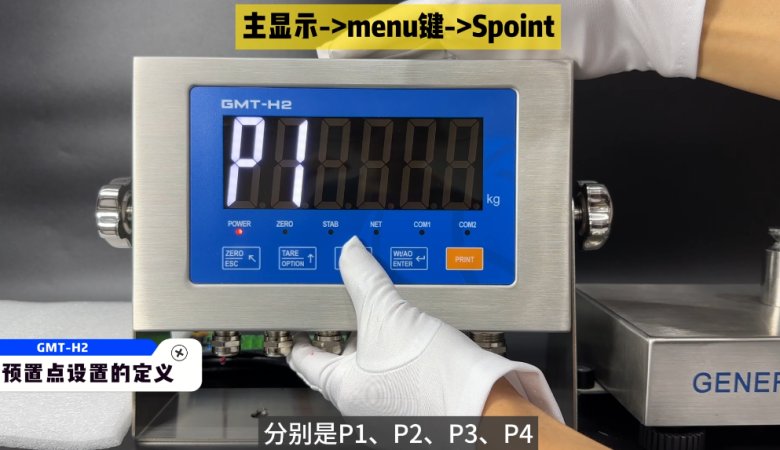

GMT-H2支持4个预置点应用，分别是P1、P2、P3和P4，每个预置点可设置参数P1.1是否需要稳定、P1.2最小持续时间、P1.3有效条件、P1.4设定值1和P1.5设定值2。

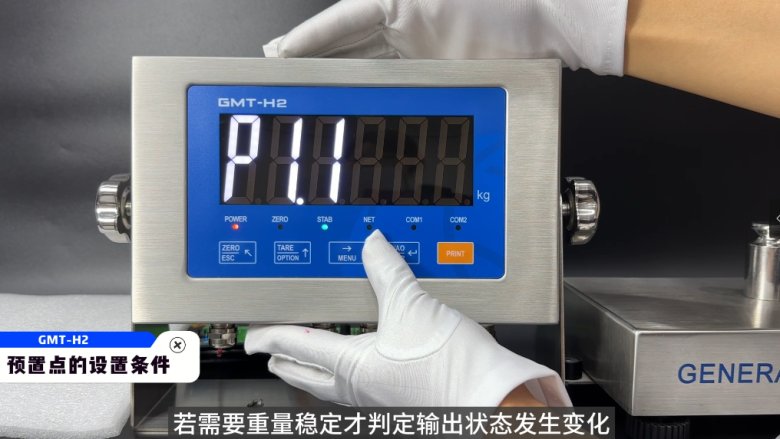

(1) 若需要重量稳定才判定输出状态发生变化，则需要设置P1.1为ON，反之设置为OFF；

(2) 若条件状态发生改变，但需要维持一段时间后才能改变输出状态，则需要设置P1.2最小持续时间，如需维持3s,则设置为30，设置为0则表示条件状态发生改变时，输出状态也立即改变;

(3) 若需要重量小于100时条件状态有效，则需要设置P1.3有效条件为1（即重量小于）和P1.4设定值1为100；

(4) 若需要重量大于200时条件状态有效，则需要设置P1.3有效条件为5（即重量大于）和P1.4设定值1为200；

(5) 若需要重量介于100和200之间时条件状态有效，则需要设置P1.3有效条件为8（即重量介于）、P1.4设定值1为100和P1.5设定值2为200。

03. 预置点应用设置

C.

设置预置点参数: P1.1设置为ON（即稳定），P1.2设置为3.0（即3s），P1.3设置为1（即重量小于）, P1.4为100；

设置开关量IO定义:  设置IO输入IN1为i1(即设定点1)，设置IO输出OUT1为o1(即设定点1)。

注意：IN1连接外部按键1，OUT1连接外部指示灯1。

04. 预置点应用实操

D.

● 当前重量≥100时，不满足有效条件，连接OUT1的指示灯熄灭；

● 当重量＜100且稳定时，连接OUT1的指示灯点亮，表示预置点1输出有效且最小持续3s。

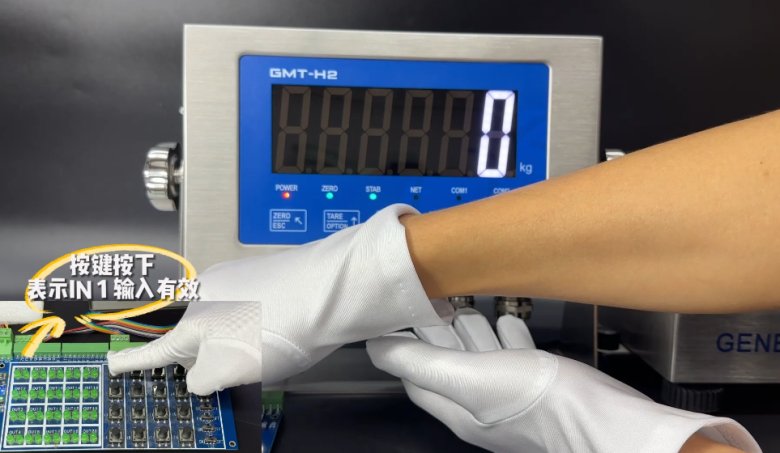

● 此时，按下外部按键1表示IN1输入有效，即使预置点1满足有效条件，也会被强制输出无效，需要在条件转为无效后再次有效才能输出有效。
