摘要

HTCC（高温共烧陶瓷）凭借高强度、高导热、化学稳定性优异等特性，广泛应用于大功率微组装电路领域。浆料品质是决定 HTCC 产品金属化效果的核心因素，浆料颗粒团聚易引发丝网印刷堵网、烧结后气孔裂纹等不良问题。本文围绕 HTCC 工艺中钨浆、玻璃包封介质浆料的制备痛点，介绍 TRILOS 泰洛思 三辊机在浆料分散研磨中的实际应用，通过稳定性测试数据验证设备分散效果，同时解析设备的结构优势与智能化物联解决方案，为 HTCC 行业浆料制备工艺优化提供参考。

关键词：HTCC；高温共烧陶瓷；三辊机；浆料分散；钨浆；玻璃浆料

TRILOS 泰洛思 三辊机在 HTCC 行业浆料制备工艺应用

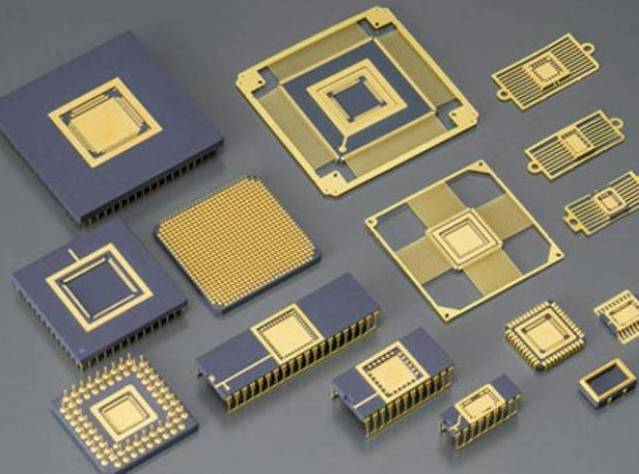

HTCC 高温共烧陶瓷具有结构强度高、热导率优异、化学稳定性好、布线密度高等突出优势，在大功率微组装电路领域拥有广阔的应用市场。

HTCC 生产工艺一般将钨、钼锰等高熔点金属制成浆料，按照电路设计要求印刷在氧化铝或者氮化铝陶瓷生坯表面，搭配 4%8% 烧结助剂完成多层叠合，再置于 15001600℃高温环境中共烧，实现多层结构一体化成型。其中钨金属熔点高达 3410℃，导电导热性能表现优秀，既适配主流氧化铝基板，也可以和氮化铝基板实现良好匹配，是 HTCC 导体浆料的核心原料。

后续在基板表面印刷的包封介质浆料主要组分以玻璃粉为主，低温烧成后对线路起到绝缘、防潮、防水、抗氧化防护作用。

浆料质量直接决定生瓷片丝网印刷表现以及后续烧结性能，进一步影响陶瓷器件金属化成品质量。浆料的分散稳定性是工艺关键控制点：如果浆料分散不充分，存在大量颗粒团聚体，生产过程中会出现两类典型缺陷：一是丝网印刷工序发生堵网，影响印刷良率；二是烧结阶段，团聚颗粒会在金属化层内部诱发裂纹状气孔，造成产品失效。

针对以上工艺痛点，可采用TRILOS 泰洛思 三辊机对浆料进行处理，借助辊筒之间产生的压力与剪切力破除浆料内聚力，实现颗粒粉碎与均匀分散，改善浆料整体品质。

实验方案

· 处理物料：玻璃浆料、钨浆

· 加工设备：TRILOS TR80A 电子控制型三辊机，配置氧化锆辊筒 + 合金钢刮刀

TRILOS TR80A 属于实验室级三辊机的中端机型，处理流量区间为 0.0220L/h，可兼顾实验室配方研发以及中小批量试产的需求，打通从实验到小试生产的工艺衔接。整机结构紧凑小巧，适合放置于实验室台面；配置工业触控显示屏，人机交互便捷。设备自带间隙在线修正、工艺配方存储调用功能，可实现交互式工艺参数管控。

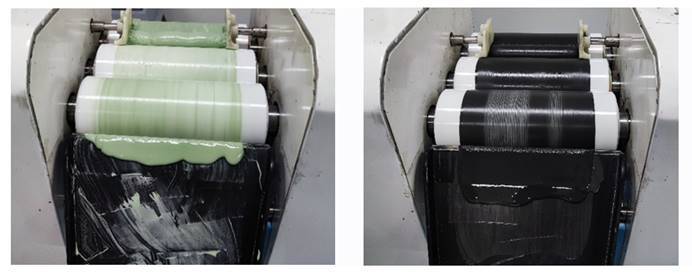

TRILOS TR80A 三辊机分别分散研磨玻璃浆料（左）、钨浆（右）

采用间隙模式开展分散研磨工艺试验，设备运行过程出料均匀，无漏料现象，辊筒平行度稳定，作业完成后无辊筒偏移跑位情况。

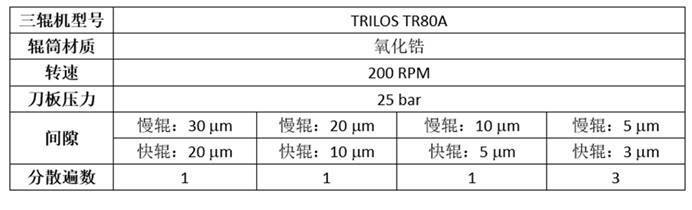

分散研磨工艺如下：（间隙模式）

研磨完成后，使用 LUMiSizer 分散稳定性分析仪对浆料样品开展测试，搭配 SEPView 软件做定量稳定性分析，输出样品的不稳定性指数。不稳定性指数数值越低，代表浆料的分散稳定性越好。

LUMiSizer 分散稳定性分析仪

测试结果分析

将TRILOS TR80A 三辊机处理后的浆料样品，和其他工艺制备样品做对比，从不稳定性指数测试结果可以看出，经TRILOS三辊机处理后的浆料的分散稳定性表现更优。 其中工艺参数设置为间隙 53mm，研磨 3 遍的玻璃浆料样品 533、钨浆样品 H533，综合稳定性表现至佳。

浆料样品不稳定性指数柱状对比图

TRILOS 品牌实力与三辊机核心优势

TRILOS（泰洛思）作为专业的精密设备制造商，始终将客户满意作为终极发展目标，秉持 “不止于设备” 的理念，将优质工艺技术与客户实际生产需求深度融合，打造高适配性的研磨分散设备。目前，泰洛思的产品已在美国、欧洲、韩国、日本以及中国台湾等多个国家和地区获得了广泛应用与高度认可。

其三辊机凭借多项核心技术优势，成为物料分散研磨的优质选择，具体优势如下：

1. 均质分散效率高：采用一次循环研磨模式，可有效实现物料的均质化与精细化分散，显著减小颗粒尺寸，打破粉体团聚现象，制备出均一性优异的浆料，为物料后续加工提供优质基础；

2. 操作精准更便捷：支持触摸屏可视化调节各辊间距，精准保障辊子平行度；刮刀采用弹性张紧插口设计，实现刮刀恒压作业，整个操作过程中无需反复调节，大幅提升生产效率；

3. 材质适配性极强：辊子与刮刀可灵活搭配多种材质，从不锈钢到氧化铝、碳化硅、氧化锆等均可按需选择，能满足不同物料的研磨分散需求，适配多行业生产场景；

4. 安全易维护：配备完善的安全防护装置，全方位保障操作人员的作业安全；设备整体结构设计人性化，清洗流程简单、操作快速，大幅降低设备后期维护成本；

5. 智能物联化管理：物联网智能化三辊机解决方案，解决了客户在使用中遇到的数据无法量化分析，数据丢失，设备互相独立，无法联网进行管理和控制等等方面的问题。让客户可以对设备进行数据分析，对员工进行权限分配和管理，设备运行过程保持全程记录和备份，利于加工过程参数的研究和设计开发。此外，该智能物联平台还可以接入混料机、三辊机、上料机、均质机等设备平台，同时可以接入在线粘度计、在线粒度仪、在线近红外分析仪等仪器进行实时监控。

总结

在 HTCC 高温共烧陶瓷的浆料制备环节，浆料分散效果直接决定最终产品良率。TRILOS 三辊机依靠稳定的剪切分散能力，搭配智能化物联管控方案，可以有效改善钨浆、玻璃浆料的团聚问题，优化浆料稳定性，助力 HTCC 行业实现配方研发落地与工艺升级。
