试验原理：

　　本标准通过采用淬火的铁丸喷射到涂层表面以模拟小石子对涂层的碰撞，产生的破坏程度不仅取决于投射角度，还与压力水平、抛射体的质量、撞击时间及试验仪器的结构有关，通过与抗石击性图片等级标准比较来确定破坏程度。

试板：底材为冷扎钢板，尺寸为100mmx150mmx0.8mm。

试验条件：试验应在温度(23士2)℃，相对湿度(50士5)%的条件下进行。

试验方法：

（1）待测试板的状态调节：

　　试验前，将试板在温度(23士2)℃，相对湿度(50士5)%的条件下调解至少 16h。然后在温度(23士2)℃，相对湿度(50士5)%的条件下进行。

（2）试验仪校准：

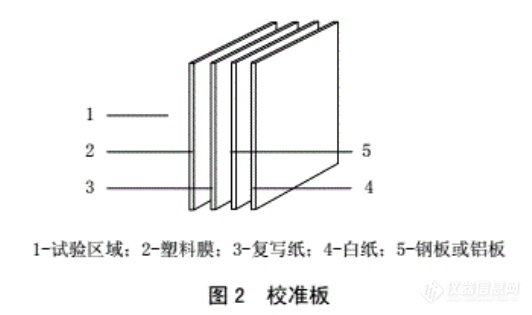

　　为校准试验仪，在仪器上安装一个构造如图2所示的校准板。然后在(10±2)s内采用压力为 0.2MPa投射(500士5)g新的砂粒至试验区域。

　　目视检查因砂粒碰撞至复写纸上而在白纸上产生的痕迹，用与仪器配套的校准图片作为参考标准。

试验过程：

◎ 给试验器装入(500±5)g的砂粒。

◎ 调整射流的轴线与试板的夹角为(54±1)。

◎ 要求整个试验过程中预先调整好的空气压力保持不变。

◎ 在预先调节好的压缩空气的作用下，压力0.1MPa，在(10士2)s内将砂粒平行喷射到试样的试验面上，喷出的砂粒将聚集在试样下方的收集斗中，将斗中砂粒重新置入，重复喷射一次。
◎ 两次试验结束后，在试板的测试区域粘贴一条长约用(120~150)mm 长的胶带，将受损面粘住并压实(用塑料压板或大拇指)。胶带多余的两端则向上翻折，并迅速将其撕拉下来，与试板呈 90°角撕拉,以此方法除去尚未完全与试板分离的涂膜碎片。

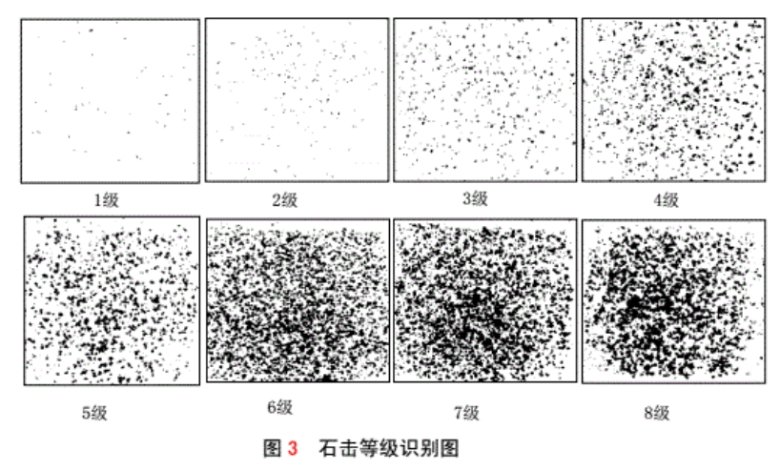

测试结果评级卡：
