产品介绍

对于脱水蔬菜、中药饮片等含水率高、热敏性材料尤为适合。具有干燥速率高、蒸发强度高、产品质量好等优点。带式干燥机在工业上的应用极广，主要用于干燥小块的物料及纤维质物料。总之，用带式干燥机干燥的物料必须有一定的形状，而且干燥后仍然保持一定的形状。

工作原理

物料由加料器均匀地铺在网带上，网带采用12-60目不锈钢丝网。由传动装置拖动在干燥机内移动。干燥机由若干单元组成，每一单元热风独立循环，部分尾气由专门排湿风机排出，废气由调节阀控制，热气由下往上或由上往下穿过铺在网带上的物料，加热干燥并带走水分。网带缓慢移动，运行速度可根据物料温度自由调节，干燥后的成品连续落入收料器中。上下循环单元根据用户需要可灵活配备，单元数量可根据需要选取。

料斗中的物料由加料器均匀地铺在网带上，网带一般采用12－60目不锈钢丝网，由传动装置拖动在干燥机内移动。干燥机由若干单元组成，每一单元热风独立循环，其中部分尾气由专门排湿风机4排出，每一单元排发废气量均由调节阀控制。在上循环单元中，循环风机5出来的风由侧面风道进入单元下腔，气流向上通过加热器7加热，经分配器6分配后，成喷射流吹向网带，穿过物料后进入上腔。干燥过程是热气流穿过物料层，完成热量与质量传递的过程，上腔由风管与风机入口相连。大部分气体循环，一部分温度较低含湿量较大的气体作为废气经排湿管、调节阀、排湿风机排出。下循环单元中，循环风机出来的风先进入上腔，向下经换热器加热，穿过物料层进入下腔，下腔由侧风道及回风管与风机相连，大部分气体循环，一部分排出。上、下循环单元根据用户需要可灵活配备，单元数量也可根据需要选取。

用于脱水蔬菜、一般使用三台设备串连使用，形成初干段、中间段及终干段。在初干段中，由于物料含水量高。透气性差，故采用较小的铺料厚度，较快的运行速度及较高的干燥温度。初干段中，干燥气体温度可高达120oC以上。终干段内物料停留时间是初干段的3-6倍，铺料厚度是初干段的2-4倍。对于物料温度不超过60oC的要求，可采用80oC左右的干燥气体。采用多段组合能更好地发挥带式干燥机的性能，且干燥更均匀。

结构形式

（1）单级带式干燥机：被干燥物料由进料端经加料装置被均匀分布到输带上。输送带通常用穿孔的不锈钢薄板制成，由电机经变速箱带动，可以调速。干燥机箱体内通常分隔成几个单元，以便独立控制运行参数，优化操作。干燥段之间有一隔离段，在此无干燥介质循环。
（2）多级带式干燥机：多级带干燥实质上是由数台单级带干机串联组成，其操作原理与单级带干机相同。
（3）多层带式干燥机：多层带干机常用于干燥速度要求较低、干燥时间较长，在整个干燥过程中工艺操作条件能保持恒定的场合。层间设置隔板以组织干燥介质的定向流动，使物料干燥均匀。多层带干机占地少，结构简单，广泛使用于干燥谷物类物料。但由于操作中要多次装料和卸料，因此不适用于干燥易粘着输送带及不允许碎裂的物料。
（4）冲击式带式干燥机：冲击式带干机适用于干燥织物、烟叶、基材的表面涂层及其他薄片状物料。冲击式带机通常由两条输送带组成。冲击式带机可分隔成单元段进行独立控制。干燥介质增湿后，部分排出，另部分返回掺入新鲜干燥介质后再行循环。

应用范围

用于透气性较好的片状、条状、颗粒状物料的干燥，对于脱水蔬菜、中药饮片等含水率高、而物料温度不允许高的物料尤为合适；该系列干燥机具有干燥速度快、蒸发强度高、产品质量好的优点。对于脱水滤饼的膏状物料，需经造粒或制成棒状后亦可干燥。

产品特点

（1）物料在带干机上受到的振动和冲击轻微，物料颗粒不易粉化破碎，因此也适用于干燥某些不允许碎裂的物料。
（2）带干机不仅供物料干燥，有时还可对物料进行焙烤、烧成或熟化处理操作。
（3）带干机结构不复杂，安装方便，能长期运行，发生故障时可进入箱体内部检修，维修方便。
（4）可以调节空气量、加热温度、物料停留时间及加料速度以取得好干燥效果。
（5）设备配置灵活，可使用网带冲洗系统及物料冷却系统。
（6）大部分空气循环利用，高度节省能源。
（7）独特的分风装置，使热风分布更加均匀，确保产品品质的一致性。
（8）热源可采用蒸气、导热油、电或燃煤（油）热风炉配套

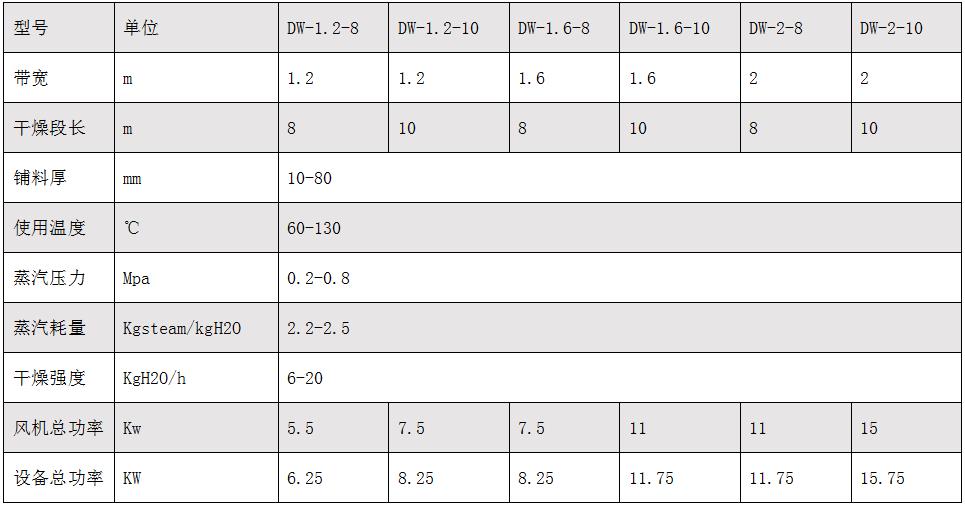

技术参数
