第二代防爆气动锤(己申请**),的敲击力度通过是通过调节供气压力来调整。若敲击力度过小无法排堵便可加大气压，相反敲击力度过大则降压使用。若客户由于型号选择不妥出现冲击力过强或不足等误差现象时，同样也可以通过调整气压来解决气锤的敲击力度。这种可改变冲击力的结构确保了气锤选型的便利性。本气锤若安装上接力配管则可数台同时运转. 大大降低施工成本。

产品特点

•　单击式，每次动作产生一个冲击波。
•　冲击力与冲击间隔时间可依需求调整。
•　高强度铝合金壳体，不锈钢内壁，重量轻，耐磨损。
•　利用气压蓄能原理，使锤头瞬时受力，提高空气锤的冲击力。

空气锤出力可以只针对一小范围作单一冲击，对其他设备影响*少，此种冲击不会使含水率高的原料有水份析出或混合物原料的再分离。常用在磅秤桶槽清洁，管路或弯头的堵塞防止，含水率高或混合原料或比重低的物料桶槽。

警告：
本机安装好后，请务必在机体上安装防止脱落拉索，否则有可能会因打击的冲击力而掉落造成伤害。

注意：

1.在进行本体安装作业时，请穿戴好安全帽，安全鞋，安全带，在安全的装备下进行。

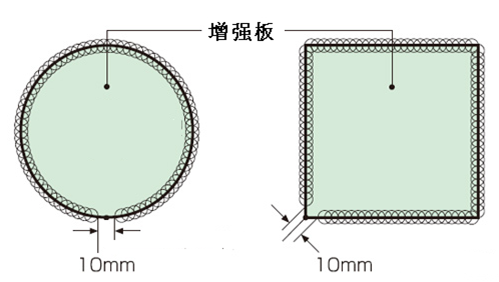

2. 安装部分的板比较薄时，请焊接增强板，否则因冲击可能会造成安装部位破损。
3. 如焊接增强板，请确保增强板与料斗之间没有空隙，并预留约10mm的排气口, 以利空气排出, 使冲击力能充分传导。 为避免料斗万一破损, 请务必多焊几层.








4. 为防止脱落，请用拉索将本体吊装并固定，否则会因冲击可能会造成螺栓松动而脱落。

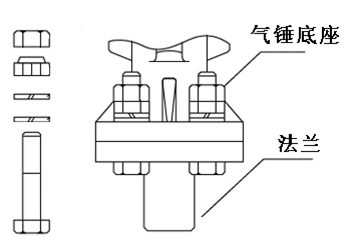

5. 用螺栓将本体与法兰固定时，请在上下加装弹簧垫片，并严格按照拧紧扭力紧固并定期检查。。







6. 配管前请配备空气过滤器，若有垃圾或者灰尘等混入，可能会导致运转不良。
7. 使用时切勿超出所需打击力，否则可能会导致料仓或安装部位的破损。
8. 循环连续打击时，请保持1秒以上的时间设定，如1秒以下可能会导致误动作的发生。

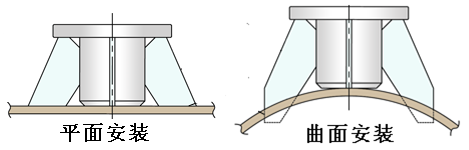

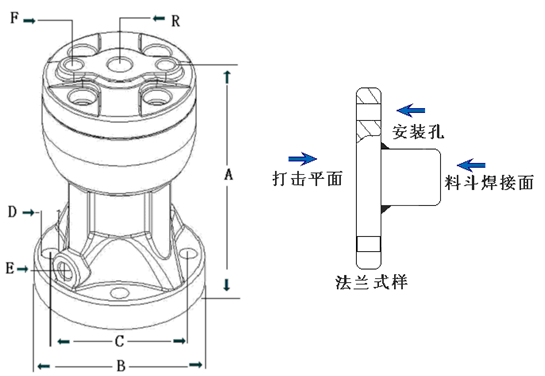

9. 请确认安装法兰的打击面必须为实心平面. 如需要请焊增强筋.( 如下图)

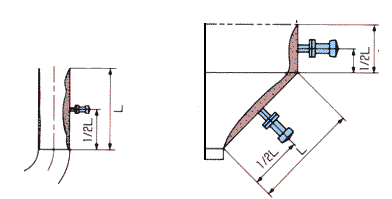

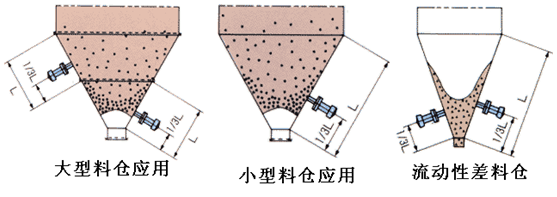

10. 气动锤合适位置的安装, 能发挥其**的性能.

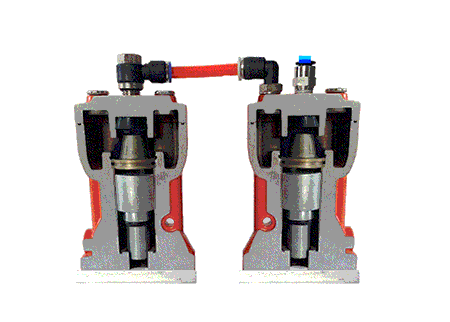

接力配管：

本气动锤可以多台集中控制，同时打击，使用接力配管即可实现此功能。
1. 接力配管作为将多台气锤直接连接的配管方式，是用接力气管从**个气锤的接力口接气至下一个气锤的进气口的连接控制方式。但根据操作方法不同有相应的**连接台数限定。
2. 接力配管时，接力气管内的压缩空气也会造成气锤打击。所以，使用压力和接力管的长度不要超过规定值。
3. 远距离配管时，因压力有所差异，打击力也会有所差异，可适当提高压力来弥补，为充分发挥其稳定性，也可在气锤近处设置快速排气阀来提高其打击性能。
4. 接力配管时，请将气锤的打击间隔设定在1秒以上，如接力台数增多时，请进一步延长间隔设定时间。



使用气锤配管限制:





气锤型号	SX20-2	SX30-2	SX40-2	SX60-2	SX80-2	SX100-2
控制器 ~ 气锤之间	1 M	2 M	3 M	8 M	10 M	10 M




使用前试运转及设定：
1. 请确认法兰的打击面必须为实心平面. 法兰上的气锤己用螺栓固定,,
2. 配管前请配备空气过滤器，若有垃圾或者灰尘等混入，可能会导致运转不良。
3. 请确认空气压力为0.3~0.7mpa.
4. 正常工作压力为0.3~0.7mpa左右。（接力配管时为0.15 mpa左右）
5. 空气调节阀到气锤的距离越远，气锤部分的压力就越低，因此，请将压力设置略微地高一些。
6. 打开手滑阀, 确认气动锤能正常打击.
7. 设定打击力度时, 请将空气调节阀按0.05 mpa逐步上调. 来实现*合适的打击状态..
8. 请将控制旋钮沿顺时针方向拧紧, 保持气锤在没有打击的状态.
9. 再将控制旋钮沿逆时针方向逐步(1/4圈) 转动而设定打击间隔.
10. 设定好打击间隔后, 请用防松螺帽锁定控制旋钮. 防止控制旋钮松动.
11. 使用时请将打击间隔设定在12次/min~60次/min之间.

检查
以下项目请每2个月内至少检查一次. 以尽量减少在使用中出现问题:
1. 固定的螺拴. 螺帽是否松脱.  2. 焊接部位是否龟裂.   3. 保险拉索是否异常

防爆气动锤专用控制器说明书
本产品是一款防爆气动锤专用控制器的说明书。阅读以下的说明能提示您正确而又安全地使用本产品，并避免他人或自己受到伤害。




简单介绍:
气动锤专用防爆控制器是一款无须.电源.电磁阀. 定时器,等控制回路的控制器(己申请**), 它不仅可以控制一台气动锤，若气动锤配备了接力管, 则可同时控制多台运转。在整体设备安装中非常实用. 安全. 方便,



防爆控制仪. 规格




防爆控制仪.型号	使用环境	使用压力 (mpa)	使用流体温度(℃)	动作次数 (次/min)
KLSX - 8J	室内外兼用	0.3 ~ 0.7	5 ~ 55	12 ~ 60

注意：
1. 安装本机时, 请用螺栓固定, 防止因掉落而导致的意外伤害.
2. 移动设备时, 请先关闭控制器旁边的手滑阀, 防止气锤突然启动而造成的意外.
3. 工作结束后, 请务必关闭控制器旁边的手滑阀, 因为在空气持续供给期间, 气锤会持续打击.
4. 气压的不稳定, 会使控制器产生误动作, 气压上升- 打击数增多, 气压下降- 打击数减少, 所以请在控制器前安装空气调压阀. 己利于控制器及气锤的工作稳定.
5. 如需安装(电动控制) 作为本控制器的供气端, 作为定时器使用, 请务必使用三通电磁阀, 以利于排出残余气体.
