电子功能陶瓷（如Mn-Zn铁氧体、PZT压电陶瓷、PTCR热敏电阻、微波介质陶瓷）的干压成型对压片机和模具提出了极高要求：不仅要获得高密度、无缺陷的生坯，还要避免污染（尤其是铁、碱金属等有害杂质），同时保证批量生产中的尺寸一致性。因为电子元件往往经过精密烧结和电极加工，生坯的任何微观不均匀都会导致电性能离散。本文针对电子材料的特性，说明压片机选型、模具材质、防污染措施以及生坯密度均匀性的控制方法。
电子陶瓷粉体通常是经过配料、预烧、粉碎、造粒后的喷雾造粒粉，具有“假颗粒”结构。压片时既要压实颗粒又要保留一定的造粒剂（PVA等）以便生坯有足够的强度。对生坯的要求：
- 密度高（>理论密度55%，铁氧体通常要求3.0-3.2 g/cm³以上）；
- 密度均匀（底部和顶部密度差<3%）；
- 无分层、无裂纹、无缺角；
- 尺寸精度高（直径、厚度公差±0.05mm以内）；
- 无金属杂质污染（Fe、Ni、Cr等会导致电性能劣化）。
因此，电子材料压片机必须具备：压力稳定（电动或全自动优先）、模具材质高纯且耐磨、脱模平稳、工作台面平整、环境洁净可控。

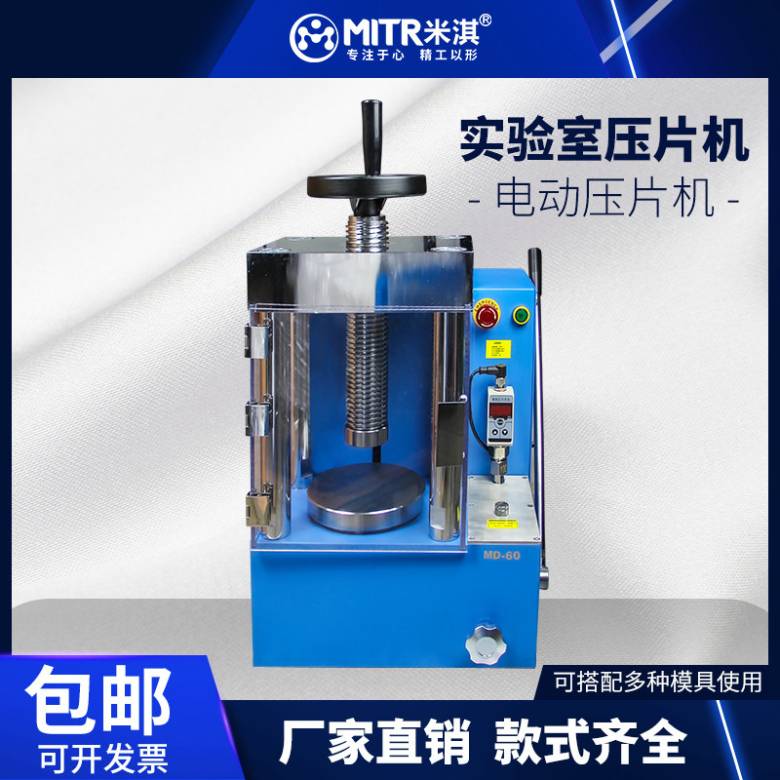

对于电子材料研发或小批量试产，单冲式电动压片机（MHDP-6）配合高品质模具即可。其最大压力60kN，压片直径20-25mm，每小时4000片，能够满足大多数电子陶瓷片（Φ10-20mm）的压制。如果要求压制更大直径（如Φ30-50mm）或需要更高压力（如硬磁铁氧体），则应选用MC或MD系列手动/电动压片机（压力24-60吨）。等静压机（PC-J系列）可用于对密度均匀性要求极高的电子元件（如多层陶瓷电容器MLCC生坯），但效率较低。
对于批量生产（每日数千片），建议选用全自动压片机（MZD系列），可设置多段加压程序（先低压排气再高压成型）并自动脱模，同时记录压力曲线和保压时间，便于工艺追溯。触摸屏操作界面可存储多组配方，换品种只需调出程序，减少参数设置失误。
电子陶瓷最忌讳Fe、Cu、Na、K等杂质。普通轴承钢（GGr15）含Cr约1.5%，且可能磨损脱落；304不锈钢含Cr、Ni，不适合压电陶瓷。推荐使用：
- 硬质合金（YG8、YG15）：无铁磁性，耐磨性极佳，但含Co（约6-8%），可能污染某些敏感材料（如Ni-Zn铁氧体）。
- 高纯氧化锆（ZrO₂）陶瓷模具：非磁性、耐腐蚀、硬度高，几乎不引入金属杂质，是电子材料的首选，但价格昂贵且脆性大。
- 碳化硅（SiC）模具：硬度高，但加工困难，适用性有限。
- 如果预算有限，可使用轴承钢模具并在表面镀类金刚石（DLC）或氮化钛（TiN）涂层，起到隔离作用。
模具使用前后必须严格清洁，不可与含铁粉的设备混用。建议为电子材料专用一套模具，并放置在无尘柜中。
电子陶瓷造粒粉含有有机粘合剂（PVA、PEG），压片时颗粒间的空气和挥发性物质需要排出，否则会在生坯内部形成气泡或层裂。推荐采用“两段或三段加压”程序：
- 第一段：低压（目标压力的15-20%）保压2-3秒，使颗粒重排并排出空气。
- 第二段：中压（40-50%）保压3-5秒，进一步压实。
- 第三段：高压（100%）保压10-30秒，获得最终密度。
全自动压片机（MZD、MYG系列）可轻松设置此类程序。手动压片时，操作者可先轻压，松开，再重压，但重复性差。电动压片机（MD）虽无多段程序，但可手动分步操作：先加压至10吨，保压数秒，再升压至目标压力。
单向压片（上冲加压，下冲固定）必然存在密度梯度，对于厚度较大的电子元件（如PZT压电陶瓷环，厚度>5mm），可能导致烧结后翘曲或电容不均匀。改善措施：
- 采用“双面加压”技术：多数单冲式压片机无法实现，但可以选用“浮动下冲”模具，即下冲在压制后期可以微量向下移动，模拟双向加压。需咨询模具厂定制。
- 减小片厚/直径比：在满足产品要求下尽量设计薄片。
- 使用等静压机进行二次均衡压制（将预压成型的生坯包封后等静压）。
- 在粉末中添加0.2-0.5%的润滑剂（如油酸酰胺），降低模壁摩擦，使压力传递更深。
在研发阶段，可通过测量烧结后不同部位收缩率来评估密度均匀性：若顶部和底部的收缩率差超过2%，则需改进压片工艺或改等静压。
电子材料生坯强度较低（通常<5MPa），脱模时极易损伤边缘。建议：
- 模具内壁抛光至Ra≤0.2μm，并涂擦脱模剂（如硬脂酸锌乙醇溶液，薄层）。
- 脱模速度：电动压片机应设置“缓脱模”，手动时缓慢释放压力并平稳顶出。
- 在模具下方垫软质海绵或橡胶垫，防止生坯掉落到硬表面摔碎。
- 取出生坯后，立即放入恒温恒湿箱中（温度20-25℃，湿度40-50%），防止吸潮变形或开裂。
对于需要排胶的电子陶瓷，生坯不宜长时间存放，建议在压片后24小时内进行排胶烧结。
电子材料对空气中的粉尘和湿度敏感。压片区域应与粉碎、研磨区域隔开，最好设有单独的洁净室或正压层流罩。湿度控制在45±5%RH，温度22±2℃。压片机机身应定期用酒精擦拭，不得使用含硅油的润滑剂（硅油会污染陶瓷，引起烧结后斑点）。操作人员应佩戴无粉手套，避免汗渍接触粉末。
如果压制多种电子材料（如铁氧体和压电陶瓷），必须更换模具并彻底清洁设备，因为不同材料的杂质交叉污染会严重恶化电性能。建议为每种材料配置专用模具，并将压片机贴上标签区分。
Mn-Zn铁氧体（Φ18mm，厚度4mm）
设备：MZD-20全自动压片机，模具材质：硬质合金+TiN涂层。
程序：一段5吨保压2秒，二段10吨保压3秒，三段18吨保压15秒，自动缓脱模。
结果：生坯密度3.1g/cm³（理论密度55%），无层裂，烧结后磁导率波动<5%。
PZT压电陶瓷（Φ12mm，厚度1.5mm）
设备：MHDP-6电动压片机，模具材质：氧化锆陶瓷模具。
参数：压力12吨，保压10秒，手动缓慢泄压。
结果：片剂平整，无裂纹，烧结后压电常数d₃₃均匀。
PTCR热敏电阻（Φ8mm方形，厚度2mm）
设备：MD-40电动压片机，模具材质：硬质合金，四角带R角。
参数：压力20吨，保压5秒（因方形片脱模阻力大，需加强润滑）。
结果：生坯直角完整，无缺料，烧结后电阻值一致性良好。
缺陷：生坯表面有“剥落” —— 可能排气不充分或压力过大压碎了造粒颗粒。对策：降低压力，增加排气段保压时间。
缺陷：烧结后元件翘曲 —— 生坯密度不均匀。对策：改用等静压或改进模具润滑减少摩擦。
缺陷：烧结后表面出现“黑点” —— 模具磨损掉落的硬质合金颗粒。对策：更换为氧化锆模具。
缺陷：压片时粘模严重 —— 模具表面有划痕或未涂脱模剂。对策：抛光模具内壁，使用脱模剂，并检查物料水分是否过高（应<1%）。
建议用户定期使用标准粒度测试片（如Al₂O₃）检验压片机的重复性，并保存压力-时间曲线作为质量记录。
