磨料堆积密度检测仪器技术方案

堆积密度是磨料粉体、颗粒物料包装体积、装填性能与工艺稳定性的关键物性指标，直接影响固结磨具、涂附磨具及超硬磨料行业的配方设计、生产管控与产品质检。本文围绕FT-106普通磨料堆积密度测定仪、FT-106A磨料微粉堆积密度测定仪、FT-106B超硬磨料堆积密度测定仪三款仪器，整合形成磨料堆积密度检测仪器技术方案，覆盖粗颗粒普通磨料、磨料微粉、人造金刚石及立方氮化硼等超硬磨料的堆积密度检测需求，适配磨料与磨具生产企业、质检机构、科研实验室检测场景。

一、方案内容概述

① 本方案由三款磨料堆积密度检测仪器组成，按检测对象分为粗颗粒普通磨料、磨料微粉与超硬磨料三类，各仪器分别依据国家标准、行业标准执行检测。

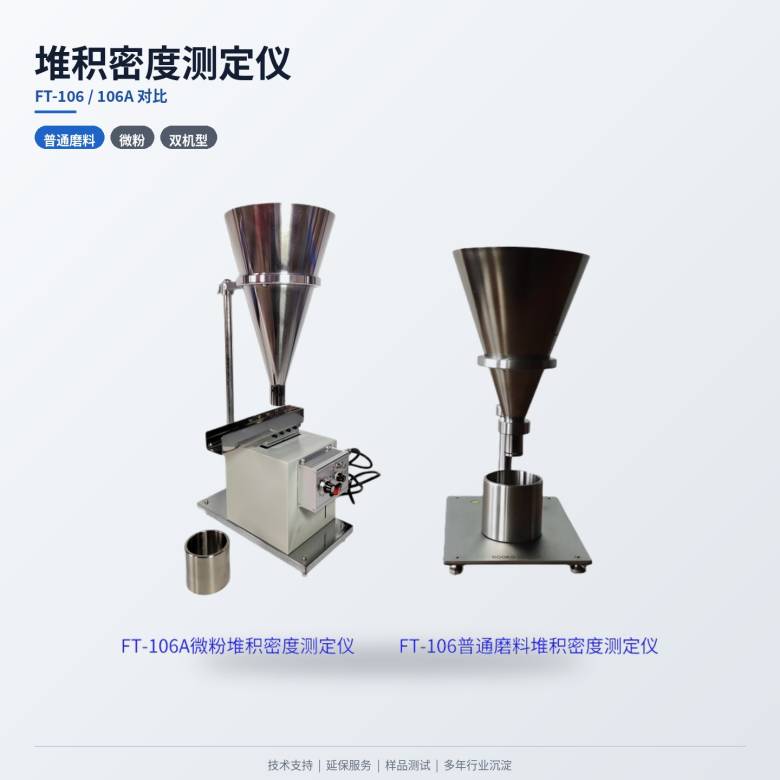

② 普通磨料堆积密度检测仪器包括FT-106普通磨料堆积密度测定仪、FT-106A磨料微粉堆积密度测定仪，覆盖粗颗粒普通磨料及磨料微粉、超细粉体堆积密度检测。

③ 超硬磨料堆积密度检测仪器为FT-106B超硬磨料堆积密度测定仪，专为人造金刚石、立方氮化硼等超硬磨料颗粒检测定制。

④ 三款仪器均采用标准漏斗自由落料填充测量筒方式，保障粉体颗粒以松装、无压实状态填充，结合固定容积与称量质量计算堆积密度。

二、本方案的特点

① 接触部件材质适配：FT-106、FT-106A接触物料部件均采用不锈钢材质，耐腐蚀、不易积粉、落料顺畅、清洁方便；FT-106B关键过流部件采用黄铜材质，精度高、尺寸稳定性好，适配超细超硬颗粒检测。

② 落料控制多样：FT-106A搭载电磁振动送料结构，通过稳定振动匀速落料，解决微粉细粉易团聚、落料不均、人工下料误差大等问题；FT-106B搭配橡皮球漏斗锁闭装置，可控料；FT-106依靠重力自然落料，全程保持松装无压实状态。

③ 填充标准统一：各仪器均配置标准规格漏斗与标准容积测量筒（量筒），保障磨料颗粒自由、均匀、无压实自然落料填充，规避人工落料不均与压实偏差，测试误差小、重复性好。

④ 检测方法标准化：分别依据GB/T 20316.1-2009与ISO 9136-1、GB/T 20316.2-2006与ISO 9136-2、JB/T 3584-2025与ANSI B74.17等标准执行检测，结构尺寸按标准规范要求制作。

⑤ 应用面广：方案覆盖普通磨料粗颗粒、磨料微粉、超硬磨料（人造金刚石、立方氮化硼）等行业堆积密度检测，满足企业质检、来料验收与科研实验需求。

三、磨料堆积密度检测仪器技术方案

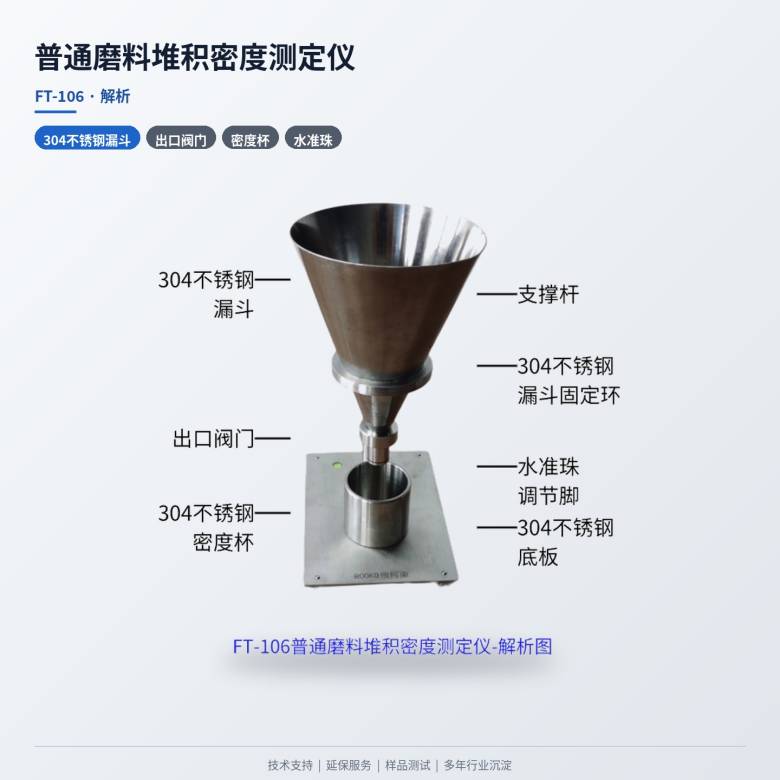

FT-106普通磨料堆积密度测定仪

① 功能概述：FT-106普通磨料堆积密度测定仪依据标准设计，专为粗颗粒普通磨料堆积密度检测定制。设备接触物料部件采用304不锈钢材质，落料顺畅、不易积料。设备结构尺寸充分对标标准要求，可实现磨料颗粒自由、均匀、无压实自然落料填充，操作简单，适用于固结磨具、涂附磨具原材料进厂质检、产品研发与常规实验检测。

② 适配标准：GB/T 20316.1-2009《普通磨料 堆积密度的测定 1部分：粗磨粒》；ISO 9136-1磨料堆积密度测定标准。

③ 适用对象：固结磨具、涂附磨具生产所用粗颗粒普通磨料的堆积密度检测，用于磨料、磨具生产企业、质检机构、科研实验室等场景。

④ 主要技术参数：测试漏斗不锈钢材质，高度240mm、顶部直径160mm、出口直径20±0.5mm；安装高度为漏斗底部至量筒上口距离76±1mm；标准测量筒内径64mm、净高度62mm、容积200±0.5cm³；测试精度测量误差不超过±0.02g/cm³。

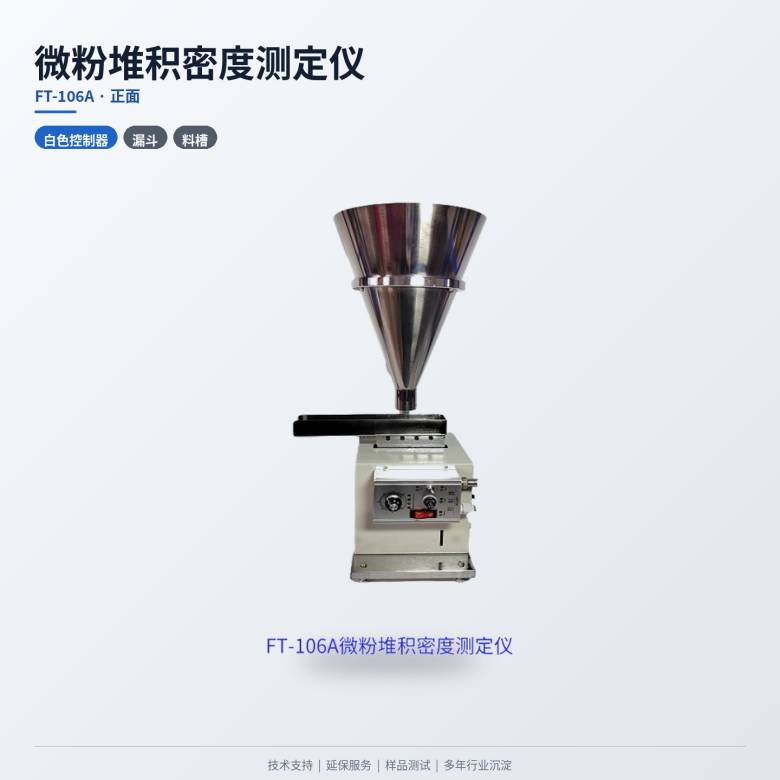

FT-106A磨料微粉堆积密度测定仪

① 功能概述：FT-106A微粉堆积密度测定仪专为普通磨料微粉粉体堆积密度检测研发，依据标准结构参数制作。设备接触物料部件均采用不锈钢材质，耐腐蚀、不易积粉、清洁方便。设备搭载电磁振动送料结构，通过稳定振动匀速落料，解决微粉细粉易团聚、落料不均、人工下料误差大等问题，保障粉体以均匀、松散、无压实状态填充量筒，测试误差小、重复性高，适用于磨料微粉及对应超细粉体的标准化质检与实验检测。

② 适配标准：GB/T 20316.2-2006《普通磨料 堆积密度的测定 2部分：微粉》；ISO 9136-2:1999(E)《磨料——堆积密度的测定——微粉》。

③ 适用对象：普通磨料微粉及对应超细粉体堆积密度检测，适用于磨料微粉的标准化质检与实验检测。

④ 主要技术参数：测试漏斗不锈钢材质，高度290mm、上口直径190mm、出料口内径28mm、出料口高度38mm；标准测量筒内径64mm、内高度62.2mm、容积200±0.5cm³；测量精度测量误差不超过±0.02g/cm³。

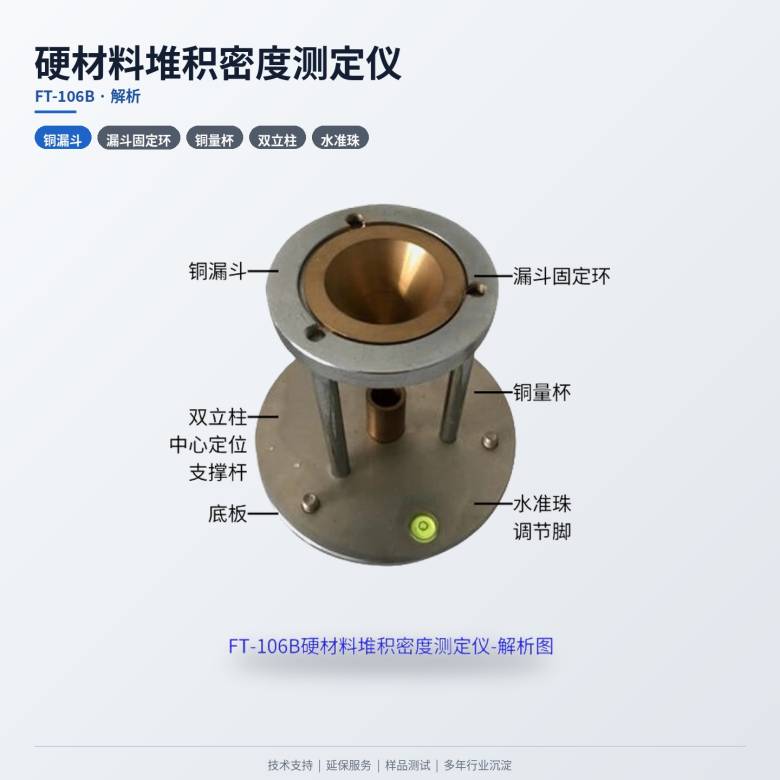

FT-106B超硬磨料堆积密度测定仪

① 功能概述：FT-106B超硬磨料堆积密度测定仪严格依据硬磨料行业标准设计制造，专为人造金刚石、立方氮化硼等超硬磨料粉体检测定制。设备关键过流部件采用黄铜材质，精度高、尺寸稳定性好，搭配橡皮球漏斗锁闭装置，可控料。整机结构合规、定位准确，可满足超细超硬颗粒的松装堆积密度标准化检测，测试数据精度高、重复性好，适配超硬磨料企业质检、来料验收与科研实验场景。

② 适配标准：JB/T 3584-2025《超硬磨料 堆积密度测定方法》；ANSI B74.17《金刚石磨粒堆积密度的检验方法》。

③ 适用对象：粒度16/20至325/400区间的人造金刚石、立方氮化硼等超硬磨料颗粒的堆积密度检测，应用于超硬材料生产厂家、质检实验室、科研研发机构。

④ 主要技术参数：标准漏斗黄铜材质，顶部内径57.1mm±0.01mm、锥部高度41.3mm、锥部角度63°±10′，漏斗颈内径与长度均为6.4mm±0.03mm；密度杯容积10cm³。

四、本方案应用场景及行业解决方案（简洁版）

① 磨料与磨具行业：固结磨具、涂附磨具生产所用粗颗粒普通磨料堆积密度检测，支撑原材料进厂质检与产品研发，采用FT-106普通磨料堆积密度测定仪执行。

② 磨料微粉行业：普通磨料微粉及超细粉体堆积密度检测，支撑标准化质检与实验检测，采用FT-106A磨料微粉堆积密度测定仪执行。

③ 超硬磨料行业：人造金刚石、立方氮化硼等超硬磨料颗粒堆积密度检测，覆盖企业质检、来料验收与科研实验，采用FT-106B超硬磨料堆积密度测定仪执行。

④ 质检与科研检测：磨料、磨具生产企业、质检机构、科研实验室开展磨料堆积密度检测，可按检测对象选择对应仪器或组合配置。

五、选型建议

① 粗颗粒普通磨料堆积密度检测：选FT-106普通磨料堆积密度测定仪，配置200ml标准测量筒，适配固结磨具、涂附磨具原材料检测。

② 磨料微粉堆积密度检测：选FT-106A磨料微粉堆积密度测定仪，搭载电磁振动送料结构，适配磨料微粉及超细粉体检测。

③ 超硬磨料堆积密度检测：选FT-106B超硬磨料堆积密度测定仪，配置黄铜标准漏斗与10cm³密度杯，适配人造金刚石、立方氮化硼颗粒检测。

④ 组合配置：三款仪器组合使用，可构建覆盖粗颗粒普通磨料、磨料微粉、超硬磨料全品类的磨料堆积密度检测方案。
