纳米气凝胶涂料简介：

纳米气凝胶水性隔热涂料，可以直接用到工业储罐，反应设备，管道，彩钢瓦，外墙等物体表面，也可用作保温隔热填料添加到水性涂料中，起到保温隔热，防火阻燃，防腐疏水等作用。

纳米气凝胶隔热涂料是一种由耐高温，耐腐蚀的新型隔热材料悬浮于耐高温树脂及其它助剂中调制而成，隔热性能优异。不仅可以防止设备作业人员烫伤，改善作业环境，而且可以减少谁呗的能源损伤和浪费，提高节能效果，为客户减少成本，提高经济效益。

产品特点：

• 优异的隔热保温性﹣﹣﹣0.018±0.002w/mk

• 较宽的隔热区间﹣﹣﹣﹣（-60℃～900℃）

• 超绝热性：纳米气凝胶在-10℃至120℃时， 导热系数为0.018到0.02w/(m.K)之间， 切产品导热系数随着温度的提高而增加缓慢。

• 轻质性：纳米气凝胶粉末的密度在0.05-0.05g/ml

• 阻燃性：通过燃烧试验，纳米气凝胶显示出优异的阻燃性。

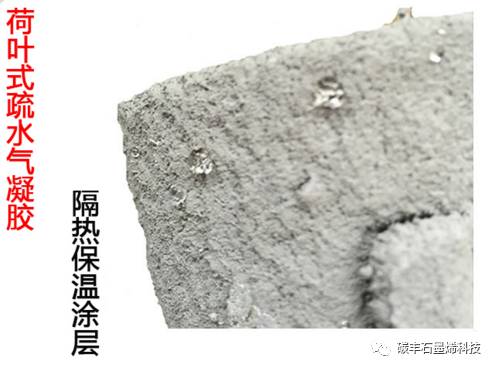

• 疏水性：通过接触角测试仪在常温下测试，接触角测试得出纳米气凝胶的接触角为145°， 这显示出纳米气凝胶优异的疏水性。

• 热稳定性：采用热重-差示扫描量热分析法， 获得热重分析曲线。气凝胶粉末在35℃-900℃取件， 总失重率为14.21%， 具有优异的热稳定性。

• 吸附性：采用BET比表面积测试仪分析法， 纳米气凝胶比表面积为800-1000平方米/克， 具有优异的吸附性。

• 其他特性：隔音性和减震性能等。

• 绿色环保：无毒无腐蚀

• 施工方便：抗拉抗压， 密度低

产品参数：

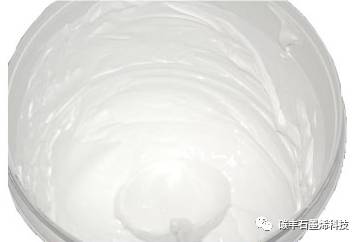

• 外观：白色水性浆料

• 固含量：>35%

      热  导 率：  0.040±0.005w/(m.K)（20℃温度下）

• 浆料密度：  0.55-0.65g/cm3

• 干膜密度：  0.35-0.45g/cm3

• 干膜厚度：0.5mm

• 耐温区间：  -40-200℃

• 粘       度：  4000-45000mPa.s

• 附着力：>0.5MPa

气凝胶应用隔热方面的应用原理：

          SiO2气凝胶是目前隔热性能最好的固态材料。SiO2气凝胶 的热导率由三部分组成，气态热导率固态热导率，辐射热导率。空气分子的平均自由程均在70nm左右， 而SiO2气凝胶中的孔道尺寸远远小于这一临界尺寸（气凝胶尺寸大约在20nm), 材料内部就消除了对流，气态热传导率就低，且较低的密度又限制了稀疏骨架中涟的局部传播，使固态的热导率仅为无机玻璃态材料热导率的1/500左右，因此，SiO2气凝胶特殊的结构使其成为理想的超级隔热材料。

产品应用领域：

       纳米气凝胶广泛 的应用于隔热，保温保冷，水处理，航空航天，石油化工，电力， 冶金，轨道交通，船舶，家电等行业其主要是保温绝热，空气净化，水处理等功能结构夹层，填充层，或与其他材料复合，粘接，主要应用领域

• 工业管道、工业反应釜

• 油罐、液化气存储罐

• 建筑内墙面

• 集装箱

产品使用说明：

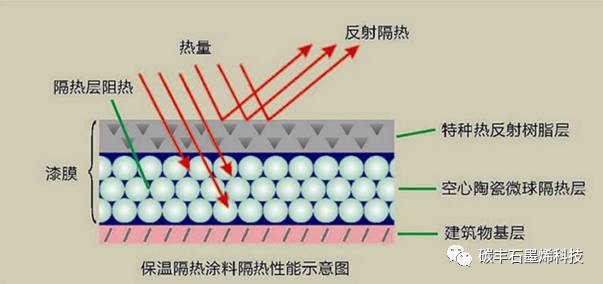

       该涂料既可以作为工业管道隔热保温涂料，也可以作为建筑用热反射隔热涂料体系的隔热中涂，其导热系数只有0.04W/mk, 远远小于国家建筑保温隔热材料标准导热系数要求，也低于使用空心微珠 的隔热中涂，提升传统建筑涂料或者工业管道涂料的节能效果，大大减低能耗。

表面清洁：使用前，清洗表面至表面没有污染物。碳钢表面需要使用标准溶剂擦拭，电动工具清洗以及喷砂处理，从而提高涂层使用效果，延长涂层使用时间。

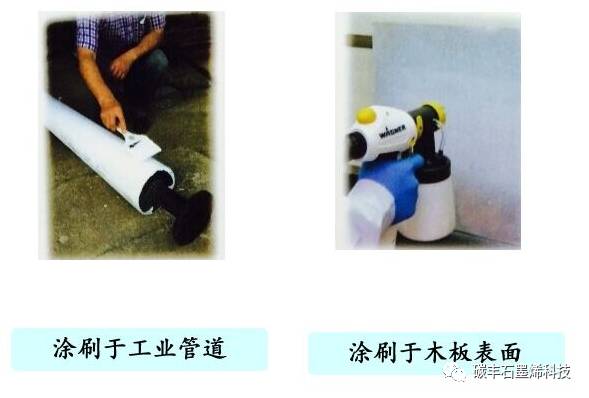

施工：使用前将涂料搅拌均匀（手动搅拌或者普通手电钻电动工具搅拌），刷涂，辊涂，刮涂或者喷涂（需采用无气喷机）在基材表面。

干燥时间：25°C，5%RH条件下，膜厚0.5mm的表干时间为3小时，实干5小时；膜厚为1.5mm的表干时间是5小时，实干时间为12小时。

建议间隔涂布时间为8小时以上，每次涂布不超过1.5mm.

可以高温固化，固化温度25度以上，最高100度，有助于气凝胶涂料成膜，温度太低（低于25度涂料会龟裂）

用量：1.6升左右气凝胶涂料可刷涂1mm厚，1平方米面积。

纳米气凝胶隔热保温涂料的使用可以采用刷涂、滚涂或者喷涂等方式。

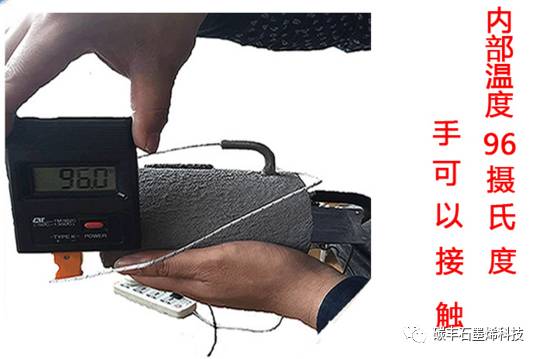

真实测试隔热性能：

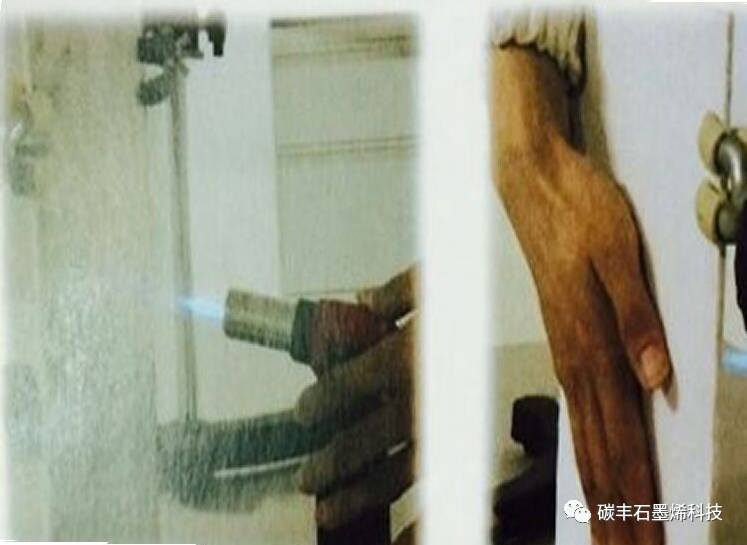

       在铝合金板 的一面涂上0.5mm厚度的纳米气凝胶隔热保温涂料，用火焰喷枪在铝合金的另一面（未涂有气凝胶隔热保温涂料）进行加热，在涂有气凝胶隔热保温浆料的一面用手进行接触，工作人员的手不会被烫伤。

碳丰资讯授权翻译 转载请注明出
