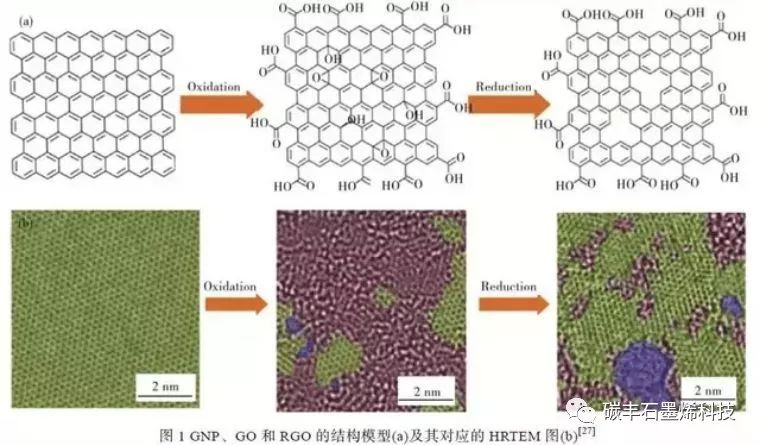

石墨烯本身具有的独特结构性质，使其在物理防腐和电化学防腐方面都展现出一定的优势。石墨烯的片层结构层层叠加、交错排列，在涂层中可形成“迷宫式”屏蔽结构，能够有效抑制腐蚀介质的浸润、渗透和扩散，提高涂层的物理阻隔性。同时，由于其小尺寸效应，石墨烯可以填充到涂层的缺陷当中，减少涂层孔隙率，增强涂层致密性，进一步延缓或阻止腐蚀因子浸入到基体表面。石墨烯层与层之间有良好的润滑作用，石墨烯的片层结构可以将涂层分割成许多小区间，能够有效地降低涂层内部应力，消耗断裂能量，进而提高涂层的柔韧性、抗冲击性和耐磨性。另外，石墨烯的共轭结构使其具有很高的电子迁移率，表现出良好的导电性，同时，其片层结构亦能够保证涂层间有较好的电化学接触，形成导电网络，提供更佳的电化学保护。

水性涂料因低污染、易净化、无刺激等特点，成为涂料行业大力发展的绿色环保型涂料。目前全国各地正加快进行油改水的进程，但水性涂料的防护效果仍比不上其对应的溶剂型涂料，导致其在重防腐领域中的应用程度仍然不高。水性涂料存在一些技术性的问题：由于成膜机理的不同，与溶剂型涂料相比，水性防腐涂料难以形成组成高度均一、结构高度完整的高质量涂层，其成膜性、耐磨蚀性能不好；水性防腐涂料中残留的水性基团使其对水、氧气等腐蚀介质的屏蔽能力差；因水的表面张力大，水性涂层难以达到对颜填料的高度浸润和分散，因此改善水性涂料的防腐性已成为环保涂料发展中的重点。石墨烯具有的独特性能，为改善水性涂料的致密性、阻隔性、机械性能以及防腐性能带来新的改进途径。近年来，石墨烯的制备、功能化改性以及石墨烯聚合物纳米复合材料的研究进展显着，通过溶液或熔融共混、原位聚合等方法制备的溶剂型复合防腐涂料所展现出的效果亦被证实可行，这些为石墨烯水性复合防腐涂料的应用开发提供了研究依据，并带来了新的可能。

1.1 石墨烯水性聚氨酯防腐涂料

       水性聚氨酯（WPU）具有溶剂型聚氨酯的性能，又克服了溶剂挥发对环境的污染。但是WPU 的热稳定性、耐溶剂性及力学性能等较差，影响其应用范围，因此为了提供WPU 的综合性能，通常要对其进行交联改性、环氧树脂改性、有机硅改性以及无机纳米材料（SiO2、TiO2、CNTs）改性等。石墨烯作为新的高性能纳米增强体，使聚氨酯的耐水性、热性能、力学性能均有不同程度的提升。Yoon 等利用共混法将异氰酸烯丙酯改性后的氧化石墨烯（iGO）与WPU进行复合，经考察，复合物的拉伸强度、玻璃化转变温度和热稳定性能都有显着提高。Yang 等将氧化石墨烯（GO）、还原型氧化石墨烯（RGO）以及功能化的石墨烯衍生物作为无机纳米填料添加到水性聚氨酯（PU）防腐涂料中，结合盐雾试验、电化学阻抗（EIS）表征手段，详细考察了石墨烯的表面化学状态、分散状态以及用量等因素对PU 复合涂层耐蚀性能的影响。结果表明，质量分数为0.2%的RGO对PU 复合涂层的耐腐蚀性能具有最优异的增强效果。Chen 等[13]发现在热塑性聚氨酯（TPU）中加入少量的磺化石墨烯后，复合材料的杨氏模量提高了120%。

从复合涂料的相容性和稳定性考虑，Li 等用钛酸酯偶联剂来功能化石墨烯，使其在水性聚氨酯中均匀分散。Wang 等采用溶胶-凝胶法将硅烷功能化的石墨烯与WPU 复合，结果发现添加2.0%的石墨烯可使涂层的杨氏模量提高86%，抗张强度提高71%。

丁建宁等利用氨丙基三乙氧基硅烷（KH550）对GO 表面功能化修饰，提高了GO 在丙酮、DMF 有机溶剂中的分散性，并利用GO 上的-NH2 基团与WPU聚合物单体间的化学反应，通过原位聚合法制备了GO/WPU 复合材料，改善了GO 在WPU 基体中的相容性。李友良等通过原位聚合法，在制备水性聚氨酯的加水乳化反应过程中加入氧化石墨烯溶液、去离子水和乙二胺，再加入维生素C 进行原位还原，最后制得石墨烯/水性聚氨酯纳米复合材料。朱科等通过逐步聚合反应将异氰酸酯功能化石墨烯（IGN）接枝到水性聚氨酯（WPU）链段中，制备得到水性异氰酸酯改性石墨烯/聚氨酯纳米复合乳液（ IGN/WPU），并将其应用到金属防腐涂层领域。结果表明，随IGN 含量的增加，涂层硬度提高，水蒸气透过率下降，防腐效率增大。

1.2 石墨烯水性环氧防腐涂料

        经过研发工作者们多年的努力，水性环氧涂料已经克服了耐水性/耐蚀性差的缺点，逐步应用到溶剂型涂料所涉及的重防腐领域。为进一步提高其防腐性能，研究人员将石墨烯复合到水性环氧涂料中开发出新型复合涂层。

王玉琼等用聚丙烯酸钠将石墨烯浆料均匀稳定地分散到水溶液中，再经物理混合得到石墨烯水性环氧树脂涂层，通过极化曲线、交流阻抗谱和中性盐雾试验探讨了涂层的耐蚀性能。结果表明添加石墨烯后，复合涂层表现出较好的隔水性能，水分子在涂层中的扩散速率明显减缓；同时，涂层的防腐效果明显提高，电化学测试结果显示，添加了石墨烯的复合涂层的自腐蚀电流密度明显减小，涂层电阻和电荷转移电阻增大。张兰河等利用原位聚合-化学还原法将苯胺插层聚合到石墨烯的表面和片层间，制备出聚苯胺/石墨烯复合材料，并采用机械共混法获得聚苯胺/石墨烯-水性环氧树脂复合防腐涂料。研究结果发现，与聚苯胺相比，掺杂了石墨烯的聚苯胺复合材料具有更高的比表面积，且保持了石墨烯原有的片层状结构；所制备的复合涂层表现出的抗渗性、耐蚀性和防腐性，均优于聚苯胺和纯环氧树脂的防护性能。为使石墨烯复合涂料的分散性和稳定性更好，Zhang 等在氧化石墨烯GO 还原过程中加入聚乙烯吡咯烷酮PVP，借助于两者间的非共价键π-π 相互作用得到高稳定性的PVP-rGO 分散液， 利用原位合成法将PVP-rGO 与水性环氧树脂复合制备石墨烯-环氧涂层，并详细考察了不同石墨烯添加量对复合涂层防护性能的影响。与纯环氧涂层相比，添加了PVP-rGO的石墨烯-环氧涂层的热分解温度、杨氏模量、防腐蚀性能均有显着提高，且石墨烯用量存在最优值。余海斌等利用苯胺低聚物衍生物与石墨烯之间形成π-π 键，使得石墨烯在水中的溶解度大于1 mg/mL，导电率~1.5 S/cm。高延敏等利用GO 表面含氧官能团与氨基硅烷偶联剂中氨基的反应，制备了氨基硅烷偶联剂功能化修饰的GO，大大提高了GO 的疏水性和其与环氧树脂的亲和力，提高了水性环氧防腐涂料的耐磨性和耐腐蚀性能。

1.3 石墨烯水性丙烯酸防腐涂料

       水性丙烯酸防腐涂料价格低廉，具有安全环保、耐老化性优异、耐碱性佳、合成加工简单等特点，但因亲水性基团的残留，其耐水性较差，易闪蚀。蓝席建等人将石墨烯用于水性丙烯酸树脂的防腐涂料中，通过配用相应的分散剂或偶联剂，改善了石墨烯在涂料中的分散性，并进一步通过搅拌、砂磨、过滤等工艺，实现水性石墨烯涂料的制备。结果表明，水性石墨烯涂料具有突出的耐水性和耐盐雾性，其防腐效果明显优于其他碳系材料填充的水性涂料。吕生华等人利用溶液共混法制备氧化石墨烯/丙烯酸酯/水泥复合涂料，研究发现GO 表面的含氧基团可有效调控水泥水化产物的生长，使复合涂层的抗渗透性、拉伸强度和断裂伸长率等性能得到明显提升，而且涂层对环境友好、无污染。

1.4 石墨烯水性无机富锌

       水性无机富锌底漆是以硅酸盐溶液为重要成膜物质，以高含量的锌粉（为提高涂膜性能，可适量掺混些片状铝粉、绢云母粉、磷铁粉、磷铁锌硅粉等）

  综合前文所述内容，国内外腐蚀防护工作者在石墨烯水性复合防腐涂料性能研究方面做了大量工作，石墨烯水性复合防腐涂料所展现出的效果，说明水性涂料经石墨烯改性后，性能有所提高。然而，多数研究都是实验室成果，研究内容碎片化，且研究重点集中在如何制备石墨烯复合防护涂层以及验证石墨烯的防腐性能，忽略了对石墨烯选材、石墨烯水性复合涂料的配套体系的研究，特别是对石墨烯对水性涂层防腐性能间的构效关系以及石墨烯与涂层的分散、界面问题等认识不足。
