粉体小课堂-第四讲

Vol.4第四篇：

高浓度输送

在气力输送方面，如今采用高浓度气力输送的客户越来越多，本节中，关于高浓度气力输送，会以问答的形式给大家进行介绍。

Q.1

高浓度气力输送的特长是什么？

A.1

与低压输送相比，物料的输送速度慢，但是输送时空气中含有的物料比例会提高，因此不会破坏物料，并且对管道的磨损也会减轻。

举个例子，低压输送后物料会有 1%的损坏发生，高浓度输送的场合下只会有0.1%-0.2%的物料损坏。

【高浓度输送】

・输送密度：0.5~5M/S

・混相比（输送量/空气量）：~150

【低压输送】

・输送密度：17~25M/S

・混相比（输送量/空气量）：1~15

Q.2

高浓度输送如何防止物料的交叉污染?

A.2

交叉污染是指物料经过输送后管道内的残留，输送之后通过再次通气的方式解决附着的问题。其他方法，例如进行管道清洗或者使用卫生级管道。

Q.3

如何防止堵料？

A.3

例如调整增压器的数量，调整压缩空气量，设置压力等等解决方式。或者在管道上安装压力传感器，检测到有堵料发生并吹入压缩空气，可以有效解决。若是 100 毫米团聚堵塞，可以通过软化团聚并提高风速来解决。

在设计时特别需要考虑最恶劣的输送状况。虽然可以尝试各种方式，例如振动，移动，敲打管道等来防止堵料，但是提前作相对应的测试在设计阶段非常重要。此外，消除管道的高低差和不同管径之间的连接也是很重要的一点。

Q.4

团聚输送是如何形成的？

团聚通常归因于粉末的物理特性，并被认为是自然形成的。团聚输送是指物料在管道中输送时形成的一段完全充满空输管道的状态。可以通过发射罐的空气量和二次风量来进行一定程度的控制。物料在管道中的团聚长度由风速和浓度决定。

Q.5

助推器间距应该设定在什么程度？

A.5

对于恒定吹气场合，5-10M 间距。必要时吹气的场合，间距为 1-2M。通常不安装在垂直部分。

Q.6

高浓度输送是批次输送，有没有连续输送的方法？

A.6

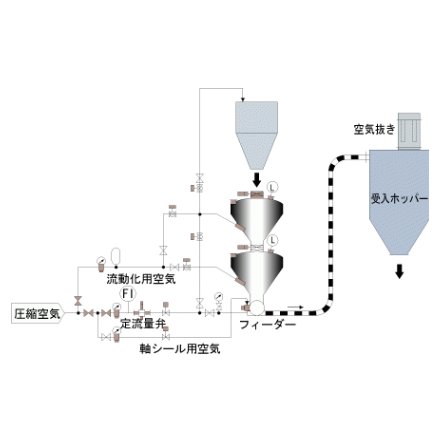

有。下面简单介绍一下敝司的高浓度输送装置 TOYO FINE HIGH PRESSO 的特点。图为串联结构批次连续式高浓度气力输送装置的流程图。通常一个发射罐用于批量操作。HIGH PRESSO 在发射罐底部有一个圆盘给料机改变输送量。可以根据需要停止和重新启动气力输送。可以控制和输送特别容易堵塞的物料。

批次连续式高浓度气力输送装置流程

Q.7

FA 转换的重点是什么？

A.7

单元流程之间的处理是 FA（工厂自动化） 中最重要的。要实现 FA，就必须要追求能力可以 24 小时稳定运行的装置。因此有必要开发一种能够连续运转，满足卫生性和清洗性，并且可以持续操作，易于拆卸和组装且部件尽可能少的设备。

考虑到以上方面，气力输送装置是一种理想的输送装置。在考虑气力输送装置时，需要注意的是消除管道的高低差，即使是轻微的泄漏也会成为堵料的条件，因此包括磨损对策尽可能减少可能泄漏的部分，包括清理，验证、交叉污染等各种问题，是一个重要的设计点。成功的 FA 转换需要先进的粉体处理技术，包括控制。

敝司在高浓度气力输送设备方面有非常多的实际业绩和经验。如果您对高浓度气力输设备有任何问题，包括测试等欢迎向敝司进行咨询。
