一、纳米肥料与研磨技术背景
纳米技术通常针对1-100nm尺度的颗粒开展研究，而纳米肥料另有一类界定标准：粒径小于500nm且具备改性特性的肥料。
纳米颗粒可通过物理、化学、生物及气溶胶等技术制备，其中物理合成法包含沉降工艺、超离心旋转粉碎机、高能球磨机及混料设备等。在磷基纳米肥料制备领域，常规流程是先提纯磷矿，再借助高能球磨机或混料设备将其研磨至500nm以下，以赋予肥料新的理化特性。
本次试验使用FRITSCH加强型系列行星式球磨机，开展矿物肥料的纳米级研磨实验，验证设备对肥料原料的超细粉碎能力。
二、试验设备与材料
1. 试验原料
本次共选取两种矿物肥料进行处理与研磨测试，具体如下：

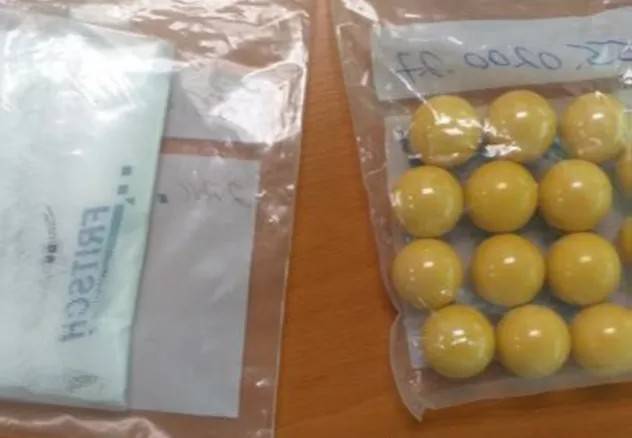

•磷矿粉（已初步研磨）

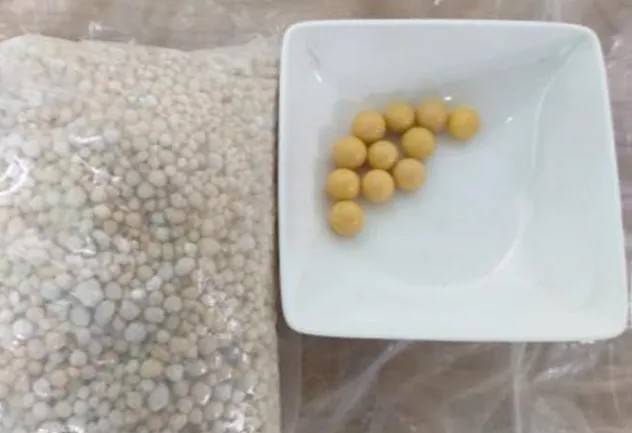

•硫酸镁MgSO4（颗粒状）
2. 核心设备

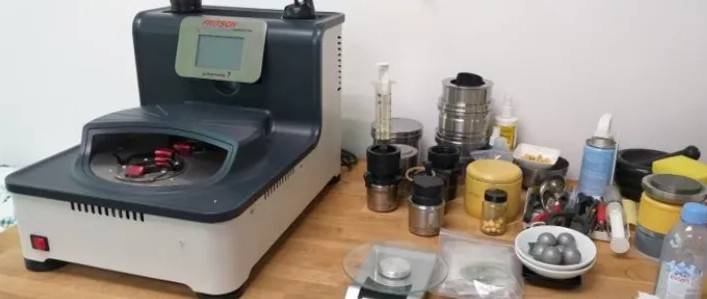

•研磨设备：FRITSCH PULVERISETTE 7 加强型系列微型行星式球磨机，配备2个80mL研磨罐、25颗10mm研磨球及5颗20mm研磨球。
 |  |
•粒径分析设备：ANALYSETTE 22 NeXT激光粒度仪，检测范围覆盖0.01μm-3800μm，可精准测定颗粒粒径分布。
三、试验方案
分别对两种肥料开展干法、湿法研磨测试，具体参数如下表所示：
序号 | 样品类型 | 研磨方式 | 研磨时长（min） | 试验编号 | 其他参数 |
1 | 磷矿粉 | 干法 | 3 | RP-D-5 | 80mL研磨罐，样品25g，25颗10mm研磨球，转速850rpm |
2 | 磷矿粉 | 湿法（自来水） | 3 | RP-W-5 | |
3 | 磷矿粉 | 干法 | 30 | RP-D-30 | |
4 | 磷矿粉 | 湿法（自来水） | 30 | RP-W-30 | |
5 | 硫酸镁MgSO4 | 干法 | 5 | Kie-D-5 | 80mL研磨罐，样品25g，25颗10mm研磨球，转速700rpm |
6 | 硫酸镁MgSO4 | 湿法（自来水） | 5 | Kie-W-5 | |
7 | 硫酸镁MgSO4 | 干法 | 5 | Kie-D-5（B） | 80mL研磨罐，样品25g，5颗20mm大尺寸磨球，转速700rpm |
四、试验结果
1. 原料基础状态
未研磨的磷矿粉（RP-raw）粒径分布不均，大部分颗粒粒径集中在500μm-1000μm区间。
2. 不同方案研磨成效
序号 | 试验编号 | 成品状态（含外观） | 粒径分布 | 备注 |
0 | RP-raw（原始样本） | 粒径分布不均匀 | 多数±500–1000μm | |
1 | RP-D-5 | 整体为微米级颗粒，细粉附着于磨球及研磨罐内壁，推测样品自身含一定水分 | 未达到纳米级 | |
2 | RP-W-5 | 湿法研磨效果更优，成品中约5%颗粒平均粒径300nm，10%颗粒平均粒径600nm | 部分达纳米级 | 自来水介质可辅助细化颗粒 |
3 | RP-D-30 | 研磨时长延长后，颗粒细化效果提升，整体粒径小于RP-D-5 | 干法研磨时长与细度正相关 | |
4 | RP-W-30 | 延长研磨时间后成效显著，10%颗粒平均粒径500nm，50%颗粒为1800nm微米级 | 纳米级占比提升 | 湿法+长时长研磨协同增效 |
5 | Kie-D-5 | 成品粒径与10mm磨球接近，未实现充分研磨 | - | 10mm磨球不适用于硫酸镁MgSO4干法研磨 |
6 | Kie-W-5 | 不适用自来水湿法研磨，成品呈晶体形态，疑似产生新成分 | 硫酸镁MgSO4与水易发生性状改变 | |
7 | Kie-D-5（B）* | - | - | 大尺寸磨球或可改善硫酸镁MgSO4研磨效果（无具体粒径数据） |
五、关键问题探讨
1. 能否实现＜100nm的肥料纳米研磨？
可行性结论：可以实现，但存在较高技术挑战，具体难点如下：
•需多阶段研磨，搭配20mm至0.1mm不同尺寸磨球，且研磨时长需延长至数小时；
•粒径分布难以均一化，目标纳米粒径颗粒占比有限，易残留大粒径颗粒；
•成品回收难度大，小尺寸磨球与纳米级样品分离困难，且小磨球损耗量高；
•需适配专用溶剂（如异丙醇），自来水无法适用于所有肥料，且专用溶剂会增加成本，建议优先采用湿法研磨。
2. 设备研磨产能
FRITSCH PULVERISETTE 5 加强型系列行星式球磨机为大产能机型，配备2个500mL研磨罐（行业最大规格），单罐样品装填量为罐体容积1/3（约170g），双罐同步运行时单次最优处理量可达340g。
3. 投入产出与应用考量
•需综合评估纳米肥料研发的投入成本与实际效益，平衡设备投资与技术回报；
•若实现纳米肥料量产，需同步解决田间施用的安全性与合理性问题，保障对人畜及环境无危害。
六、技术应用现状
目前纳米研磨技术主要应用于IT、能源、涂料等资金与技术密集型行业，具备雄厚实力的企业可承担其设备投入与精密的研发管控成本。
搜索更多研磨应用方案
欢迎点击 FRITSCH 官网👉
试样直通车✍：
识别下方二维码，填写做样申请 ⬇
北京公司、上海办事处和广州办事处有更多样机供您参观选择！
欢迎拨打热线📞：010-82036109
