一、产品概述
在冶金烧结、煤炭加工、矿粉处理、生物质燃料、粮食加工等粉体与颗粒物料生产中，水分含量直接影响配料精度、干燥能耗、成型质量与生产。传统人工取样化验效率低、误差大、无法实时监控。
介可视JKS-MW4000在线微波水分仪采用非接触穿透式微波测量+超声波高度补偿技术，实现皮带输送线上实时、连续、全自动、高精度水分检测，为工业生产提供稳定可靠的在线水分数据，提升工艺控制水平、降低能耗与原料损耗。
二、工作原理

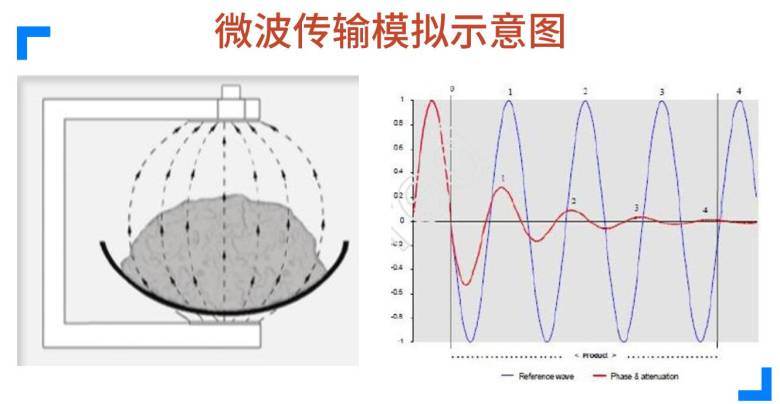

仪器基于微波能量衰减法进行水分测量：
1. 微波发射探头从输送带下方发射2.4GHz特定频率微波；
2. 微波穿透皮带与物料，水分子O-H键吸收微波能量，导致信号衰减；
3. 接收探头采集剩余微波能量，计算能量损失值；
4. 配套超声波高度补偿探头实时测量物料厚度，除去料层高度变化带来的误差；
5. 微电脑系统根据能量衰减量与物料高度，计算物料含水率。

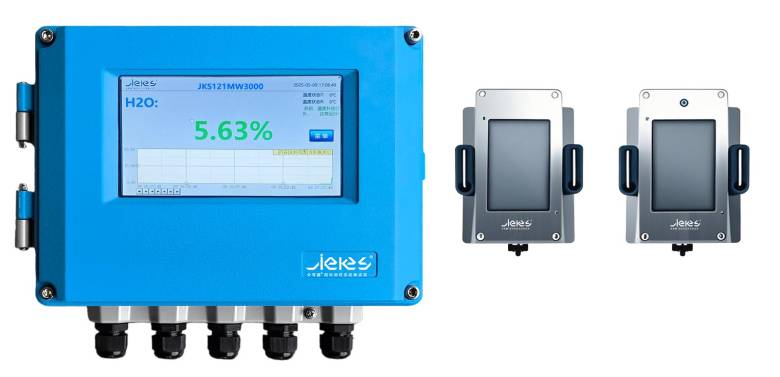

三、系统组成
• 微波发射单元（JKS-MW4000E）
• 微波接收单元（JKS-MW4000R）
• 微电脑中控制单元（JKS-MPC3000）
• 7寸彩色触摸屏人机界面
• 超声波高度补偿探头（标配）
• 高功率型号：支持物料厚度＞40cm场景（可定制）
四、核心技术参数
• 测量原理：非接触式穿透微波测量
• 测量频率：2.4GHz
• 水分测量范围：0–80%（依物料而定）
• 分辨率：0.01%–0.1%
• 测量误差：典型0.1%–0.5%
• 微波功率：‑26Dbm ~ +1Dbm（10档可调）
• 反应时间：约1.5μs
• 数据输出：4个/秒
• 输出信号：2组4‑20mA模拟量、Modbus‑RTU通讯
• 工作电源：110–230V AC
• 探头防护：IP66
• 工作温度：‑30℃ ~ 60℃（低温可配加热器）
• 处理器：32位ARM架构
• 显示界面：7寸彩色触摸屏
五、标定方法
1. 在系统页面调整微波发射功率
2. 设置匹配的滤波时间
3. 记录空皮带零点
4. 多次取样化验水分，同步记录微波数据
5. 系统自动拟合水分曲线，完成标定
六、技术优势
• 全截面测量：穿透整层物料，测总水，数据更具代表性
• 非接触式：不粘料、不磨损、不影响生产
• 实时在线：瞬时数据输出，支持闭环控制
• 高度补偿：超声波消去料厚变化误差
• 高精度稳定：均匀物料误差0.1%–0.5%
• 抗干扰强：不受粉尘、水蒸气影响
• 免维护：运行成本低、长期稳定
• 低功率：不改变物料特性，对人体与设备无损害
七、典型应用物料

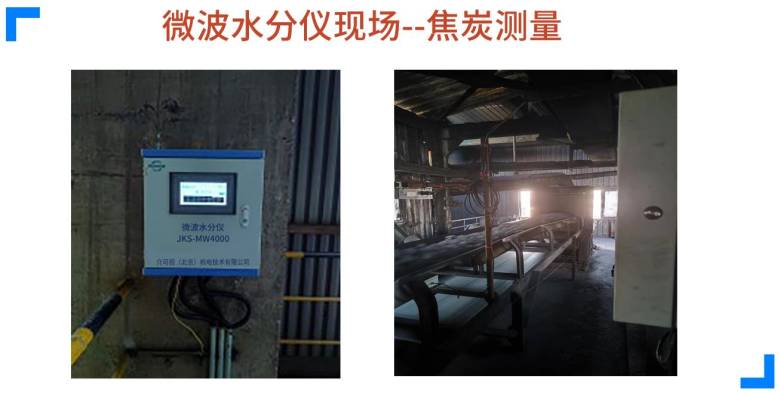

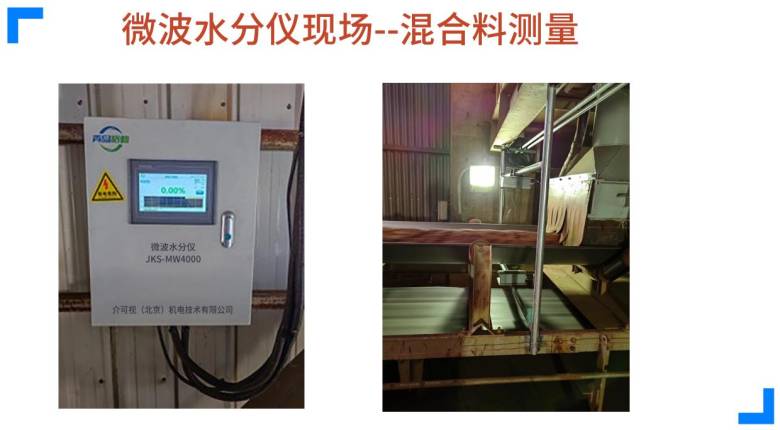

• 冶金：烧结混合料、矿粉、焦炭、球团矿

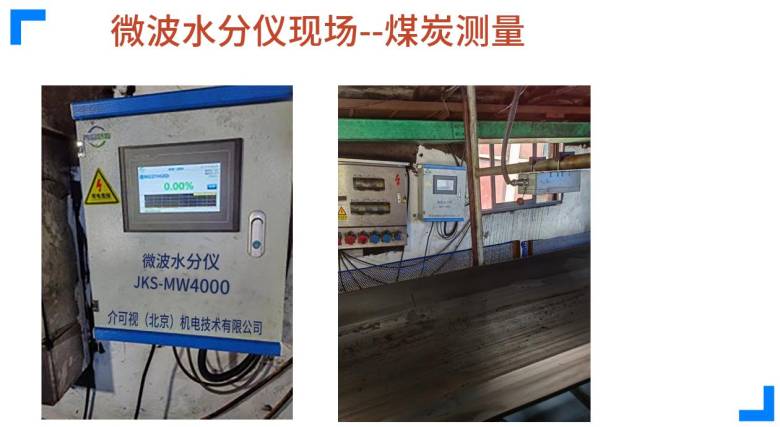

• 煤炭：原煤、精煤、煤粉、泥煤
• 建材：水渣、膨润土、砂石
• 造纸：废纸、木片、纸浆板
• 生物质：木片、树皮、秸秆
• 粮食：谷物、油料
• 矿业：锌矿、铜矿、镍矿、铝土矿
八、安装说明
• 发射探头安装在输送带下方
• 接收探头+超声波探头安装在输送带正上方
• 可安装在皮带、料仓、漏斗、管道等场景
• 标准探头补偿厚度：40cm
• 定制高功率型号：可测厚度达1米
九、如何选择在线水分仪
1. 优先选择非接触穿透式，精度远高于反射式
2. 须配备高度/厚度补偿探头
3. 反射式无高度补偿，误差大，仅适合简易场景
4. 工业皮带输送线选：穿透式+超声波补偿方案
