在不断发展的现代化工业中，对高品质、高效率的设备需求与日俱增。博亿作为行业领导者，以其卓越的技术实力和深入的行业理解。

成功研发出BYZr全陶瓷涡轮砂磨机，打破了海外砂磨机企业多年在中国市场的垄断，获得众多头部企业的验证与认可，并已成功用于众多应用领域。

博亿的全陶瓷涡轮砂磨机以其独特的结构和性能，赋予了传统研磨工艺新的生命。满足了现代化工业对高品质、高效率的需求。它的出现不仅打破了外企在中国市场的垄断局面，更为中国的许多产业发展注入了新的活力。

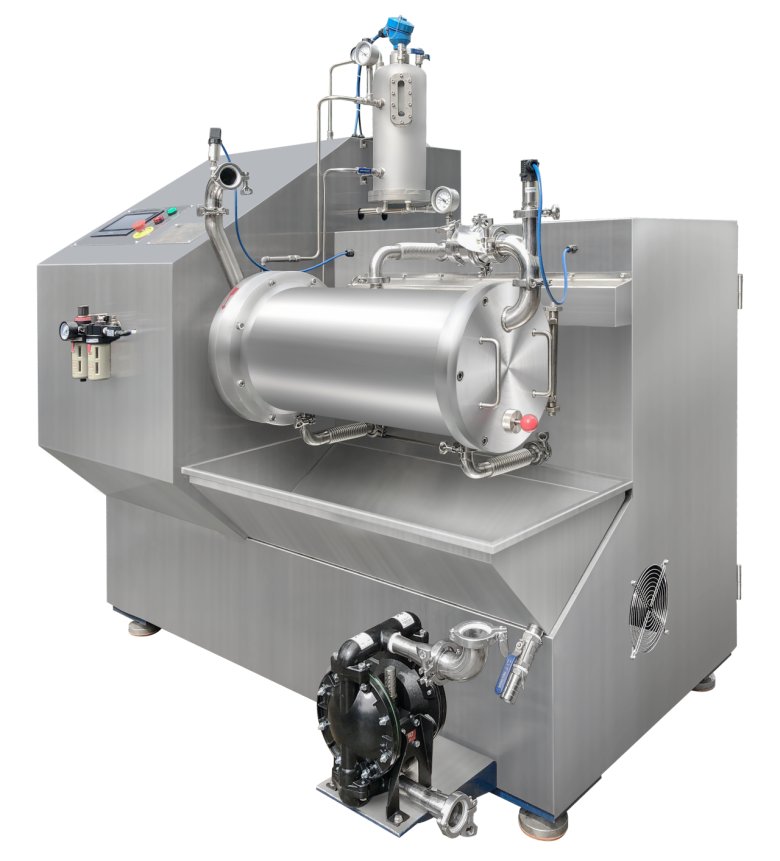

博亿全陶瓷涡轮砂磨机作为一款引领行业的创新产品，其内部结构和设计都充满了创新元素。

1

Advantages of all-ceramic turbine bead mill

全陶瓷涡轮砂磨机的优势

全陶瓷涡轮砂磨机内部结构采用博亿TurboMax专利涡轮研磨系统，有效防止物料分散过度，提供更温和、更细致的研磨效果，大大提高了研磨效率。具有纳米级的研磨能力，能够实现超细粒度的研磨和分散，满足高精度的生产需求。

具有优质的高粘度物料处理能力，可以应对各种高粘度物料的研磨和分散，提高生产效率。

高品质材料BYZr型产品可装备博亿自主研发的PurCeram全陶瓷工艺，从转子到研磨腔完全采用陶瓷结构，杜绝了金属离子对物料的污染，确保了物料的纯度。

全陶瓷或高分子材质，无金属污染，保证产品纯度的同时，也满足了环保要求，适应不同的生产需求。

独特的出料分离系统，采用轴心出料及动静环出料的特殊出料方式，滤网与动力轴同步运动，物料与研磨介质分离更迅速，有效降低了堵网的发生。

带螺旋导向的冷却回路设计，配合与物料相融的冷却液冷却，提供了优质的冷却性能。

双端面机械密封和独特的冷却系统设计，提高了设备的耐用性和稳定性，有效延长了设备的使用寿命和检修周期。

博亿全陶瓷涡轮砂磨机全型号满足从实验室到规模生产的需求，无论是小批量生产还是大规模生产，都能满足您的需求。

2

Parts introduction

零部件介绍

在全陶瓷涡轮砂磨机中，有一些零部件发挥着不同作用和优势，以下是它们在全陶瓷涡轮砂磨机运行中的作用和优势。

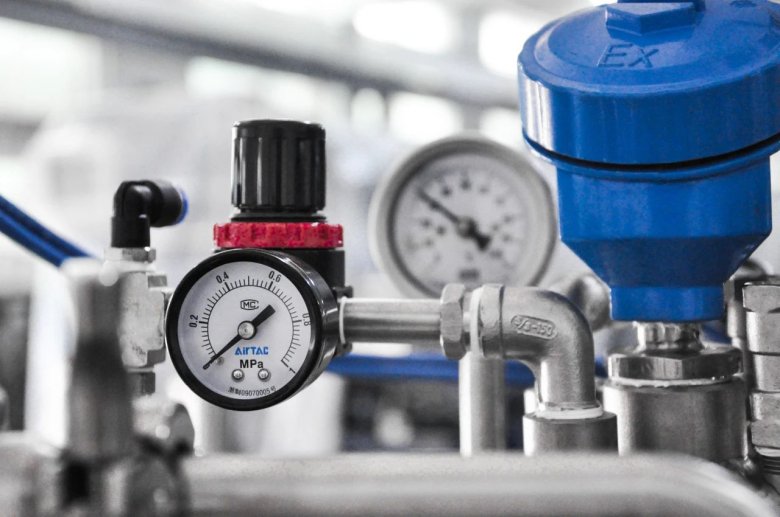

机封罐调压阀是用来调节和稳定砂磨机的压力的。它能够根据砂磨机的运行状态和工艺要求，对进料口和出料口的压力进行精确调节，确保砂磨机的稳定运行，同时也能保障操作人员的安全。

机封罐液位传感器用于实时监测砂磨机内部液位。

它能够根据砂磨机内部的液位变化，自动调节进料和出料的速率，以保持砂磨机的正常运行。

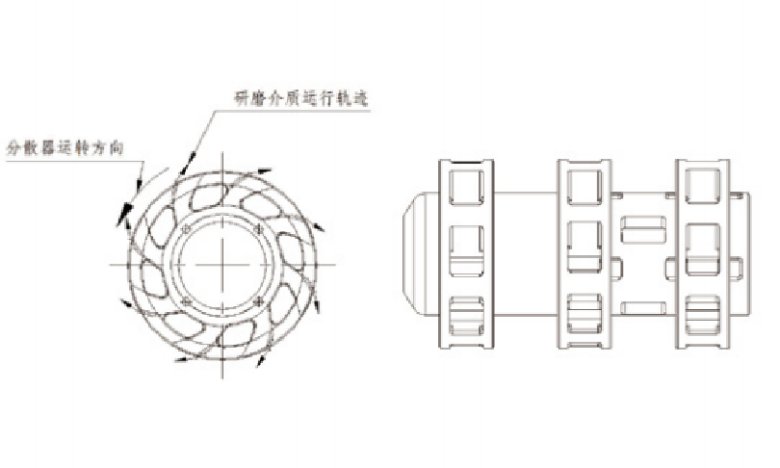

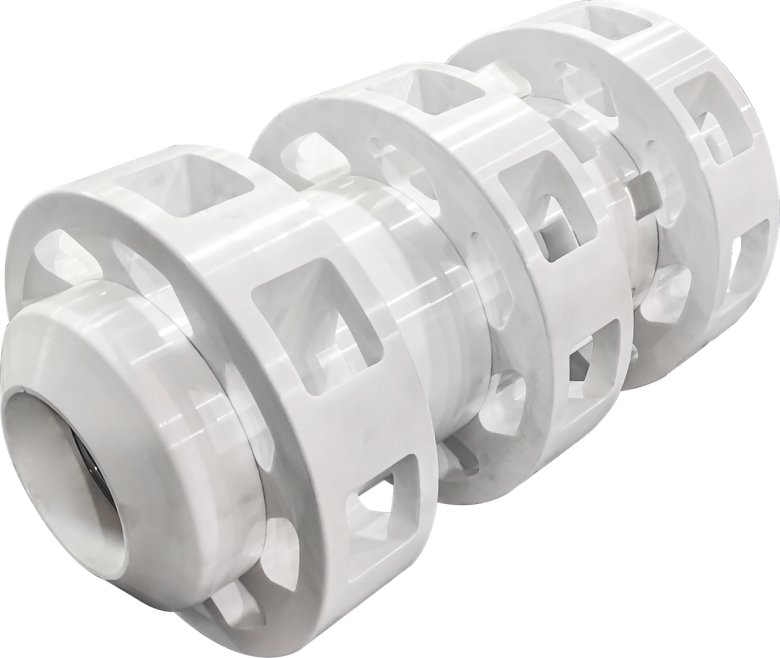

图为：涡轮结构

机封冷却罐是用来对砂磨机的主要部件进行冷却的。在砂磨机的运行过程中，由于摩擦力的作用，会产生大量的热量，这些热量可能会导致砂磨机的部件损坏。

机封冷却罐能够有效地将这些热量带走，保证砂磨机的正常运行。

压力传感器用于监测砂磨机的运行压力。它能够实时反馈砂磨机的压力状态，为操作人员提供决策依据，以确保砂磨机的稳定运行。

冷却水温度表用于监控冷却水的温度。在砂磨机的运行过程中，冷却水的温度可能会升高，过高的温度可能会导致砂磨机的部件损坏。

冷却水温度表能够实时反馈冷却水的温度，当温度过高时，提醒操作人员采取措施进行冷却。

进料口是砂磨机接受待处理物料的入口。它能够将待处理的物料引入砂磨机内部，为砂磨机的运行提供原料。

出料口是砂磨机处理完物料的出口。它能够将处理完的物料导出砂磨机，完成整个处理过程。

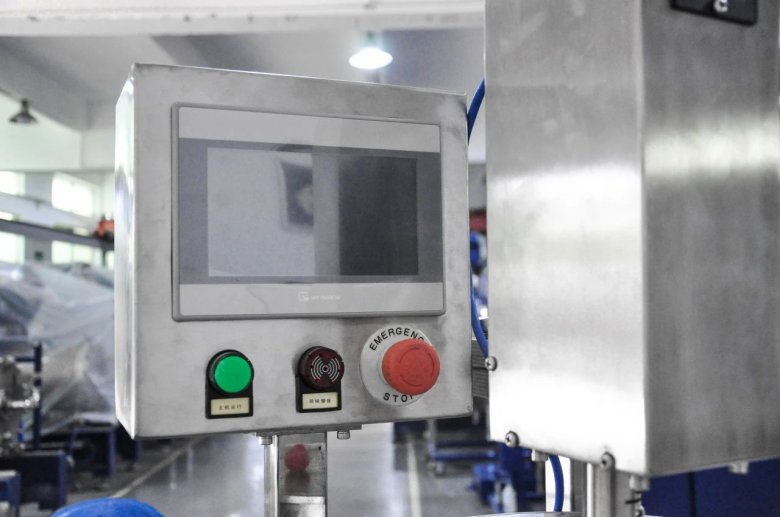

PLC控制面板是砂磨机的控制中心。它能够实现对砂磨机的远程控制，操作人员可以通过PLC控制面板对砂磨机的各个参数进行设定和调整，也可以实时监控砂磨机的运行状态。

气源处理器为隔膜泵提供稳定的气源，通过过滤，干燥等处理保证气源的稳定和清洁，有利于隔膜泵的正常工作。

隔膜泵是砂磨机的重要部件之一，它能够将研磨介质（如氧化锆珠）通过气源驱动压入研磨腔体，对物料进行冲击、剪切、碰撞和研磨，实现物料的细化。

其优势在于能够提供稳定的研磨效果，且对物料的适应性强。这些部件协同工作，使得全陶瓷涡轮砂磨机具有高效、稳定、安全等优点。

3

Nanoscale grinding and dispersion

纳米级研磨与分散

博亿全陶瓷涡轮砂磨机的纳米级研磨是通过其精密的涡轮设计和高速度运转实现的。

涡轮转盘高速旋转，速度达到每分钟数千转甚至更高，使得研磨介质以极高速度撞击和摩擦、剪切物料，从而使得物料表面层脱离。这种高速研磨方式可以获得纳米级的研磨效果。

涡轮转盘的磨料分散孔和磨料分散室的设计也起到了关键作用。

磨料分散孔可以确保研磨介质均匀地分散在转盘上，而磨料分散室则可以控制介质的流动，使得介质能够在转盘上形成一层薄而均匀的覆盖。

这层覆盖可以增加研磨介质的撞击和摩擦效果，从而进一步细化物料。

博亿全陶瓷涡轮砂磨机的高稳定性也为其纳米级研磨提供了保障。全陶瓷涡轮砂磨机采用高质量的陶瓷材料制作而成，具有出色的耐腐蚀性和耐磨性。

内部涡轮结构，具有粒径分布窄、研磨精细度高的特点，能够高效地研磨各种材料。

能够将碳纳米管材料分散至纳米级别，形成均匀稳定的分散液。

还可以研磨高粘度材料，如染料、喷墨等。全陶瓷涡轮砂磨机的主要部件采用陶瓷材料制作，具有高耐磨、耐腐蚀的特性，能够满足食品、制药、化妆品等行业的要求。
