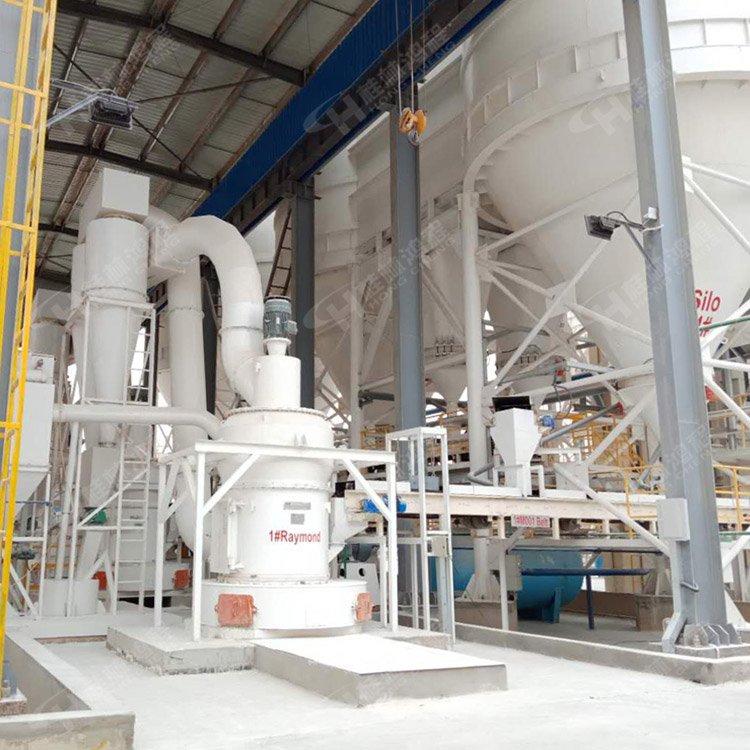

矿用雷蒙磨HCQ改进型磨粉机

传统雷蒙磨的升级产品

矿用雷蒙磨HCQ系列磨粉机是在R系列摆式磨粉机的基础上进行技术更新的一款新型磨粉设备。该产品适用于粉磨石灰石、方解石、活性炭、滑石、白云石、钛白粉、石英石、铝矾土、大理石、长石、重晶石、萤石、石膏、钛铁矿、磷矿、陶土、石墨、粘土、高岭土、辉绿岩、煤矸石、硅灰石、熟石灰、锆英砂、膨润土、锰矿等莫氏硬度7级以下，湿度在6%以内的各种非易燃易爆物料，成品细度可在38-180μm（80-400目）之间任意调整。该产品是R型磨粉机的更新换代产品。

矿用雷蒙磨成品粒度：38-180μm

矿用雷蒙磨生产能力：2-13/h

矿用雷蒙磨HCQ改进型磨粉机技术参数：

矿用雷蒙磨产品优势

采用免维护磨辊总成和新型梅花架结构，设备运行可靠性更高、维护保养便捷铲料量大：采用新型大型铲刀，使物料大量的送入磨辊和磨环之间研磨。产量高：该机型在R型磨粉机基础上进行改进，系统升级，配置更合理，产量更高。分级精度高：分级机采用内置大叶片锥涡轮分级机，成品粒度在80-400目内任意调整。输送能力大：鼓风机采用高压离心风机，风量和风压增大，大大的提高了气力输送能力。设计架构布局先进合理，无需拆卸即可进行磨环更换。

矿用雷蒙磨设备构造及原理

矿用雷蒙磨HCQ改进型磨粉机主要由主机、给料机、分级机、鼓风机、管道装置、储料斗、电控系统、收集系统等组成。

矿用雷蒙磨HCQ改进型磨粉机主机主要由底座、中心轴架、磨环、梅花架总成、磨辊总成、中心轴、铲刀架、铲刀座总成、罩筒等结构组成。进行碾压磨粉的工件磨环、磨辊采用耐磨材料经铸造而成，其与物料的接触面都经过耐磨处理。系统的动力装置可采用减速机传动和双传动装置两种方式。分级机采用强制性涡轮分级机，输送给料系统可根据不同的物料进行选配。收集系统可选双旋风加脉冲除尘器的闭路收集系统及全脉冲收集的开路系统。控制系统可根据客户需求选择全自动控制以及远程控制等模式。

矿用雷蒙磨工作原理：

物料经颚式破碎机破碎成符合规格的粒度，经畚斗式提升机提升到储料斗，再由给料机定量送入主机腔进行研磨，主机腔内支撑在梅花架上磨辊装置绕中心轴旋转，磨辊在离心力的作用下水平向外摆动，从而使磨辊压紧磨环，磨辊同时绕磨辊轴自转。旋转的铲刀扬起的物料被抛向磨辊与磨环之间，因磨辊的辊碾而达到粉碎和研磨作用。磨碎的粉末被鼓风机的气流吹到主机上方的分级机进行分筛，细度过粗者仍落入主机内重磨，细度合乎规格者随风流入旋风收集器，收集后经出粉管排出即为成品（成品粒度可高达0.008mm），净化后的气流经旋风上端的管道流入鼓风机，风路是循环的，除鼓风机至研磨室为正压外，其余管路内气流均在负压下流动，室内卫生条件较好。由于物料所含水份在研磨时受热蒸发为气体，管路中各法兰接合处、进料口等处泄入风管的气体导致循环风路中的风量增加，这些增加的风量经鼓风机和主机之间的余管导至简易收集器，随同风流带入的粉末经收集后由集灰斗排出。
