01

在锂离子电池无机电极材料的制备中，最常使用的是高温固相反应。指包括固相物质的反应物在一定的温度下经过一段时间的反应，通过各种元素之间的相互扩散，发生化学反应，生成一定温度下结构最稳定的化合物的过程，包括固—固相反应、固—气相反应和固—液相反应等。即使是采用溶胶-凝胶法、共沉淀法、水热法和溶剂热法等，通常仍需要在较高的温度下进行固相反应或固相烧结。这是因为锂离子电池的工作原理要求其电极材料能够反复地嵌入和脱出Li+，因此其晶格结构必须有足够的稳定性，这就要求活性材料的结晶度要高，晶体结构要规整。这是低温条件下很难达到的，因此目前实际所用的锂离子电池的电极材料基本上都是经过高温固相反应获得的。

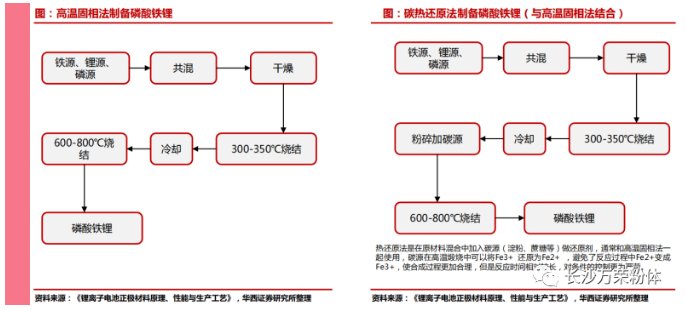

不同正极材料的工艺流程也不同，目前制备磷酸铁锂的方法较多，如高温固相反应法、碳热还原法以及尚末规模化（或实验室研究阶段）的水热法、喷雾热解法、溶胶-凝胶法、共沉淀法等。

02

03

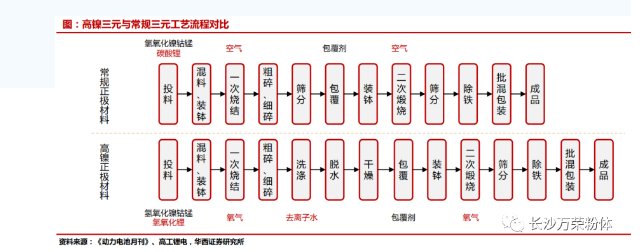

三元材料生产以氢氧化镍钴锰、碳酸锂及其他掺杂元素为原料，进行配料、混合、烧结、粉碎、合批、筛分、除铁、包装等工序。 高镍NCM在生产上比常规NCM材料有更高的要求：高镍三元正极材料由于氧化性较强，需要掺杂包覆做产品改性才能使用，掺杂包覆元素的选择以及分布的均匀性，依赖生产厂商的技术工艺及生产设备。能够完美包覆的设备通常选用蜂巢磨，蜂巢磨在改性包覆领域的技术非常成熟，原理是通过空气流将物料输送到系统与改性剂缠绕包覆，形成单层纳米包覆膜来达到改性要求。

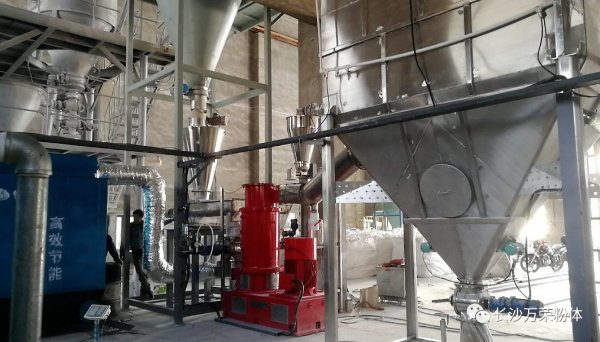

蜂巢磨
