MP工具箱 | Zetasizer粒径测试报告解释

马尔文帕纳科纳米粒度电位仪Zetasizer的粒径测试报告中的的参数都有哪些,都代表了什么含义?今天我们一次性给大家解释清楚。

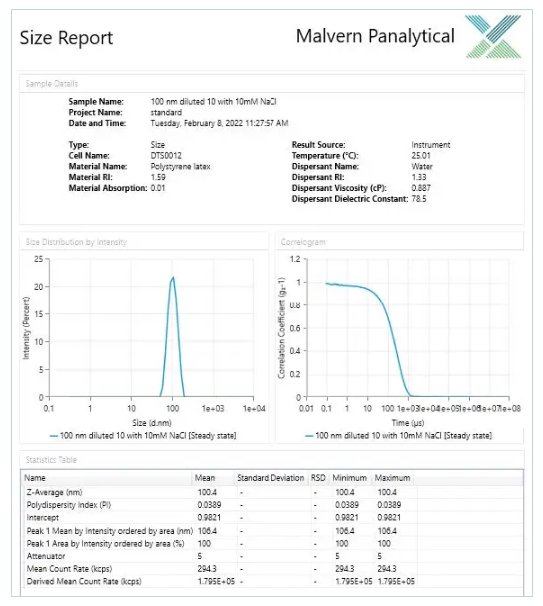

如下图所示,Zetasizer的粒径测试报告的形式分为三个部分:

  1. Sample Detail 样品细节

  2. Size Distribution by Intensity 光强分布图和 Correlogram 相关图

  3. Statistics Table 测试结果统计表

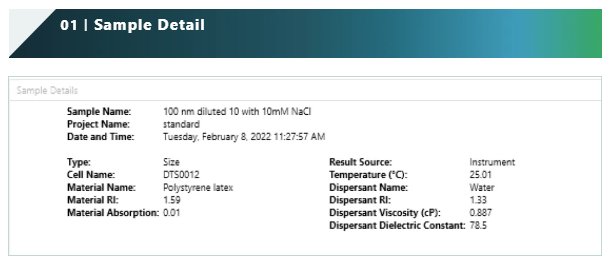

如上图,在粒度测试报告Sample Detail区域中,加粗的参数含义如下:

  • Sample Name:样品名称

  • Project Name:项目名称

  • Date and Time:测试时间

  • Type:测试类型

  • Result Source:结果来源

  • Cell Name:样品池名称

  • Temperature(℃):测试温度

  • Material Name:材料名称

  • Dispersant Name:分散剂名称

  • Material RI:材料折射率

  • Dispersant RI:分散剂折射率

  • Material Absorption: 材料吸收率

  • Dispersant Viscosity(cP):分散剂粘度

  • Dispersant Dielectric Contant:分散剂介电常数

备注:1,需要准确输入分散剂在测试温度下的的折射率和粘度值;2,材料的折射率和吸收率一般保持默认,只有在需要看体积分布和数量分布时,才需要材料本身的光学参数。该值不影响光强分布和Z-average、PI。

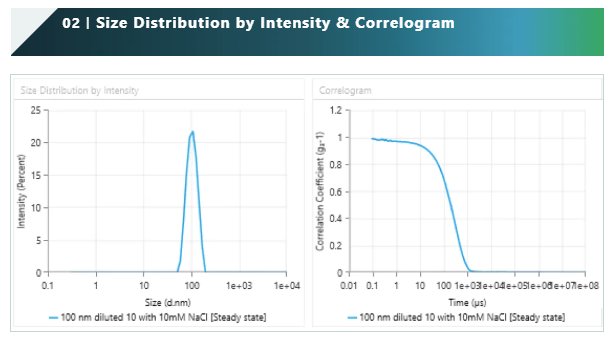

如上图,在Size Distribution by Intensity 和 Correlogram 的区域,显示的两张图分别是:

  • 光强分布曲线

    光强分布曲线显示了不同大小颗粒对光强贡献的百分比,测试时需要输入分散介质的折射率和粘度值

  • Correlogram相关图

    相关图是粒径测试的原始数据,也称为相关方程,反映数据质量

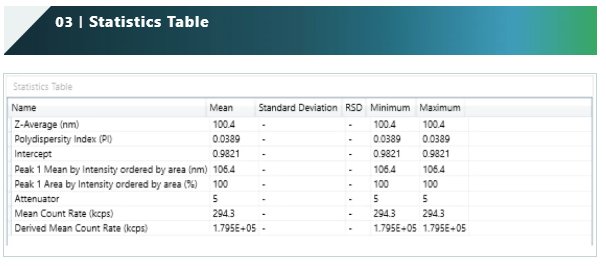

如上图,在Statistics Table区域,表格中的参数分别表达:

  • Z-Average:样品粒径的累积距平均值。

  • Polydispersity Index (PI):多分散指数。表明样品的分布宽度,PI值越大,样品分布越宽

  • Intercept:相关方程截距。截距与信噪比相关

    • 截距>1,由于灰尘或者大颗粒的数量波动

    • 典型截距<0.1,样品可能有荧光

  • Peak One Mean by Intersity (nm): 峰 1 的光强平均粒径

  • Peak One Area by Intersity (nm): 峰 1 的光强百分比

  • Attenuator:衰减器编号。随着样品浓度自动设置 1-11。数值越小,表明样品信号越强(对应的样品浓度越浓)

  • Mean Count Rate (Kcps):平均计数率。平均计数率是经过衰减器衰减之后的计数率

  • Derived Mean Count Rate (Kcps):原始计数率。根据衰减系数计算获得的原始计数率


除此之外,粒径测试时,软件中还会有一些参数或提示,释义为:

  • Cuvette Position:测量位置。Lab测量位置在池中心;Pro/Ultra默认使用背向角测试,可自动调节测量位置,数字越小则越靠近池壁,4.64mm为池中心

  • Cumulants Fit Error:从累积距分析数据中获得的拟合误差。通过累积量分析获取Z-Average和PI

    • <0.005,表明Z average和PI结果可靠

    • >0.005, 表明Z average和PI结果不可靠,此时有可能分布结果更可信

  • Distribution Fit Error:从分布分析数据中获得的拟合误差。通过分布分析获取光强分布

    • <0.005,表明光强分布可靠

    • >0.005,表明光强分布不可靠
