从味精到芯片

ABF膜的前世今生与分析方案

在AI芯片、高性能CPU和GPU快速发展的今天，一种看似不起眼的材料——ABF膜，正成为半导体产业链中的关键环节。它不仅源自味精生产，还因优异的绝缘性能，被广泛应用于高端芯片封装。

ABF由日本味之素公司研发。20世纪90年代，味之素在生产味精时发现，部分副产物具有良好的绝缘性能。

1996年，英特尔与味之素合作开发新型封装材料。1999年，ABF首次应用于英特尔CPU封装，从此进入半导体领域。

ABF为何如此重要？

ABF的核心作用，是在芯片与电路板之间复杂的多层布线中，充当防止信号串扰的“绝缘层”。

它的不可替代性源于以下卓越特性：

? 优异的电绝缘性：有效防止高频信号在密集的线路间相互干扰，确保信号完整性。

? 低热膨胀系数(CTE)：其热膨胀特性与铜非常接近，能在芯片发热和冷却的循环中保持稳定，避免因热胀冷缩导致的开裂或脱层。

? 低介电损耗(Df)：减少信号在传输过程中的能量损失，这对于高速、高频的信号至关重要。

? 支持精细线路：可以在其表面制作出线宽/线距小至5微米(μm) 的极精细铜线路，满足芯片高密度集成的需求。

? 薄膜形态与易加工性：ABF以薄膜卷形式提供，每层厚度仅约10微米（比头发丝还细得多），并支持激光钻孔和直接镀铜等工艺，便于多层精确堆叠。

ABF影响世界：AI时代的“命门”

随着AI芯片算力不断提升，ABF的需求量快速增长。

传统PC芯片封装通常需要4—6层ABF，而AI加速器可能需要8—16层甚至更多。一颗高性能CPU的ABF用量可能是普通PC芯片的10倍以上，顶级AI加速器的用量甚至达到15—18倍。

与此同时，全球ABF供应高度集中，味之素占据绝大部分市场份额，导致该材料成为半导体产业链中的重要瓶颈。

目前，部分产能已提前锁定，交期延长，价格也随之上涨。ABF供应能力，正在影响AI芯片及高端封装产业的发展速度。

国产替代仍面临较高门槛

目前，中国台湾、日本、韩国等地企业正在扩充ABF载板产能，中国大陆企业也在积极布局类ABF膜材料。

不过，ABF的技术难点并不只在材料本身，更在于：

? 精密树脂配方；

? 填料分散技术；

? 薄膜涂布工艺；

? 热性能与电性能控制；

? 高端芯片供应链认证。

因此，从成品反推出树脂配方，是材料研发和国产替代过程中的重要环节。

ABF配方分析：从“分离”到“重构”

ABF通常由环氧树脂、固化剂和无机填料等组成。其分析一般遵循：样品分离—成分表征—热性能分析—配方重构

常用分析手段包括：

? XRF、ICP-MS：分析无机填料及元素组成；

? FTIR：识别树脂中的主要官能团；

? NMR：分析分子结构；

? GPC：分析分子量及其分布；

? DSC：测试玻璃化转变温度、固化温度和反应热；

? TGA：分析热稳定性、分解温度及树脂/填料比例。

对于DSC、TGA分析，样品量通常控制在2—10毫克较为合适，样品越均匀、越细碎，测试结果通常越稳定。

Retsch研磨，构建ABF样品制备

BF薄膜具有韧性、弹性和热敏性，常温研磨时容易出现粘附、软化甚至降解。因此，合理选择粉碎设备十分关键。

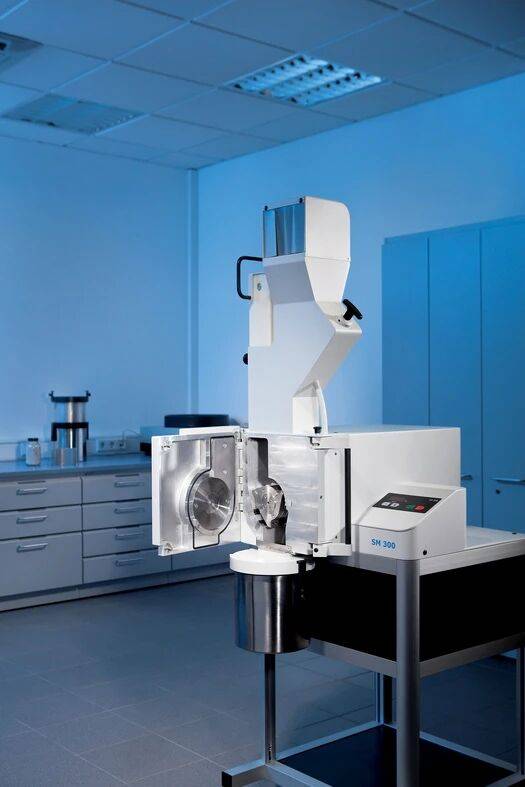

1.SM300切割式研磨仪：粗粉碎

SM300适合处理大张、韧性或弹性的ABF薄膜。

? 采用切割原理；

? 可处理最大约60×80毫米的样品；

? 出样细度可调至0.25—20毫米；

? 转速范围为100—3000 rpm。

**主要作用：**将大张ABF膜切割成便于后续处理的小块或粗颗粒。

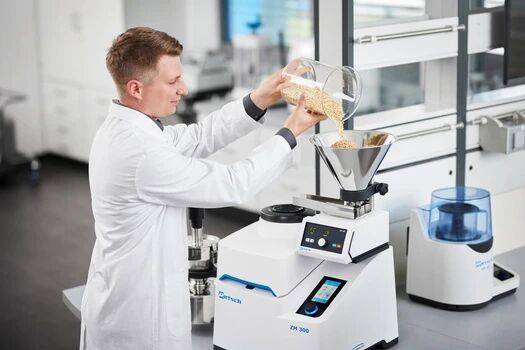

2. ZM300超离心研磨仪：精细研磨

ZM300通过高速转子产生撞击和剪切作用，将粗碎后的ABF进一步研磨成细粉。

? 转速范围：6000—23000 rpm；

? 可通过环筛调节粒度；

? 出样细度可低至300微米以下。

**主要作用：**快速制备适用于DSC、TGA等分析的均匀粉末。

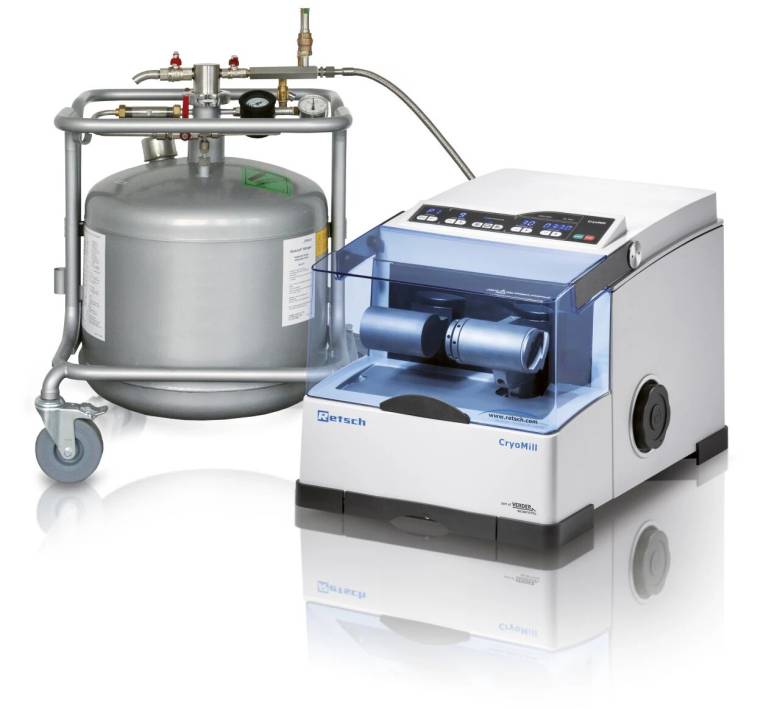

3. CryoMill冷冻研磨仪：处理热敏样品

对于常温下容易发热、粘附或变形的ABF样品，CryoMill是更合适的选择。

? 采用高频振荡球磨；

? 可在液氮环境下进行低温研磨；

? 研磨温度最低可达约?196℃；

? 有助于使高分子材料脆化，并减少热量积累。

**主要作用：**在低温条件下处理热敏、弹性或难粉碎的ABF样品。

推荐的ABF样品制备路线

常规路线

SM300粗粉碎 → ZM300精细研磨 → DSC/TGA分析

难处理样品路线

SM300粗粉碎 → CryoMill冷冻研磨 → DSC/TGA分析

通过三款设备的组合，可以针对不同ABF样品特性，灵活选择合适的前处理方案，提高样品均匀性和测试可靠性。

结语

从味精生产副产物到AI芯片关键材料，ABF的发展体现了材料技术与半导体产业的深度融合。

在国产替代和高端材料研发过程中，精准的成分分析、热性能测试和样品前处理不可或缺。通过SM300、ZM300与CryoMill的协同使用，可以为ABF材料研究和配方逆向分析提供更加高效、稳定的样品制备支持。
