中国粉体网讯  当前国内半导体与电子材料国产化正进入攻坚阶段，先进制程晶圆制造、Chiplet先进封装、CPO光电共封、AI算力芯片四大赛道同步扩能，产业链对上游基础材料的性能要求持续提升。超高纯金属粉体作为溅射靶材、微纳互连焊料、MLCC内电极及高导热界面材料的核心原料，其纯度、氧含量、球形度与批次一致性，直接影响芯片良率与器件长期可靠性，是产业链自主可控必须突破的核心卡点。

从细分品类来看，MLCC超细镍粉、半导体级高纯钨粉、高纯钼粉、铜/银基电子粉体、超细锡焊粉、纳米烧结银六大核心品类的市场需求同步增长，但不同品类的国产化进程差异显著，高端规格普遍存在供给缺口。

1. MLCC超细镍粉：80nm以下规格仍依赖进口

MLCC（多层陶瓷电容器）是电子设备中用量最大的被动元件，AI服务器、汽车电子等领域的需求升级，推动高容、小型化MLCC产能快速扩张，也拉动上游内电极用镍粉的技术迭代与需求增长。据行业测算，高容MLCC用镍粉的年增速已超过22%。

镍粉的性能直接决定MLCC的层数与容量密度。随着MLCC单层厚度从微米级向亚微米级演进，内电极镍粉的粒径要求也从百纳米级逐步压缩至80nm以下，同时对粒径分布宽度、氧含量、球形度、表面形貌都提出了严苛要求——粒径不均会导致电极印刷缺陷，氧含量过高会造成烧结过程中电极氧化，直接影响器件可靠性。

目前国内企业在常规粒径镍粉的量产上已较为成熟，但80nm以下的高端超细镍粉仍高度依赖进口，国内仅博迁新材等少数头部企业依托PVD（物理气相沉积）工艺实现80nm规格的稳定量产突破，超高端细分领域的自主供给能力仍有明显缺口。技术路线上，湿化学法是当前主流量产工艺，但在超细粒径控制、杂质脱除和批次稳定性上难度较大；等离子体法在粒径调控和纯度控制上更具优势，国内季华实验室等科研机构已开展相关技术研发，不过距离大规模量产仍有不少工程化问题需要解决。

2. 半导体级高纯钨粉：6N级以上国产化率不足30%

钨是半导体制造中溅射靶材的核心材料，广泛用于栅极、互连、阻挡层等结构。随着先进制程节点推进，晶圆制造对钨靶材的纯度要求从5N（99.999%）逐步提升至6N甚至更高，对应的上游高纯钨粉也成为关键瓶颈。

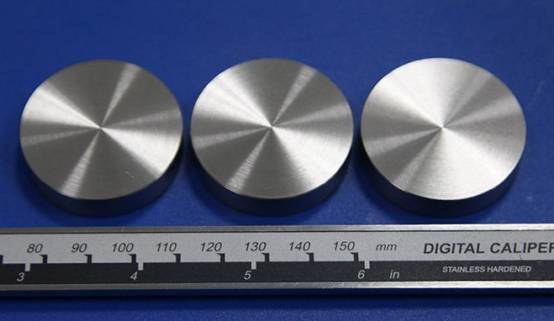

钨合金溅射靶材  图源：中钨在线

超高纯钨粉的制备难点主要集中在两个方面：一是痕量杂质的深度脱除，需要将钾、钠、钙等金属杂质控制在ppb级别，任何一种杂质超标都会影响靶材的成膜均匀性；二是全程低氧工艺控制，钨本身易氧化，从原料熔炼、粉体制备到分级包装的每个环节都需要严格控制氧含量，量产难度随纯度等级提升呈指数级上升。

国内目前已实现5N级高纯钨粉的量产，但6N级以上超高纯产品的国产化率不足30%，且批次稳定性与进口产品仍有明显差距。从实验室提纯到工业化量产的工程化瓶颈，以及粉体与下游靶材制备的协同不足，是制约国产高纯钨粉向上突破的主要原因。

3. 高纯钼粉：难熔金属粉体的另一重考验

钼与钨同属难熔金属，高纯钼粉是半导体溅射靶材、高温热管理材料的重要原料，在第三代半导体、先进封装领域的需求持续增长。和高纯钨粉类似，高端钼粉同样面临纯度提升与量产稳定性的双重挑战。

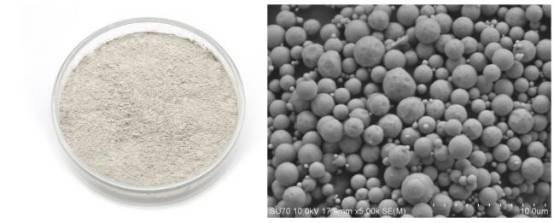

钼粉的主流制备工艺包括氢还原法、等离子球化法等。其中等离子球化技术可以制备球形度高、致密度高、氧含量低的球形钼粉，是高端应用场景的主流技术路线。但国内等离子球化设备的核心部件（如等离子喷枪、电源系统）国产化程度不高，导致高端球形钼粉的生产成本高、产能有限，市场供给仍以进口品牌为主。

4. 铜/银基电子粉体：降本趋势明确，认证周期制约替代速度

银粉是电子浆料的核心导电相，但银价高位运行推动行业加速“铜代银”技术路线，银包铜粉凭借兼顾导电性与成本优势，成为导电浆料领域的主流替代方向，也是铜/银基电子粉体中增长最快的品类。

银包铜粉的性能核心在于银层的包覆致密度、均匀性与结合力。包覆不完善会导致铜基体氧化，直接影响浆料的导电性和长期可靠性；同时，银包铜粉的烧结特性需要与下游浆料体系、烧结工艺精准匹配，否则会出现脱湿、开裂等问题。目前南京工业大学、中南大学、昆明理工大学等高校的研究团队已针对银包铜粉的制备工艺、脱湿行为机理开展基础研究，为产业端工艺优化提供理论支撑。

尽管技术替代的方向明确，但下游电子浆料、元器件企业对粉体材料的认证周期长达18个月，且验证过程涉及多批次、全流程的可靠性测试，国产银包铜粉的批量导入进度整体偏慢。目前国内企业在中低端浆料领域已实现批量应用，但高端电子浆料市场仍以进口银粉、银包铜粉为主。

5. 超细锡焊粉：高端封装互连的结构性缺口

锡焊粉是电子封装中微互连焊料的核心原料，随着Chiplet先进封装、系统级封装的发展，焊球间距持续缩小，对锡焊粉的粒径、球形度、氧含量和合金成分均匀性的要求越来越高。

常规封装用锡焊粉国内已实现自主供给，但高端先进封装用的超细锡焊粉（如5μm以下粒径）存在结构性供给缺口。一方面，超细粉体制备过程中比表面积大，更容易氧化，氧含量控制难度大幅提升；另一方面，粒径越小，对分级精度和批次一致性的要求越高，国产设备和工艺的稳定性仍有不足。此外，无铅焊料、低温焊料等新型合金焊粉的研发与量产，也需要上游粉体企业与下游封装企业协同推进。

6. 纳米烧结银：第三代半导体与先进封装的关键互连材料

第三代半导体（SiC、GaN）的高功率、高温工作特性，以及Chiplet封装的细间距互连需求，让低温烧结银技术成为理想的互连解决方案。纳米烧结银粉是烧结银浆料的核心原料，通过纳米效应降低烧结温度，在200-300℃即可实现致密烧结，同时具备优异的导电导热性能和长期可靠性。

纳米银粉的性能调控重点在于粒径分布、形貌（球形、片状等）以及表面包覆层。不同的应用场景对银粉的要求差异较大，比如指纹模组、TGV（玻璃通孔）封装等场景对烧结温度、互连强度的要求各有侧重。国内部分企业已开发出系列微纳银/铜粉体产品，在部分细分场景实现应用，但面向高端芯片封装的高可靠烧结银粉，仍主要被国外厂商占据。

产业链三大共性痛点，制约国产化进程

六大品类的发展现状，折射出国内高纯金属粉体产业的共性挑战，从上游装备到中游制备，再到下游应用，全链条都存在待突破的瓶颈。

上游：高端制粉装备核心部件国产化不足

超高纯金属粉体的制备高度依赖专用装备，而国内高端制粉设备的核心部件国产化率不足五成。等离子雾化/球化设备的核心喷嘴、高频电源，高精度气流分级设备的分级轮与控制系统，以及ppb级痕量杂质检测仪器，大多依赖进口。进口设备不仅采购成本高、交付周期长，而且工艺适配与维护升级都受制于人，成为制约国产粉体产能扩张与品质升级的底层瓶颈。

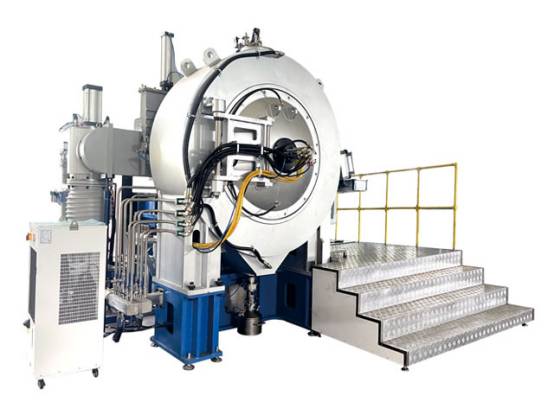

工业级高转速等离子旋转电极雾化制粉设备  图源：西安塞隆

更关键的是，粉体制备不是“买设备就能出产品”，装备与工艺的深度协同需要长期积累。国产设备厂商与粉体企业的联动不足，导致设备迭代慢，难以针对性解决量产中的工艺问题。

中游：批次一致性与可靠性数据积累不足

国内多数粉体企业都能在实验室做出性能达标的小批量样品，但一旦放大到百公斤级、吨级量产，批次之间的粒径分布、氧含量、杂质含量就容易出现波动，无法满足下游大规模自动化产线的稳定性要求。批次一致性差，是国产粉体难以进入头部客户供应链的核心原因之一。

同时，电子材料对长期可靠性要求极高，下游客户需要粉体材料经过高温高湿、冷热循环等长期老化测试的数据支撑。而国产粉体企业普遍起步较晚，可靠性验证数据积累不足，难以打消下游客户的质量顾虑。

下游：供需信息断层，认证周期长

上下游之间的信息断层，也拉长了国产粉体的导入周期。上游粉体企业对下游终端的具体应用场景、工艺参数、验证标准了解不深，产品开发针对性不足；下游靶材、封装、MLCC企业对国产粉体的技术进展和供应能力缺乏认知，更倾向于选择经过长期验证的进口供应商。

加上电子材料的认证流程严格，从送样检测、小批量试产到批量导入，通常需要12-18个月时间，验证成本高、风险大，进一步抬高了国产粉体的准入门槛。供需双方缺乏高效的对接平台，导致很多技术成果停留在实验室，难以转化为量产应用。

高纯金属粉体作为半导体与电子产业的“工业粮食”，其国产化进程不可能依靠单一企业或单一环节突破，需要高校院所、粉体企业、下游终端以及装备厂商的全链条协同。
