中国粉体网讯 在现代工业体系中，表面工程技术是提升装备性能、延长使用寿命、降低生产成本的关键手段之一。其中，热喷涂技术凭借其材料适用范围广、工艺灵活、对基体损伤小等独特优势，已成为表面工程领域不可或缺的核心技术。而金属及其合金材料作为热喷涂技术中应用最早、用量最大的一类喷涂材料，凭借其优异的综合性能，在航空航天、海洋工程、能源电力、汽车制造等国民经济关键领域发挥着不可替代的作用。
热喷涂技术的核心原理与工艺特点
热喷涂技术的核心原理是利用动能与热能的协同作用实现涂层材料与基体的结合。其基本过程包括：通过电弧、等离子弧、燃烧火焰等热源将金属材料加热至熔融或半熔融状态；借助高速气流将熔融金属雾化成细小颗粒；这些颗粒以极高速度撞击到经过粗化处理的基体表面，发生塑性变形并迅速冷却凝固，形成层片状堆叠的涂层结构。涂层与基体的结合以机械嵌合为主，在某些条件下也会形成冶金结合。

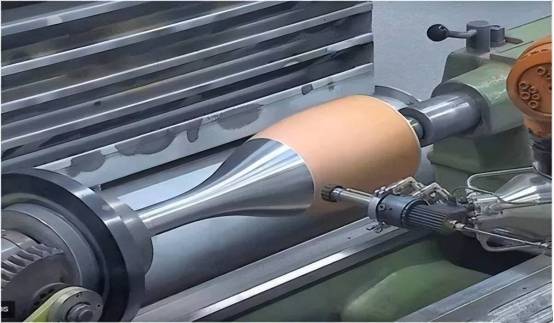

热喷涂涂层形成过程示意图
热喷涂技术的显著特点在于：几乎所有金属、合金都可以作为喷涂材料；适用于各种基体材料，包括金属、陶瓷、玻璃甚至木材；涂层厚度可在几十微米到几毫米之间精确控制；对基体加热温度低，工件变形小，金相组织及性能变化也较小。按照热源形式及工艺特性，热喷涂技术主要分为电弧喷涂、等离子喷涂、超音速火焰喷涂(HVOF)、火焰喷涂及冷喷涂五大类，不同工艺在温度、速度、涂层质量和成本方面各有侧重，为不同金属材料的应用提供了多样化的选择。
主流金属基热喷涂材料及其性能特点
（一）锌铝及其合金：长效防腐的主力军
锌和铝及其合金是热喷涂技术中应用最广泛的防腐金属材料，也是工业大气和海洋环境钢结构长效防护的首选。纯锌涂层具有典型的牺牲阳极保护特性，其电极电位(-0.76V)远低于钢铁(-0.44V)，在腐蚀环境中会优先发生腐蚀，从而保护钢铁基体不受损害。纯铝涂层虽然牺牲阳极保护作用不如锌强，但它能在表面形成一层致密、稳定的氧化铝保护膜，具有优异的耐大气腐蚀性能，特别是在工业大气和海洋大气环境中表现出色。
锌铝合金涂层则结合了两者的优点，既具有锌的牺牲阳极保护作用，又具有铝的钝化保护能力，其防腐寿命比纯锌或纯铝涂层提高2-3倍。电弧喷涂是锌铝及其合金涂层最常用的制备工艺，该工艺设备简洁便携、喷涂速率高、综合成本经济，特别适合大型结构件的现场施工。据统计，采用电弧喷涂锌铝涂层进行防腐处理的钢结构，其使用寿命可达20-30年，远高于传统的油漆防腐方法。

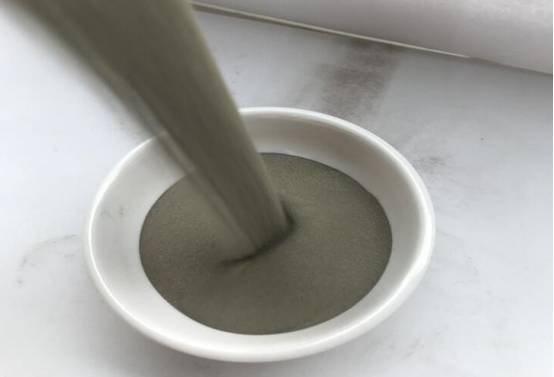

（二）镍基合金：高温防护的核心材料
镍基合金是热喷涂技术中最重要的高温防护材料，广泛应用于航空航天、能源电力等领域的高温部件。镍基合金主要包括镍铬合金、镍铬硼硅自熔性合金和镍铝合金三大类。镍铬合金(Ni80Cr20、Ni70Cr30等)具有优异的抗高温氧化和抗热腐蚀性能，在高温环境下能形成连续致密的Cr2O3保护膜，有效阻止外界腐蚀介质的侵入和金属离子的向外扩散。
镍铬硼硅自熔性合金是在镍铬合金基础上加入硼、硅等强脱氧元素制成的，这类合金熔点低、流动性好、润湿性强，喷涂后可通过重熔处理形成冶金结合的致密涂层，硬度可达25-60HRC，具有良好的耐磨性和耐腐蚀性。镍铝合金(Ni95Al5)是一种重要的结合层材料，喷涂时镍和铝之间会发生强烈的放热反应，生成金属间化合物，显著提高涂层与基体的结合强度，同时其膨胀系数与大多数钢材接近，是理想的中间涂层材料。

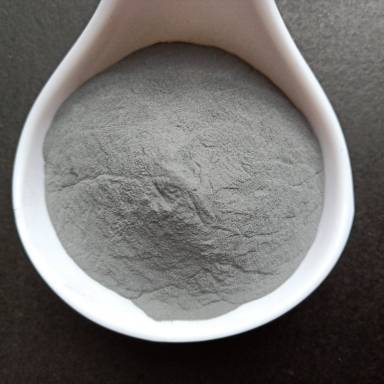

（三）钴基合金：苛刻工况下的耐磨王者
钴基合金以其卓越的高温耐磨性和抗热腐蚀性能，在苛刻工况下的耐磨部件中占据重要地位。钴基合金的典型代表是Stellite系列合金，主要由钴、铬、钨、碳等元素组成。这类合金在高温下仍能保持较高的硬度和强度，其耐磨性在600℃以上甚至优于镍基合金。
钴基合金涂层具有优异的抗冲击、抗粘着磨损和抗磨粒磨损性能，同时还具有良好的耐腐蚀性和抗氧化性。超音速火焰喷涂(HVOF)是制备钴基合金涂层的最佳工艺之一，该工艺产生的粒子飞行速度快，涂层结合强度高、孔隙率低，能够充分发挥钴基合金的性能优势。钴基合金涂层主要应用于阀门密封面、发动机气门座、涡轮叶片、模具等对耐磨性和耐高温性要求极高的部件。
（四）铁基合金：高性价比的通用材料
铁基合金是一类成本低廉、性能多样的热喷涂材料，在工业修复和一般耐磨防护领域应用广泛。铁基合金主要包括不锈钢、高碳钢、铸铁和铁基自熔性合金等。不锈钢涂层具有良好的耐腐蚀性和一定的耐磨性，主要用于化工设备、食品机械等的防腐防护。
高碳钢和铸铁涂层硬度高、耐磨性好，但韧性较差，主要用于修复磨损的轴类、轧辊等部件。铁基自熔性合金是在铁的基础上加入铬、硼、硅等元素制成的，其性能接近镍基自熔性合金，但成本仅为镍基合金的1/3-1/2，具有很高的性价比。铁基合金涂层通常采用电弧喷涂或火焰喷涂工艺制备，在一些对性能要求不是特别苛刻的场合，完全可以替代昂贵的镍基或钴基合金涂层。
（五）铜及其合金：导电导热与减摩的首选
铜及其合金具有优良的导电、导热性能和良好的减摩性，在电子、电力、机械制造等领域有着独特的应用。纯铜涂层的导电率和导热率接近纯铜本体，是制备导电、导热涂层的理想材料。冷喷涂技术的出现为铜涂层的制备提供了新的途径，该工艺在低温下进行，避免了铜在高温下的氧化问题，能够制备出致密度高、导电性能优异的铜涂层。
黄铜和青铜涂层具有良好的减摩性和耐腐蚀性，常用于制备滑动轴承、轴套等减摩部件。此外，铜合金涂层还具有良好的抗海水腐蚀性能，在船舶工业中也有一定的应用。
（六）钛及其合金：耐蚀与生物医疗的新星
钛及其合金以其优异的耐腐蚀性和良好的生物相容性，在化工和生物医疗领域得到了越来越广泛的应用。钛在氧化性介质中能形成一层稳定的二氧化钛保护膜，具有优异的耐酸碱腐蚀性能，特别是在海水、氯化物溶液和大多数有机酸中表现出色。
钛合金涂层还具有良好的力学性能和生物相容性，与人体组织结合牢固，不会产生排异反应。等离子喷涂和冷喷涂是制备钛及钛合金涂层的常用工艺，其中冷喷涂技术能够制备出无氧化、致密度高的钛涂层，特别适合用于生物医疗植入体的表面改性。除了上述主要金属材料外，钽、钨、钼等难熔金属也在热喷涂技术中有所应用，主要用于制备耐高温、耐腐蚀的特种涂层。
热喷涂金属材料的应用领域
（一）航空航天
在航空航天领域，热喷涂技术是航空发动机制造和维修的关键技术之一。镍基合金和钴基合金涂层被广泛应用于发动机涡轮叶片、燃烧室火焰筒、导向叶片等热端部件，能够显著提高这些部件的耐高温、抗氧化和抗热腐蚀性能。热障涂层可以降低合金基体温度100-300℃，使发动机能够在更高的温度下工作，从而提高推重比和燃油效率。飞机起落架采用超音速火焰喷涂碳化铬涂层，能够有效抵御严苛的磨蚀和冲击，延长使用寿命。

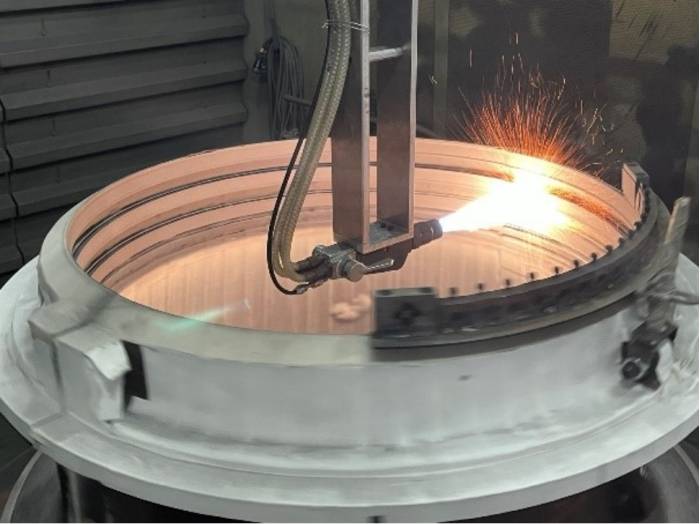

图源：北矿新材科技有限公司
（二）海洋工程
在海洋工程领域，热喷涂金属涂层是钢结构长效防腐的最有效手段之一。海洋平台、港口码头、跨海大桥等钢结构长期遭受海水侵蚀、海浪冲击和海洋微生物附着的影响，腐蚀问题十分严重。采用电弧喷涂锌铝涂层进行防腐处理，能够形成一层坚固的防护膜，有效隔离海水与金属结构的直接接触，大大降低腐蚀速度。船舶的螺旋桨、舵轴、海水管道等部件采用镍基合金或铜合金涂层，能够同时提高耐磨性和耐腐蚀性，延长使用寿命。
（三）能源电力
在能源电力领域，热喷涂金属材料在提高设备可靠性和效率方面发挥着重要作用。火力发电厂的锅炉水冷壁、过热器、再热器等部件长期处于高温、高压、高硫腐蚀环境中，采用电弧喷涂高铬镍基合金涂层，能够显著提高这些部件的抗高温硫化腐蚀性能，延长使用寿命。风力发电塔筒采用电弧喷涂锌铝涂层进行防腐处理，其防护寿命可达20年以上，大大减少了维护成本。核电站的一些关键部件采用热喷涂耐辐射、耐腐蚀涂层，能够提高设备的安全性和可靠性。
（四）汽车工业
在汽车工业领域，热喷涂技术被广泛应用于发动机和传动系统部件的强化。活塞环采用超音速火焰喷涂碳化钨涂层，能够显著提高耐磨性，降低摩擦系数，延长发动机使用寿命。排气门、气门座、涡轮增压器等高温部件采用镍基或钴基合金涂层，能够提高耐高温和抗磨损性能。此外，热喷涂技术还被用于汽车零部件的修复，能够以较低的成本恢复磨损部件的尺寸和性能。
（五）生物医疗
在生物医疗领域，热喷涂技术为人工植入体的表面改性提供了理想的解决方案。钛及钛合金涂层具有良好的生物相容性，与人体骨组织结合牢固，被广泛应用于人工关节、牙科种植体、骨科固定器械等植入体的表面改性。等离子喷涂羟基磷灰石涂层能够诱导骨组织生长，促进植入体与骨的结合，显著提高植入体的成功率和使用寿命。
结语
随着工业技术的不断发展，对热喷涂涂层的性能要求越来越高，热喷涂金属材料也在不断向精细化、功能化、复合化方向发展。高熵合金涂层、纳米复合粉末、非晶合金粉末等新型材料的出现，为热喷涂技术带来了新的发展机遇。同时，冷喷涂、超音速火焰喷涂、激光辅助热喷涂等新工艺的不断完善，也为金属材料的应用提供了更多可能。未来，随着材料科学和工艺技术的不断进步，热喷涂金属材料必将在极端服役环境装备、新能源器件、生物集成器械及绿色再制造领域释放更为澎湃的科技潜能，为推动工业高质量发展做出更大贡献。
参考来源：
李长久：热喷涂技术应用及研究进展与挑战
陈永雄等：热喷涂技术的装备应用现状及发展前景
国洪建，等：热喷涂技术的研究进展及思考
各公司官网、中国粉体网等
（中国粉体网编辑整理/留白）
注：图片非商业用途，存在侵权请告知删除！
