【原创】2025半导体产业最亮的“新材料之星”:碳化硅

平安

2026.1.8  |  点击 17365次

Ta的动态
导读碳化硅光波导方案在AR领域焕发活力

中国粉体网讯  《中国电子报》梳理的2025年半导体产业十大亮点中,碳化硅作为唯一的半导体新材料入选。2025年,碳化硅光波导方案在AR领域焕发活力。


整机方面


2025年,杭州秋果计划科技有限公司在官微透露,他们已正式亮相其自主研发的全球首款可量产碳化硅光波导XR眼镜——Wigain Omnision(开发者版),目前用户可以通过这副眼镜,体验AI识图、AI购物、实时翻译、观影等功能。



2025年,据“维深Wellsenn XR”透露,成都光屿高维旗下品牌Coray正式发布新一代旗舰产品Coray Air2彩色智能AR眼镜,并号称是全球首款采用刻蚀碳化硅波导+全彩Micro LED方案的消费级AR设备。


Coray Air2的核心突破在于刻蚀碳化硅光波导的商业化落地。据了解,碳化硅材料的纳米级刻蚀精度要求极高——光栅周期控制需精确到纳米级,刻蚀深度误差需小于5nm,否则将导致光效衰减或彩虹纹干扰。为此,Coray联合广纳四维使用DUV光刻+反应离子刻蚀工艺,搭配定制相位掩模版,将单片刻蚀均匀性控制在2%以内,大幅消除彩虹纹效应,同时实现0.7mm超薄波导片与4g的极致轻量化(单片重量)。


值得关注的是,Coray Air2的碳化硅光波导来自于广纳四维,而广纳四维在此之前已经与烁科晶体达成战略合作。


研发方面

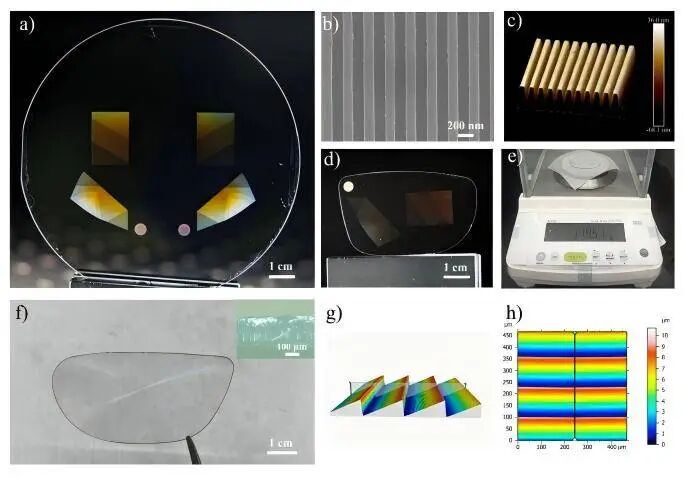

2025年8月,西湖大学、慕德微纳团队发表在《eLight》的论文中提出“采用碳化硅材料成功研发出超轻、超薄的衍射光波导”方案,实现了单层碳化硅衍射光波导的设计、量产级制造与封装。



据了解,该方案为基于SiC的AR技术路线奠定了开创性基础,并且该技术与大规模量产的超薄菲涅尔处方镜片兼容,为近视用户提供了“一站式”的轻便AR视觉解决方案。


研究团队总结道,该研究展示了一个基于碳化硅(SiC)波导的全新AR显示平台,它同时解决了轻薄化、全彩无彩虹伪影显示和规模化量产三大核心难题。团队通过创新的材料应用、光学设计和制造工艺,打造出一款重量仅3.795克、厚度0.75毫米、光效高达1238.10nit/lm的AR衍射光波导,并集成了超薄视力矫正功能。


政策方面


2025年9月,工信部电子信息司在北京举办了“AR眼镜-碳化硅材料产业链供需对接活动”。本次活动汇聚了AR眼镜整机、光波导、微显示以及碳化硅材料等领域的十余家行业组织与企业代表,共同围绕碳化硅在AR领域的应用前景、现存瓶颈与发展趋势展开深入交流。面向AR+AI趋势,持续强化产业链上下游适配,已经成为碳化硅与AR产业从业者的共识。


此外,地方政府也在积极布局碳化硅光波导技术的创新与发展。例如,2025年4月,北京经济技术开发区管理委员会发布了《北京经济技术开发区关于加快建设全域人工智能之城的实施方案(2025)》,该方案特别提出支持企业攻关微显示核心技术,推动硅基OLED与碳化硅AR衍射光波导等前沿技术实现突破,进一步促进AI眼镜与AR/VR技术的深度融合。


(中国粉体网编辑整理/平安)

注:图片非商业用途,存在侵权告知删除!
