中国粉体网讯 近日，由广西贺州市矿业投资集团有限公司主持完成的《碳酸钙粉体用大理石》团体标准经广西标准化协会组织专家严格评审后正式发布。

该标准由广西大学广西碳酸钙产业化工程院有限公司，广西贺州市科隆粉体有限公司、贺州学院、贺州市检验检测中心、贺州钟山县双文碳酸钙新材料有限公司等共同起草。

标准对碳酸钙粉体用大理石的术语定义、技术要求、试验方法及检验规则等作出了明确规定，为相关产品的生产、检验和质量控制提供了科学依据。

外观质量

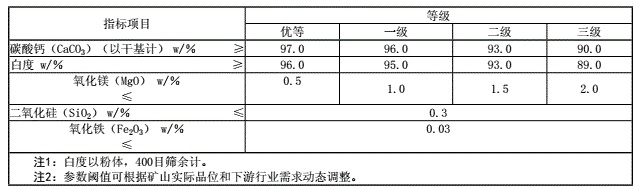

理化指标

该标准已完成全部制定程序，已于2025年6月27日正式发布，并于7月3日起实施。标准对碳酸钙粉体用大理石的术语定义、技术要求、试验方法及检验规则等作出了明确规定，为相关产品的生产、检验和质量控制提供了科学依据。

大理石不就是碳酸钙吗？大理石还有什么秘密？

碳酸钙粉体用大理石虽然有准确的指标，但大理石原矿并非都一样。大理石是一种常见的变质岩，主要矿物成分为方解石（碳酸钙，CaCO₃），部分品种含白云石（碳酸镁钙，CaMg(CO₃)₂），少数还可能含有石英、云母、透闪石等次要矿物。

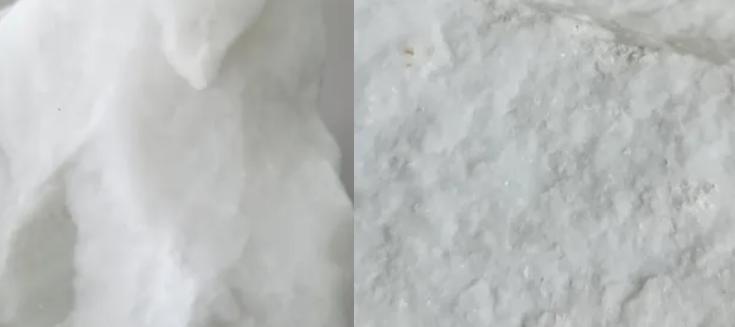

大理石“天下第一白”

根据矿物组成可分为：

方解石型大理石：方解石含量＞90%，是最常见的类型（如汉白玉）。

白云石型大理石：白云石含量＞50%，方解石含量较低（如某些米黄色大理石）。

含杂质型大理石：含石英、铁氧化物等杂质，可能呈现特殊颜色或性能（如含赤铁矿的红色大理石）。

尤其需要注意的是，作为粉体加工原矿，大理石矿物组成、特性与粉体性质之间存在紧密的内在联系。

而大理石的物理、化学特性直接由其矿物成分决定。

硬度

方解石的莫氏硬度为3，白云石为3.5-4，因此白云石型大理石硬度略高于方解石型，更耐磨。

含石英（莫氏硬度7）的杂质型大理石硬度显著提高，但脆性也可能增加。

耐腐蚀性

方解石易与酸反应，因此方解石型大理石耐酸性差，不宜用于室外或酸性环境。而白云石与酸的反应较缓慢，白云石型大理石耐酸性略优。

颜色与光泽

纯方解石或白云石为白色，含杂质（如铁、锰、碳）时呈现红、黄、灰、黑等颜色（如含碳的墨玉大理石）。

矿物颗粒的紧密程度影响光泽：颗粒细且致密时，表面光泽（玻璃光泽或油脂光泽）更强。

大理石粉体是通过破碎、研磨原矿得到的，其性质与矿物组成及加工过程密切相关。

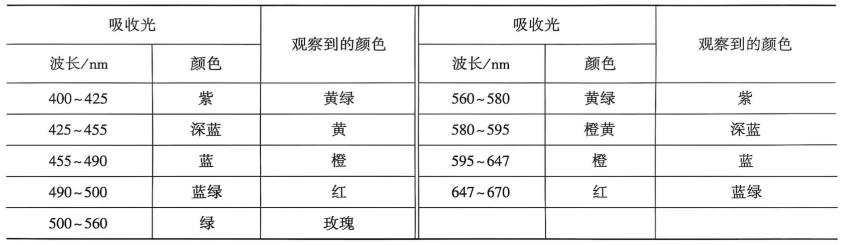

矿物吸收光的波长及其观察到的颜色

粉体纯度

方解石型大理石粉体的CaCO₃含量通常＞95%，白云石型则以CaMg(CO₃)₂为主，杂质会降低粉体纯度，如含石英时，粉体的白度和分散性下降。

粒径与粒度分布

矿物硬度影响研磨效率：白云石硬度较高，相同加工条件下，粉体粒径可能略大；方解石易研磨，更易获得超细粉体（如D50＜5μm）。

颗粒形状由矿物解理决定：方解石具有三组完全解理，粉体多呈棱角状；白云石解理较不明显，颗粒形状更接近不规则块状。

表面性质

方解石粉体表面亲水性强（因Ca²⁺易与水结合），白云石粉体表面极性略低，更易通过表面改性（如偶联剂处理）提升与有机材料的相容性。

杂质（如铁氧化物）会导致粉体白度下降，影响其在涂料、塑料等领域的应用（白度要求高的场景需优先选择高纯度方解石粉体）。

应用性能

高纯度方解石粉体因白度高、成本低，常用于造纸、涂料的填充剂，改善产品光泽和强度。

白云石粉体因耐酸性略优，可用于部分对耐蚀性有要求的建材（如轻质隔墙板）。

含超细颗粒的粉体（粒径＜1μm）因比表面积大，在橡胶、塑料中可兼具填充和增强作用（提高材料韧性）。

结语

了解并利用大理石，我们会发现矿物组成是核心基础。方解石与白云石的比例决定了原矿的硬度、耐腐蚀性等特性；而矿物的硬度、解理、纯度进一步影响粉体的粒径、形状、表面性质及应用场景。

参考来源：《碳酸钙粉体用大理石》、广西贺州市矿业投资集团有限公司、《无机材料的结构与性能》

(中国粉体网编辑整理/昧光)

注：图片非商业用途，存在侵权告知删除！
