中国粉体网讯：8月合肥，2025第六届粉体表面改性及包覆技术高级研修班优惠报名中！

客户咨询：

氧化铝粉体想找个亲水的改性剂，加入到丁腈橡胶中

氧化铝粉体改性原理及亲水改性剂推荐分析

一、氧化铝粉体改性的核心原理

氧化铝（Al₂O₃）作为无机粉体，表面存在大量羟基（-OH），极性强且易吸水，但与非极性或弱极性的丁腈橡胶（NBR）相容性较差。改性的核心目标是通过表面化学修饰，在氧化铝表面引入兼具亲水性基团和橡胶相容性基团的分子，从而实现以下效果：

1. 改善界面相容性

改性剂通过物理吸附或化学反应（如缩合、接枝）覆盖氧化铝表面，降低其表面能，减少粉体团聚。

改性剂的亲水性基团（如羟基、氨基、羧基）与氧化铝表面羟基结合，另一端的有机基团（如烷基、烯基、环氧基）与丁腈橡胶的分子链通过物理缠绕或化学反应（如硫化交联）形成界面结合，增强两相相容性。

2. 优化分散性

亲水性改性剂可提高氧化铝在极性介质（如橡胶加工中的溶剂或增塑剂）中的分散性，避免填料团聚导致的橡胶力学性能下降。

3. 调控橡胶性能

合理的改性可在保持丁腈橡胶耐油、耐溶剂性的同时，通过氧化铝的增强作用提升其硬度、耐磨性和热稳定性，而亲水性基团的引入可能对耐水性产生一定影响，需平衡设计。

二、适合丁腈橡胶体系的亲水改性剂推荐

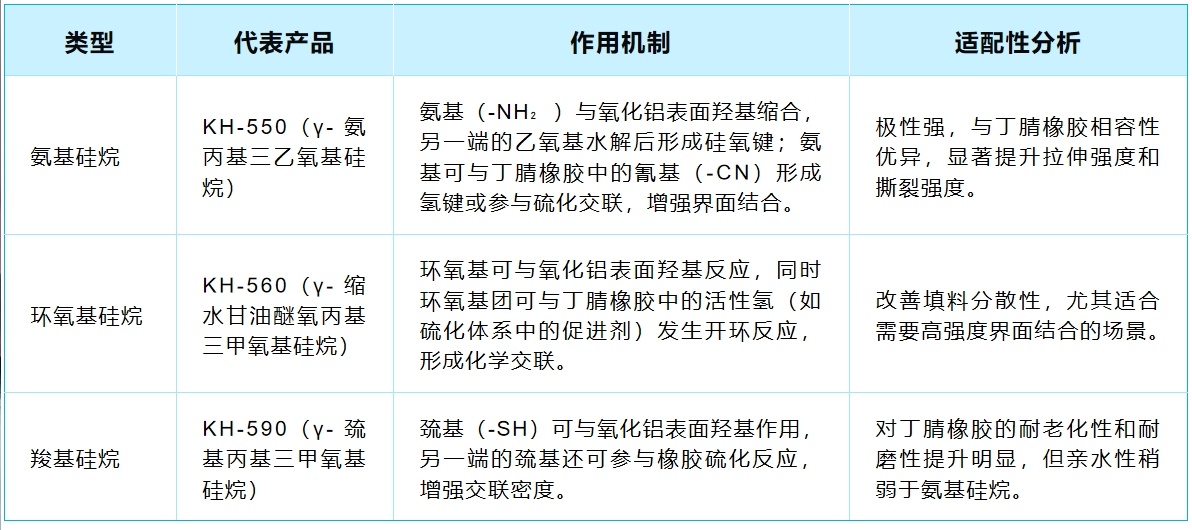

1. 硅烷偶联剂 —— 最常用的无机粉体改性剂

2. 钛酸酯偶联剂 —— 低用量高效改性剂

代表产品：异丙基三（二辛基焦磷酸酰氧基）钛酸酯（TTS）、水溶性钛酸酯（如含有聚乙二醇链段的品种）。

作用机制：钛酸酯的烷氧基与氧化铝表面羟基反应，另一端的有机长链（如酯基、磷酸酯基）与丁腈橡胶分子链通过范德华力结合，同时聚乙二醇链段可提供亲水性。

优势：用量少（通常 0.5%~2%），可降低体系黏度，改善加工流动性，尤其适合高填充量的橡胶体系。

3. 水溶性聚合物 —— 温和改性，提升亲水性

代表产品：聚乙烯醇（PVA）、聚丙烯酸（PAA）、聚乙二醇（PEG）。

作用机制：通过物理吸附或氢键作用包覆在氧化铝表面，形成亲水性聚合物层；聚合物的羟基、羧基等基团与氧化铝表面羟基结合，长链分子可与丁腈橡胶中的极性基团（如氰基）互溶。

优势：无毒性，工艺简单（如水溶液分散后干燥），适合对环保要求高的场景；但改性层结合力较弱，高温下易脱落，需配合偶联剂使用。

4. 表面活性剂 —— 辅助改性或低要求场景

代表产品：十二烷基苯磺酸钠（SDBS）、吐温（Tween）系列（非离子型）。

作用机制：通过亲水基（如磺酸基、聚氧乙烯基）吸附在氧化铝表面，疏水基（烷基链）与丁腈橡胶相容，降低粉体表面能，改善分散性。

局限性：改性效果为物理吸附，结合不牢固，仅适用于低填充量或对性能要求不高的场景。

三、改性工艺与注意事项

改性方法：

干法改性：将改性剂（通常配成乙醇溶液）与氧化铝粉体在高速混合机中搅拌，温度控制在 60~100℃，反应 0.5~2 小时。

湿法改性：将氧化铝分散在水中，加入改性剂溶液，调节 pH 值促进反应，再过滤、干燥。

用量优化：硅烷偶联剂用量通常为氧化铝质量的 1%~3%，钛酸酯为 0.5%~2%，聚合物类可根据亲水性需求调整（5%~10%）。

与丁腈橡胶的复合工艺：改性后的氧化铝可在橡胶混炼阶段加入，与炭黑、硫化剂等配合使用，注意控制混炼温度（避免改性剂分解）。

四、性能评估方向

分散性：通过扫描电镜（SEM）观察氧化铝在橡胶中的团聚情况。

力学性能：测试拉伸强度、断裂伸长率、硬度，评估界面结合强度。

耐介质性：丁腈橡胶主要用于耐油场景，需测试改性后橡胶在机油、柴油中的溶胀率和力学性能保持率。

总结

首选氨基硅烷（如 KH-550） 或环氧基硅烷（如 KH-560） 作为改性剂，其兼具亲水性和与丁腈橡胶的化学结合能力，改性效果稳定且工艺成熟；若需降低成本或提升加工流动性，可搭配钛酸酯偶联剂使用；水溶性聚合物或表面活性剂适合作为辅助改性剂，用于低强度要求的场景。实际应用中需通过配方优化和性能测试确定最佳改性方案。

以上为AI解答，已为客户推荐试剂厂家，期待能解决客户的难题。也欢迎大家有分散改性包覆等需求的与我联系，欢迎试剂厂家、设备厂家提供支持！

联系人：尚老师  18669920868
