    “粉尘防爆”—在国内生产中极易被忽视的安全工程!(实例)

    在工业生产中可燃性粉尘众多,若生产流程中存在因设计不合理而产生的粉尘堵塞等问题,由此引发的粉尘爆炸风险不可轻视。


    往期推文中我们为大家详细介绍过粉尘爆炸事故的危害,并从安全设计、工厂重建实例两个维度为大家介绍过特友为粉体产线设计提供的解决方案。


    本期推文我们将为大家解读中国粉尘防爆的相关内容以及特友在中国多年来实际工程现场所做的改善措施。




    1粉尘防爆一般在哪发生?


    粉尘爆炸多在伴有铝粉、锌粉、铝材加工研磨粉、各种塑料粉末、有机合成药品的中间体、小麦粉、糖、木屑、染料、胶木灰、奶粉、茶叶粉末、烟草粉末、煤尘、植物纤维尘等产生的生产加工场所。许多被忽视的粉尘原料也隐藏着不可轻视的粉尘爆炸风险。


    2粉尘爆炸有哪些原因?


    1)粉尘本身具有可燃性或者爆炸性;

    2)粉尘必须悬浮在空气中并与空气或氧气混合达到爆炸极限;

    3)有足以引起粉尘爆炸的热能源,即点火源;

    4)粉尘具有一定扩散性;

    5)粉尘在密封空间会产生爆炸,如制粒烘箱、沸腾干燥机都会发生乙醇、水粉尘爆炸。


    3中国粉尘爆炸新闻事件


    6·27新北游乐园粉尘爆炸事故


    2015年6月27日晚8点40分左右,台湾新北市八里的八仙水上乐园舞台,在举办彩色派对活动最后5分钟发生粉尘爆炸意外,造成500余人受伤,12人死亡。经过多次实验验证后,台湾新北市消防局2015年8月27日做出正式鉴定报告,认定起火元凶是舞台右前方的BEAM200电脑灯。起火原因正是部分玉米粉洒到灯面,数百度的高温引发爆炸,火势透过地上的玉米粉一路延烧,才会引发惨剧。


    原因分析:报告指出,在爆炸前空气中的粉尘浓度已达爆炸下限,每立方米超过45克。由于人群的跳跃、风吹,加上工作人员不断以二氧化碳钢瓶喷洒玉米粉,才会让燃点430度的玉米粉接触到表面温度超过400度的电脑灯,引发火势,但因为气流引燃,才会让人产生“爆炸”错觉。


    新闻图片来源于网络

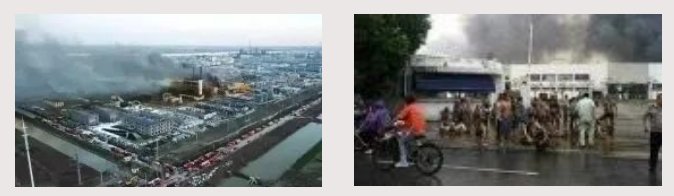

    8·2昆山工厂爆炸事故


    2014年8月2日7时34分,位于江苏省苏州市昆山市昆山经济技术开发区的昆山中荣金属制品有限公司抛光二车间发生特别重大铝粉尘爆炸事故,当天造成75人死亡、185人受伤。依照《生产安全事故报告和调查处理条例》规定的事故发生后30日报告期,共有97人死亡、163人受伤(事故报告期后,经全力抢救医治无效陆续死亡49人,尚有95名伤员在医院治疗,病情基本稳定),直接经济损失3.51亿元。




    原因分析:事故车间除尘系统较长时间未按规定清理,铝粉尘集聚。除尘系统风机开启后,打磨过程产生的高温颗粒在集尘桶上方形成粉尘云。1号除尘器集尘桶锈蚀破损,桶内铝粉受潮,发生氧化放热反应,达到粉尘云的引燃温度,引发除尘系统及车间的系列爆炸。因没有泄爆装置,爆炸产生的高温气体和燃烧物瞬间经除尘管道从各吸尘口喷出,导致全车间所有工位操作人员直接受到爆炸冲击,造成群死群伤。


    新闻图片来源于网络


    措施解读

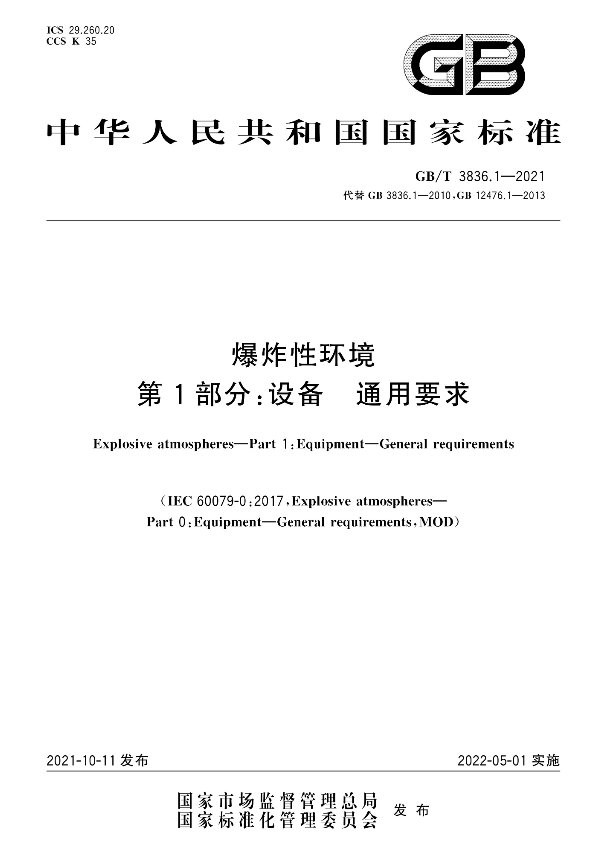

    鉴于以上,我国针对事故原因及暴露出的问题,提出粉尘爆炸性环境最新标准。由于场所的特殊性,为了确保人民生命与财产的安全,在爆炸性环境中应当使用防爆电气设备。2022年的5月1日,由全国防爆电气设备标准化技术委员会归口上报及执行、主管部门为中国电器工业协会、国家市场监督管理总局和国家标准化管理委员会发布的GB/T3836-2021《爆炸性环境》系列部分标准正式实施,该标准以GB3836对应已有版本为基础,并整合了GB12476内容,分别是:


    GB/T3836.1-2021 爆炸性环境 第1部分:

    设备 通用要求

    GB/T3836.2-2021 爆炸性环境 第2部分:

    由隔爆外壳“d”保护的设备

    GB/T3836.3-2021 爆炸性环境 第3部分:

    由增安型“e”保护的设备

    GB/T 3836.4-2021 爆炸性环境 第4部分:

    由本质安全型“i”保护的设备

    GB/T3836.5-2021 爆炸性环境 第5部分:

    由正压外壳“p”保护的设备

    GB/T3836.8-2021 爆炸性环境 第8部分:

    由“n”型保护的设备

    GB/T3836.9-2021 爆炸性环境 第9部分:

    由浇封型“m”保护的设备

    GB/T 3836.13-2021 爆炸性环境 第13部分:

    设备的修理、检修、修复和改造

    GB/T3836.28-2021 爆炸性环境 第28部分:

    爆炸性环境用非电气设备 基本方法和要求

    GB∕T3836.29-2021 爆炸性环境 第29部分:

    爆炸性环境用非电气设备 结构安全型“c”、

    控制点燃源型“b”、液浸型“k”

    GB∕T3836.30-2021 爆炸性环境 第30部分:

    地下矿井爆炸性环境用设备和元件

    GB/T3836.31-2021 爆炸性环境 第31部分:

    由防粉尘点燃外壳“t”保护的设备

    GB∕T3836.32-2021 爆炸性环境 第32部分:

    电子控制火花时限本质安全系统

    GB/T3836.33-2021 爆炸性环境 第33部分:

    严酷工作条件用设备

    GB/T3836.34-2021 爆炸性环境 第34部分:

    成套设备

    GB/T3836.35-2021 爆炸性环境 第35部分:

    爆炸性粉尘环境场所分类

    GB/T3836-2021《爆炸性环境》系列部分标准的实施,意味着原来旧版GB3836相关标准将不能使用,对于已经按照旧版防爆标准办理防爆合格证的企业,暂时不需要换证书,但是按照旧版防爆标准办理防爆3C认证的企业,在下个年度监督之前,可能会需要做相关的补充测试。


    特友方案


    特友结合国家标准,针对“电工行业”客户,做了以下科普:

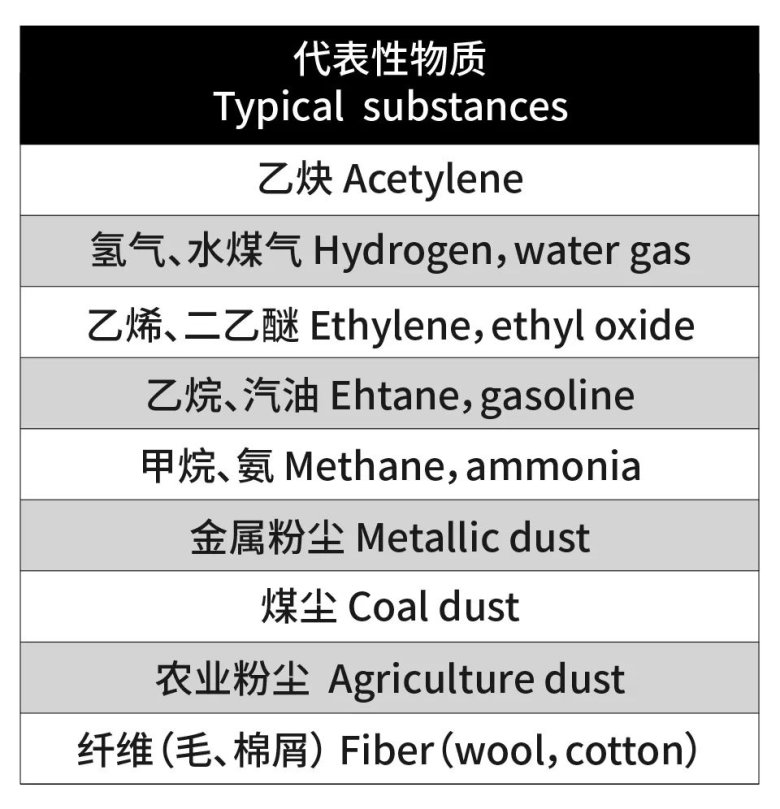

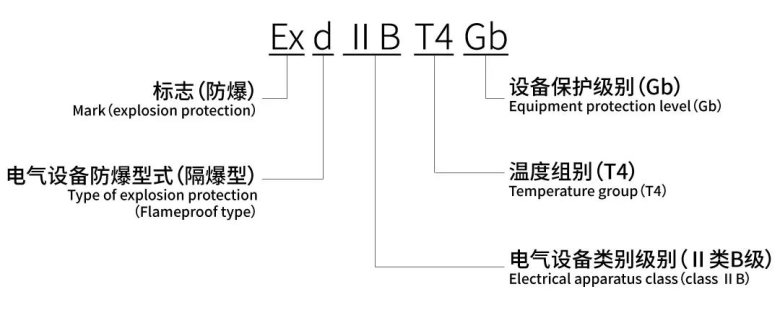

    防爆标志代表的意义



    一般电气部品的选用需符合防爆要求,并有相应的防爆标志及证书。

    案例分享


    以下,为大家带来几则客户的实际施工案例:

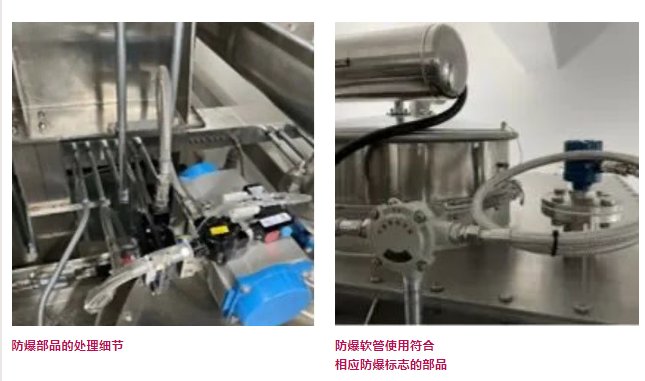

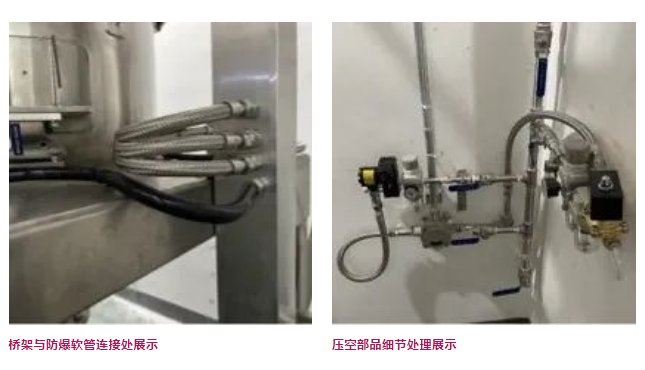

    HZ项目施工局部写真

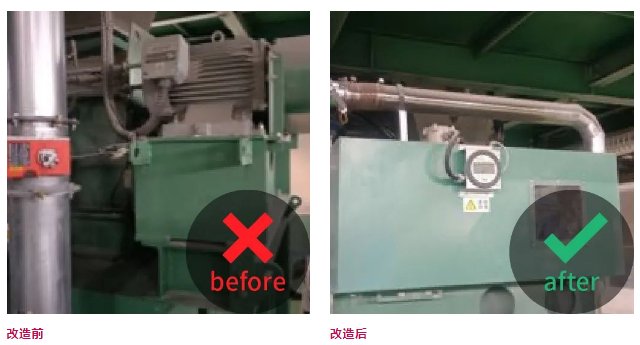

    02CS项目电机防爆改造

    (正压外壳,进行温度、压力检测)

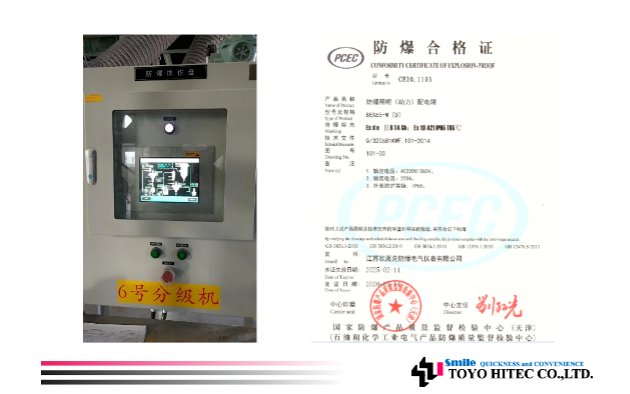

    03SZ项目现场常用防爆盘写真


    取得防爆合格证书


    特友粉体将继续用高品质技术与丰富的经验为客户解决生产难题,以专业的方案为粉体生产线的粉尘防爆把关,守护粉体设备配套产线行业高效安全发展!
