Vol.7第七篇：气力输送

气力输送方式的分类

敝司的测试中心“粉体技术中心”迄今已进行了约 2,000 次气力输送的测试。在试验中，管道按照规划的管线进行装配，以便掌握最佳的运输条件。

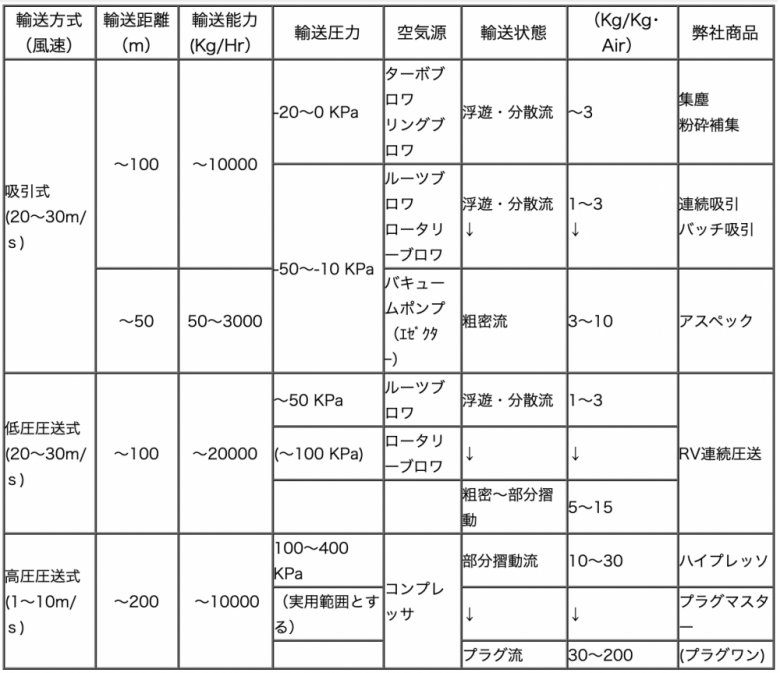

1．分类

2.低压吸引输送流程(Aspec)  /point.1

Aspec 系列有四种类型：250，500，1000和3000

我们将根据输送材料，距离，管道材质，容量和输送端来选择合适的型号。最大容量：~ 3,000Kg / Hr(根据 Aspec P-3000VL )。

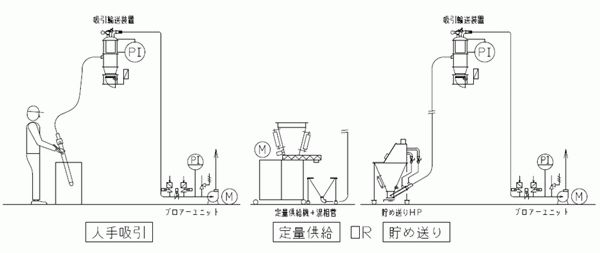

■人工吸引：

短距离输送，由操作员操控吸引枪从纸袋，桶等吸引物料。由于人工的干预，只能输送小批量。输送能力不稳定。

■贮存输送：

原料贮存输送，将其转移到料斗中，并调整吸引枪中的二次和三次空气量来调整容量和输送压力的方法。

在小容量缓存罐的情况下，可以并入自动生产线。(上下限料位计控制)

■定量供给：

原料由供给机定量供给到输送末端混相管。

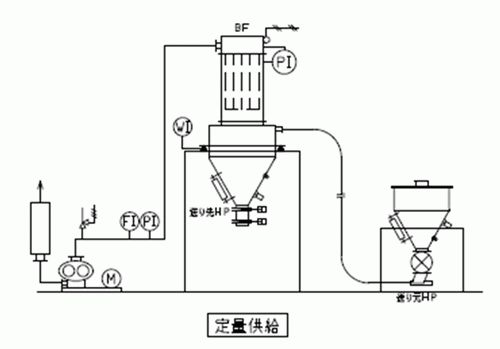

3.低压吸引输送流程(Aspec)  /point.2

●短距离到中距离(~150m)，能力通过测试验证几乎可以准确地放大。

●输送源有定量供给装置，输送末端由旋风分离器，袋式过滤器，储罐等组成。

●最为常见地输送方式，由于输送源有定量供给装置，输送压力以及能力是稳定的。

●虽然是以输送为目的的系统，但同样也适用于粉碎，分级系统的捕集也一样。

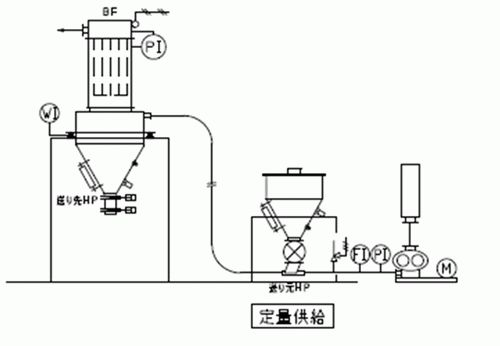

4．低压压送流程/point.3

~中距离(~100m)

在输送源设置旋转阀和喷射器，从混相部的前方吹出高压空气的方式。

●输送末端由旋风分离器，袋式过滤器，储罐等构成。

●虽然是一般的输送方式，但是由于输送压力引起的空气温度上升，所以混相部的吹气系统 需要仔细考虑。

5．低压输送管内的风速分布和粒子的举动/point.4

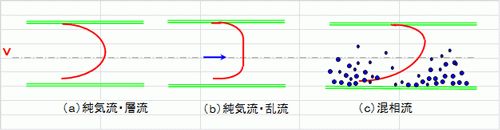

输送管道中风的流动和输送物体的行为如下图所示。

●水平管的速度分布在纯气流(a)(b)和混相流(c)是不同的

●在配管的下半部分进行气力输送。(受堆积密度影响)

●平均速度变慢(混相比变高)时，粉立体滞留在水平下部，输送压力上升，由于管道堵塞(原料堵塞)  会变得无法输送。在(c)的状态下，下半部分的风速小于平均值 1/2 以下。
