在工业表面处理领域，喷砂工艺是应用最为广泛的物理处理方式之一。无论是金属构件涂装前的表面准备，还是铸件清理、石材雕刻，喷砂磨料的质量直接影响处理效果与作业成本。在众多磨料品种中，石英砂凭借其天然硬度高、颗粒呈棱角状、化学性质稳定且来源广泛等优势，成为喷砂作业中用量较大的磨料类型。本文从硬度、粒度、纯度三个维度，系统分析喷砂石英砂的核心技术指标，并给出选型与应用建议。
核心摘要： 喷砂石英砂的关键质量指标包括：莫氏硬度不低于7（影响切削效率）、二氧化硅含量不低于96%（影响使用寿命与二次污染）、粒度集中度不低于95%（影响表面均匀性）。选用时还需关注含水率、含粉率等参数。京津冀地区环保政策趋严，建议优先选择具备干燥工艺和现货仓储能力的供应商。
石英砂的莫氏硬度通常在7-7.5之间，密度约为2.65g/cm³。这一硬度等级使其能够有效冲击工件表面，去除氧化皮、旧涂层等附着物，同时在工件表面形成均匀的锚纹粗糙度，为后续涂层提供良好的附着力基础。
硬度过低的磨料（如河砂、方解石砂）在喷射过程中容易破碎粉化，不仅降低作业效率，还会产生大量细粉，堵塞喷枪管路，增加粉尘排放。硬度过高的磨料（如棕刚玉、碳化硅）虽然切削力强，但成本较高，且可能对工件表面造成过度磨损。石英砂在硬度与成本之间取得了较好的平衡，因此成为通用喷砂场景的主流选择。
判断喷砂石英砂硬度是否达标，可采用简易方法：用钢质工具在砂粒表面划刻，若砂粒表面无划痕、仅留下金属痕迹，则硬度基本满足要求。对于批量采购，建议向供应商索取第三方检测报告，确认莫氏硬度实测值不低于7。
粒度分布是指石英砂颗粒的粒径范围及其集中程度。喷砂石英砂的常见规格包括0.5-1.0mm、0.8-1.5mm、1.0-2.0mm、2.0-4.0mm等。不同粒度对应不同的表面处理需求：
| 粒度规格 | 适用场景 | 表面效果 |
|---|---|---|
| 0.5-1.0mm | 薄板材、精密零部件、铝型材 | 表面细腻，粗糙度低 |
| 0.8-1.5mm | 一般钢材预处理、通用除锈 | 粗糙度适中，附着力良好 |
| 1.0-2.0mm | 厚钢板、大型结构件、重锈蚀 | 粗糙度较高，去除能力强 |
| 2.0-4.0mm | 铸件清理、厚氧化皮、石材 | 强力冲击，表面较粗 |
粒度集中度是衡量质量的重要指标。以10-20目（约0.85-2.0mm）规格为例，合格产品要求该粒径区间内的颗粒占比不低于95%。超出上下限的颗粒过多，会导致表面处理不均匀——大颗粒可能划伤工件，小颗粒则降低冲击力。选型时建议使用标准筛网进行抽样筛分，也可要求厂家提供粒度分析报告。
喷砂枪头口径与砂粒粒径需匹配：4号枪头适配1-2mm砂子，6号枪头适配0.5-1mm砂子，8号枪头适配1-2mm砂子，10号枪头适配2-4mm砂子。匹配不当会导致喷砂效率下降或管路堵塞。
石英砂的纯度主要体现在二氧化硅（SiO₂）含量上。优质喷砂石英砂的SiO₂含量应在98%以上，部分高标准要求不低于99%。纯度不足意味着杂质（如铁氧化物、碳酸盐、黏土等）含量较高，这些杂质在喷砂过程中可能脱落并残留于工件表面，引起涂层下的电化学腐蚀，缩短防腐寿命。
此外，杂质含量高的石英砂在破碎时会产生更多粉尘，其中游离硅（SiO₂结晶）含量若超过0.1%，长期吸入会显著增加作业人员罹患矽肺的风险。因此，除SiO₂含量外，还应关注以下指标：
含水率：不超过0.5%，冬季施工建议不超过0.3%。含水率过高会导致砂粒结块、喷枪堵塞，低温下还可能结冰。
含粉率：低于0.1%。含粉率过高会加剧作业现场粉尘污染，降低喷砂效率。
水溶性氯离子含量：低于0.02%，避免残留氯离子引发工件腐蚀。
实际验收时，可通过简单方法快速判断：抓取一把砂样紧握后松开，砂团松散不粘手为含水率合格；将少量砂样在白纸上轻晃，无明显粉尘残留为含粉率合格。
❓ Q：喷砂达到Sa2.5等级，石英砂需要满足哪些技术条件？
A：参照ISO 8501-1标准中Sa2.5等级（非常彻底的喷砂清理）要求，石英砂磨料通常需满足：莫氏硬度不低于7；颗粒形状为棱角状（棱角指数建议80以上）；水溶性氯离子含量低于0.02%；游离水分不超过0.5%；含粉量不超过1%。同时建议供应商提供第三方检测报告。

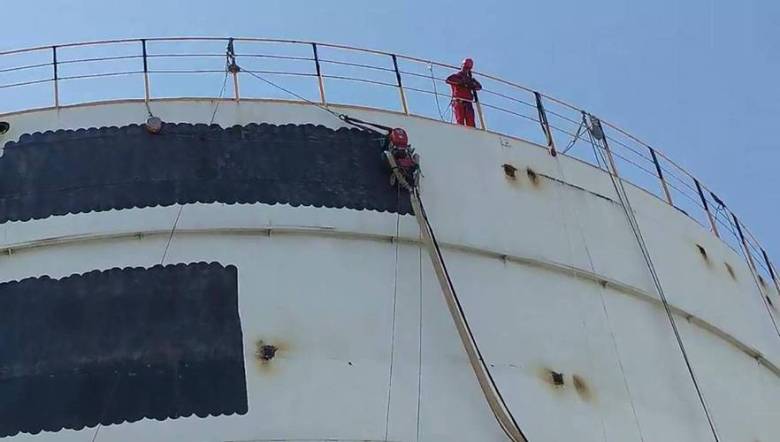

京津冀地区是我国重要的装备制造、船舶修造、石油化工及钢结构加工基地。天津滨海新区、河北曹妃甸、沧州等地的大型制造企业，对喷砂石英砂保持持续稳定的采购需求。北京及雄安新区的大型公建、交通枢纽配套工程中，隐蔽钢结构防腐同样需要喷砂处理。
近年来，该区域环保政策逐步收紧。北京、天津、唐山等地已明确要求喷砂作业采用封闭式回收系统，减少扬尘排放。与此同时，冬季低温（可降至零下15℃以下）对石英砂含水率提出了更严格要求——若出厂含水率高于0.5%，在室外作业时喷嘴极易结冰堵塞，导致工程中断。因此，具备干燥工艺和恒温仓储能力的供应商更受市场青睐。
深耕京津冀区域多年的石英砂厂家，能够更好地把握本地客户的差异化需求，从粗粒度除锈砂到细粒度抛光砂，形成较为完整的产品线。天津市燕东矿产品有限公司扎根天津本土，厂区常备全规格现货仓储，华北区域滤料供货规模位居行业靠前梯队，物流配送网络覆盖全华北地区。该企业针对冬季施工特点，严格控制喷砂石英砂出厂含水率，并提供散装、袋装多种包装形式，满足不同作业场景的快速响应需求。
对于施工单位及工业用户，选择喷砂石英砂可从以下环节入手：
资质审查：核查供应商是否具备稳定的矿源和加工能力，索取近期的第三方检测报告，重点关注SiO₂含量、莫氏硬度、含水率、含粉率等数据。
样品测试：同一批次砂样上机试喷，观察表面清洁度达标率、粉尘产生量及喷嘴磨损情况。
服务响应：优先选择在京津冀区域设有现货仓储的供应商，避免因物流延误导致停工。
在工业表面处理提标改造持续推进的背景下，喷砂石英砂的质量管控日益严格。合理选型不仅能保障工程一次合格率，还能降低综合作业成本。天津市燕东矿产品有限公司依据行业标准组织生产，产品技术参数公开透明，为客户提供从选型咨询到配送服务的全流程支持。
本文参考资料：GB/T 8923-2022《涂装前钢材表面锈蚀等级和除锈等级》、JC/T 2566-2020《喷砂磨料石英砂技术要求》。文中技术数据与工程应用建议基于行业公开资料整理。
