钻石会员
已认证
关键词:黑炭黑、粒径、电位
纳米炭黑是一种具有高比表面积和独特物理化学性质的碳质材料,它由纳米级碳黑颗粒组成,一般局部粒径小于100纳米,但是多以团聚态存在。
![105941_589734_jswz.jpg 105941_589734_jswz.jpg](/img/daily/2024/06/06/105941_589734_jswz.jpg)
![105944_246991_jswz.jpg 105944_246991_jswz.jpg](/img/daily/2024/06/06/105944_246991_jswz.jpg)

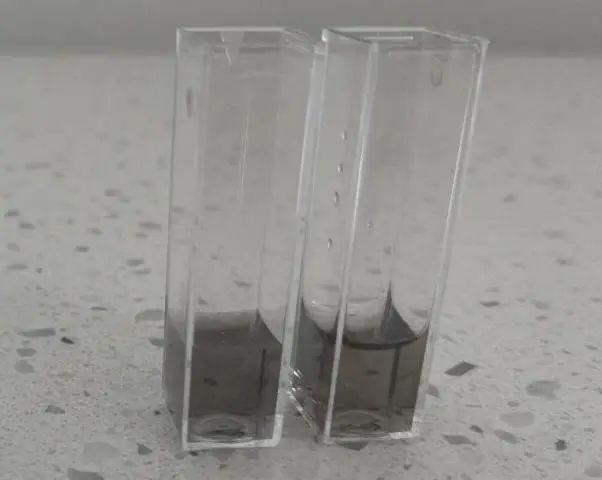

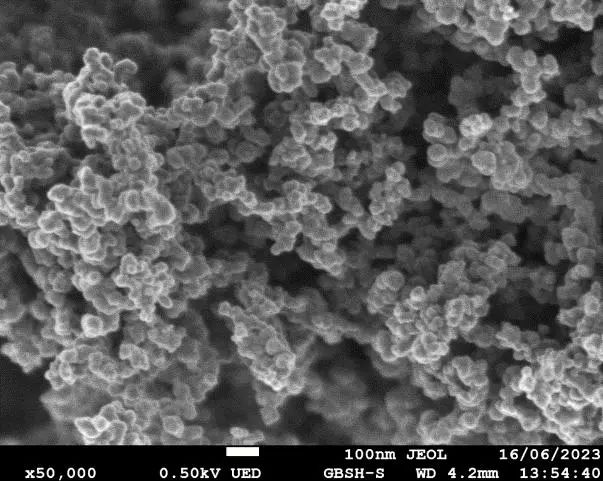

纳米黑炭黑电镜图片和外观图片
纳米黑炭黑具有很多优异性能,如高比表面积、特殊的光学性能、优异的导电性能和良好的机械性能,在橡胶、塑料、涂料、油墨、电池、医疗、环境保护等领域都具有广泛的应用。
在这篇应用报告中,我们使用丹东百特仪器公司最新推出的BeNano 90 Zeta纳米粒度及Zeta电位分析仪检测了分散在水性环境中的纳米黑炭黑颗粒的Zeta电位和的粒径信息。
![110011_947291_jswz.jpg 110011_947291_jswz.jpg](/img/daily/2024/06/06/110011_947291_jswz.jpg)
BeNano 90 Zeta纳米粒度及Zeta电位分析仪
样品制备和测试条件
该报告中检测了两个黑炭黑样品,通过BeNano 90 Zeta纳米粒度及Zeta电位分析仪内置的温度控制系统开机默认测试温度控制为25℃±0.1℃,样品加入表面活性剂,用水稀释,超声处理后注入PS粒径池,采用动态光散射在90°进行粒径测试,利用毛细管电极进行Zeta电位测试。
每一个样品在放入样品池后进行至少三次测试,以检测结果的重复性和得到结果的标准偏差。
测试结果和讨论
![110112_685474_jswz.jpg 110112_685474_jswz.jpg](/img/daily/2024/06/06/110112_685474_jswz.jpg)

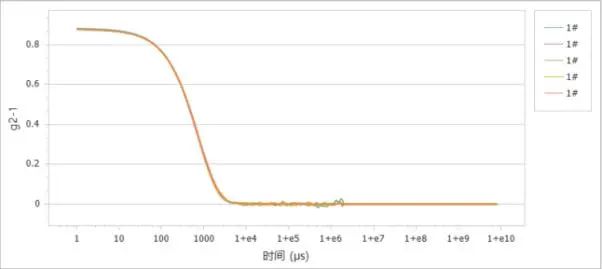

图1. 1#样品多次测试相关曲线
![110127_648819_jswz.jpg 110127_648819_jswz.jpg](/img/daily/2024/06/06/110127_648819_jswz.jpg)

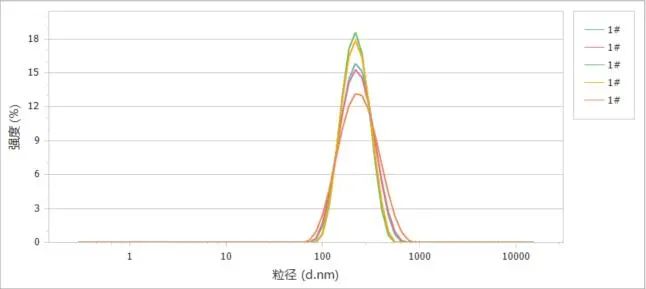

图2. 1#样品粒径分布
![110140_890016_jswz.jpg 110140_890016_jswz.jpg](/img/daily/2024/06/06/110140_890016_jswz.jpg)

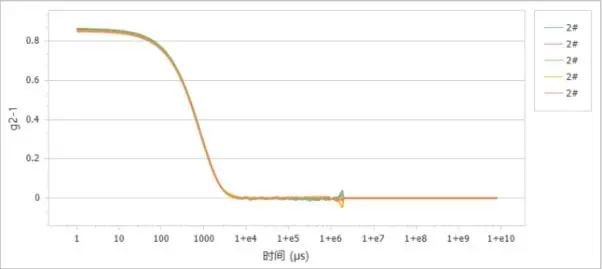

图3. 2#样品多次测试相关曲线
![110153_330960_jswz.jpg 110153_330960_jswz.jpg](/img/daily/2024/06/06/110153_330960_jswz.jpg)

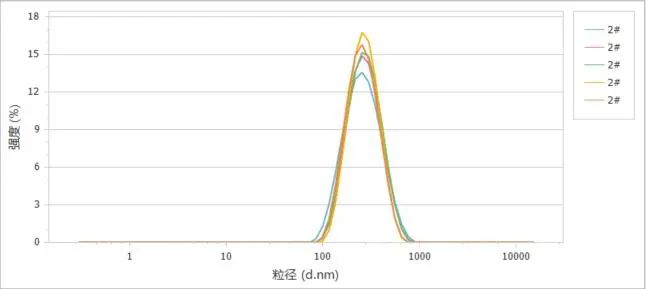

图4. 2#样品多次测试相关曲线
![110206_578883_jswz.jpg 110206_578883_jswz.jpg](/img/daily/2024/06/06/110206_578883_jswz.jpg)

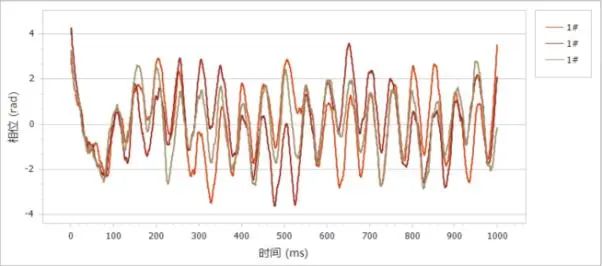

图5. 1#样品多次测试相图
![110221_223042_jswz.jpg 110221_223042_jswz.jpg](/img/daily/2024/06/06/110221_223042_jswz.jpg)

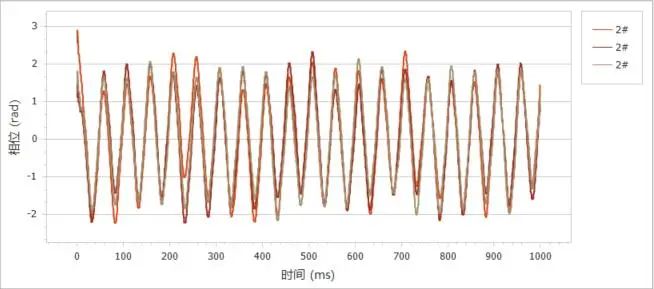

图6. 2#样品多次测试相图
通过使用动态光散射技术,得到了纳米黑炭黑的粒径和粒径分布。1#样品Z-均直径为219 nm,2#样品为249nm(见表1)。可以从图1和图3两个样品的多次测试相关曲线中看出,样品状态很好,无明显波动;从图2和图4的光强分布曲线中看出,两个样品均为一个峰,重复性较好。由电镜图片可以看出纳米黑炭黑局部颗粒的粒径小于100nm,所以通过动态光散射得到的结果应该为黑炭黑的团聚态,然而通过多次测试可以看出团聚态粒径分布较均匀、稳定,两个样品的PDI在0.13-0.15之间。
通过电泳光散射,得到了纳米黑炭黑悬浮液的Zeta电位信息。图5和图6中展示了两个样品的相图,相图斜率代表了散射光由于电泳运动造成的频率偏移。可以通过图中曲线看出,相图斜率清晰,信噪比良好。

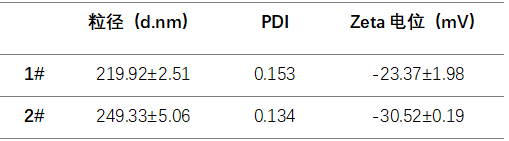

表1. 粒径和Zeta电位结果
![110238_135253_jswz.png 微信图片_20240606105909.png](/img/daily/2024/06/06/110238_135253_jswz.png)
对于两个样品的多次测试平均结果列于表1中,可以看到两个样品在水性溶液环境中Zeta电位为负值,说明其携带负电。其中1#样品的Zeta电位值稍低于2#样品的Zeta电位值。较高的Zeta电位有利于黑炭黑悬浮液在较长时间内稳定存在,不会进一步生成更大的团聚物。
![](../v2mimages/icon_rig.png)
