中国粉体网讯 金刚石由碳元素组成，每一个碳原子与周围的4个碳原子全部以sp3杂化轨道形成共价键，构成一种三维网络，该种网络属于面心立方晶格结构，在室温、常压条件下，其晶格常数为a=3.5667Å，拥有最大的原子密度（176nm-3），极大的原子键合能（7.4eV），完美的晶格结构以及键合方式赋予了金刚石各种极限性能，使其在精密加工、光学窗口、热沉、半导体器件等高端先进制造领域发挥重要作用。
金刚石晶体结构
珠宝级应用
高温高压（HTHP）方法是制造培育钻石的主要方法。而化学气相沉积法（CVD）近年来发展迅猛，成本大幅降低，工艺稳定性取得明显进展，已量产并工业批量投放市场。

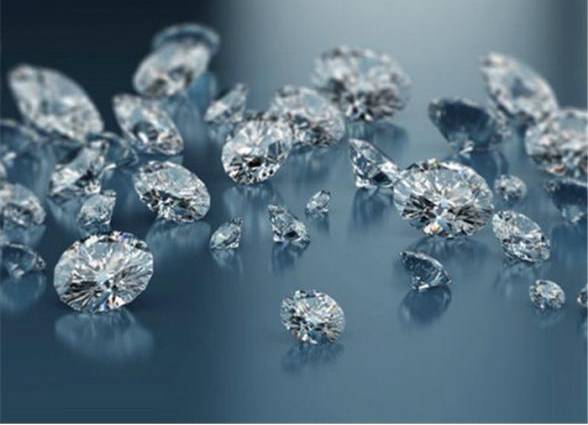

成品钻石，图源：黄河旋风官网
力学应用：高硬耐磨担当工业利刃
由于碳原子半径小，碳原子之间形成的共价键键能大、键长小、稳定性高，从而使金刚石成为自然界已知的最硬物质（约为1×104kg/mm2）。金刚石的极高硬度和化学稳定性使其在精密加工和极端条件下的应用中具有独特价值，可以作为切削各种硬、脆材料及高硬度高韧性金属材料的刀具刀头、石油钻井钻头或勘探钻头以及超硬磨料。同时，金刚石的摩擦系数极低，可以用于制作金属丝拉丝模等，被称为“工业牙齿”。
石油天然气钻探用聚晶金刚石复合片，图源：四方达
热学应用：突破芯片散热极限
当下正处在“算力为王”的时代，芯片的发热量已成为制约其性能进一步提升的关键瓶颈，传统散热材料如铜基散热器和热管逐渐接近极限。金刚石导热率可达到2000 W/(m•K)，室温条件下具有极低的热膨胀系数（约0.8×10-6/K），受热膨胀与冷却收缩过程中仍能稳定保持形态，成为解决散热问题至关重要的热管理材料。
金刚石作为散热材料，有多种应用方式：
（1）金刚石填料：将金刚石颗粒作为填料加入到导热凝胶、导热垫等材料中，用于填充芯片与散热器之间的微小空隙。
（2）金刚石衬底：通过外延工艺将半导体功能层直接生长于金刚石衬底之上，具备热阻小、散热效率优的优势。
（3）金刚石热沉片：作为封装后道环节的独立散热部件，可适配现有芯片设计与封装产线，兼容性强。
金刚石热沉材料，图源：沃尔德
（4）金刚石微通道散热：该方案是金刚石散热技术与液冷技术的深度融合，通过材料与结构的协同设计，实现对热量的源头拦截与高速疏导，从而有效解决AI服务器及芯片的散热难题。
光学领域：光学窗口理想材料
金刚石在目前所有的固体材料中具有最宽的透过光谱，从紫外的225nm到红外的25μm（波长1.8μm-2.5μm除外），以及到微波范围内，金刚石都具有优良的透过性。
由于优异的光学特性，同时抗辐照损伤性强，加上其高硬度、高热导率、高化学稳定性和低膨胀系数，金刚石成为制作现代红外光学窗口的理想材料，如激光窗口、高功率微波窗口、拉曼激光等。
声学领域：赋能高端声学器件
在高端音响、5G/6G通信、精密传感等前沿领域，传统声学材料面临高频延伸不足、失真偏大、功率承载有限、精度不稳等瓶颈。CVD金刚石兼具超高杨氏模量、超高声波传播速度和低密度三大天赋优势，成为高保真声学器件、声表面滤波器、高精度声传感器的理想基材。
电学与半导体应用：发挥“终极半导体”的优势
金刚石具有独特的电学性质，其禁带宽度高达5.5eV，电阻率可达到1×1012 Ω·m，介电常数为5.5。这些特性使金刚石在极端恶劣的辐射环境中成为理想的探测器材料。
相对于硅材料、氮化镓、碳化硅等，金刚石除了禁带宽度以外，最大优势在于更高的载流子迁移率、更高的击穿电场、更大的热导率，其本征材料优势是具有自然界最高的热导率以及最高的体材料迁移率，优异的电学特性承载了人类将金刚石称为终极半导体的巨大期望。对金刚石进行有效的掺杂，可以使其具备良好的n型或p型导电性质。
金刚石肖特基二极管结构示意图
金刚石的量子应用正加速落地。量子金刚石是指含有优质氮空穴(NV)色心，应用于量子计算、量子通信以及量子精密传感等领域的金刚石。色心是指晶体内部结构被破坏后形成的晶体缺陷，NV色心是金刚石多种色心中的一种。
(a)NV色心原子结构示意图；(b)NV色心能级结构和光学跃迁
与传统的传感方式相比，NV色心具有卓越的空间分辨率（纳米级别）以及敏感度，另一方面很重要的是，得益于金刚石的稳定结构和性质及光探磁共振方法的高效和便捷性，基于NV色心的量子传感方案可直接拓展至极端高压条件下。
小结
无论是当下算力设备的散热刚需，还是未来量子技术的落地探索，金刚石都扮演着关键角色。随着制备工艺持续升级、应用技术不断突破，这款“全能材料”还将释放更多价值，持续助力高端制造与前沿科技迈向新高度。
参考来源：
[1]刘晓兵等：金刚石结构与功能研究综述
[2]粉体网：金刚石：结构性质知多少？
[3]新锋科技：关于“金刚石在光电声热力等多元领域应用”的全面解析
[4]国机精工、海光智能科技
