中国粉体网讯  AI产业高速发展带动需求爆发，高端电子布供给不足、价格持续走高。2026年5月，高端AI专用低介电布价格涨至150-160元/米，较年初实现价格翻倍。

紧随电子布之后，光纤赛道迎来涨价潮，涨幅更为惊人。数据显示，普通单模光纤G.652.D年初单价仅18元/芯公里，5月已飙升至90-120元/芯公里，整体涨幅超400%。

看似互不相干的两条赛道，轮番缺货涨价的背后，却藏着同一个命门——高纯石英。

高纯石英砂是以脉石英、花岗伟晶岩等为原料制备的，具有高硬度和稳定的化学性质，以及耐高温、耐磨、耐腐蚀等特点，是半导体、新能源、航空航天等战略性新兴产业的关键支撑材料，也是国民经济发展的重要原材料。

高纯石英砂在光纤领域的应用

光纤是光导纤维的简称，是依托玻璃或塑料制成的光传导工具，当前通信领域所用光纤以石英系光纤为主，其二氧化硅含量可达99.99%以上。石英系光纤的生产制备主要分为预制棒制备、光纤拉丝两大核心工序，高纯石英砂贯穿两大工序，且不同工序所用石英原料品类、纯度及用途各有差异。

在预制棒制备环节，所需二氧化硅原料为合成高纯石英，以高纯四氯化硅加工制成，杂质元素总含量低于2ppm，纯度极高，是生产光纤预制棒的核心原料。目前四氯化硅主流供应商包括三孚股份、富士特、武汉新硅科技等。市面上光纤预制棒的主流制造工艺包含CVD（化学气相沉积）、MCVD（改良化学气相沉积）、PCVD（等离子体化学气相沉积）等。

在光纤拉丝环节，所用靶材以天然高纯石英为主。普通石英矿石含有钾长石、钠长石、黑云母等多种杂质，提纯难度大，因此普通石英砂无法用于制备光纤预制棒，仅提纯后的天然高纯石英砂可作为光纤拉丝的辅助靶材材料。现阶段天然高纯石英砂核心生产企业有美国矽比科、挪威TQC、石英股份等。

完整光纤拉丝流程为：光纤预制棒通过调速系统匀速进入精准控温的高温炉，在2000℃高温下端头软化、粘度降低，依托表面张力收缩变细，再由收丝轮以恒定张力牵引，最终拉制成光纤细丝。需注意的是，光纤单丝拉出后温度会快速大幅下降，会对成品性能产生一定影响。

除此之外，光纤生产全过程还需用到光纤级石英套管、炉芯管、石英管、石英棒等配套石英制品，相关主流生产企业包括德国贺利氏、美国迈图、日本东曹、菲利华、石英股份、久智科技等。

高纯石英砂在电子布领域的应用

高纯石英砂在电子布领域的核心用途是制备石英纤维，该材料性能优势突出，适配高端电子、AI相关场景需求。石英纤维耐热性优异，可长期在1050℃环境下使用，瞬时耐高温可达1700℃，同时具备耐烧蚀、抗热震、化学稳定性好等特点，抗拉强度是普通纤维的3倍。

在介电性能方面，石英纤维优势尤为显著，是所有矿物纤维中介电常数与介质损耗系数最低的品类。其1MHz介电常数为3.70，介质损耗系数低于0.001，在高频环境及700℃以下区间内，介电性能稳定，且材料强度可保留70%以上，完美适配高端AI电子布的性能要求。

石英玻璃纤维的制备工艺主要包含直接熔融拉丝法、棒拉丝法、溶胶凝胶法三种，其中棒拉丝法是当前工业量产的主流方式。

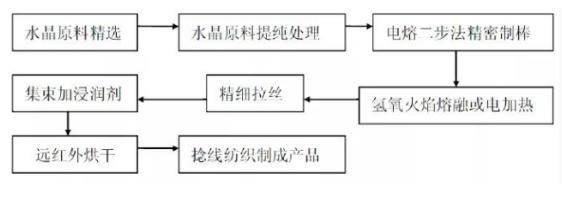

棒拉丝法生产流程清晰规范：首先将纯净水晶或二氧化硅粉料投入真空加压电阻炉熔融，制成直径约2mm的石英细棒；随后在石英纤维表面涂抹浸润剂，将其置于电热或氢氧火焰环境中拉丝，得到单丝直径约8μm的纤维原丝；最后对原丝进行合股加捻处理，最终制成纤维纱或纤维织物。

具体拉丝原理为：高温熔融的石英液体从石英棒底端滴落，拉丝机保持恒定转速，对熔融石英进行牵伸、固化，形成连续纤维，石英棒下端会形成新月形细丝结构，即“丝根”。

小结

AI算力、光通信需求持续爆发，电子布、光纤涨价潮仍将延续，而高纯石英作为两大赛道的共同上游核心，资源稀缺、提纯难度大，或将持续掌握产业话语权，成为AI时代不可忽视的硬核赢家。

参考来源：

菲利华2025年年报；中国有色金属工业协会硅业分会；飞鲸投研

赵润波等.高纯石英砂的制备工艺研究进展

中国粉体网《未来工程材料之星——石英纤维，耐高温、阻燃、隔热……》

(中国粉体网编辑整理/九思)

注:图片非商业用途，存在侵权告知删除!
