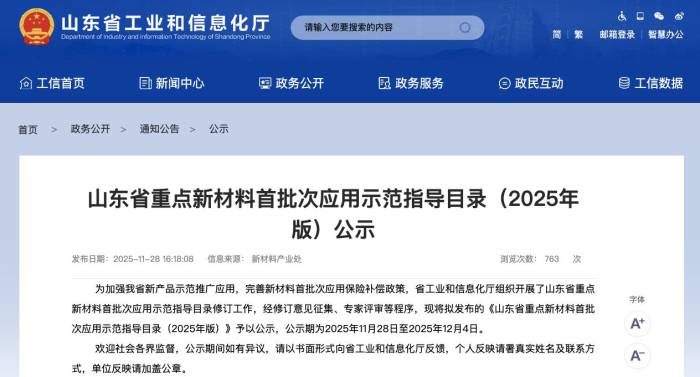

中国粉体网讯 近日，为加强新产品示范推广应用，完善新材料首批次应用保险补偿政策，山东省工业和信息化厅公示了《山东省重点新材料首批次应用示范指导目录（2025年版）》。其中多种石墨材料位列其中。
超高纯石墨
性能要求：
灰分＜5ppm，B、Al、Fe含量≤0.05ppm，体积密度＞1.8g/cm3，电阻率＜19μΩ·m。
应用领域：
半导体。
极细颗粒高纯石墨
性能要求：
骨料粒度＜4μm，抗压＞180MPa，抗折＞95MPa，灰分＜10ppm，体积密度＞1.8g/cm3，硬度＞85HS，电阻率＜19μΩ.m，热导率＜85W/mK。
应用领域：
电子信息。
核级石墨及其密封材料
性能要求：
（1）核级石墨：牌号SNG342、SNG623、SNG742、SNG722、SNG7420、SNG3420，未辐照性能要求：颗粒直径≤1.0mm（振动成型）、≤0.04mm（等静压），密度≥1.85g/cm3（振动成型）、≥1.78g/cm3（等静压），热导率≥135W/m·K，热膨胀系数≤4.5×10-6/K（振动成型）、≤4.0×10-6/K（等静压），各向同性度≤1.05（振动成型）、≤1.04（等静压），抗拉强度≥20MPa（振动成型）、≥25MPa（等静压），抗压强度≥65MPa（振动成型）、≥75MPa（等静压），硼当量含量≤0.9ppm，灰分≤80ppm。
（2）核级石墨密封材料：硫含量≤200ppm，氯含量≤30ppm，氟含量≤30ppm，灰分<0.5%，拉伸强度>4.5MPa，450℃热失重<0.5%。
应用领域：
电力装备。
金刚石用粉末触媒-石墨芯柱材料
性能要求：
水雾化粉末呈不规则状或部分呈球状或类球状，粉末触媒粒度150-400目占比≥60%，粉末触媒氧含量≤300ppm，杂质含量≤0.5%。
应用领域：
工程勘探、电子光学、半导体、航空航天。
石墨烯电发热膜
性能要求：
低工作电压（≤36V）：功率密度≤200W/m2，发热温度≤70℃或70-240℃，表面温度不均匀度≤5℃，电热辐射转换效率＞85%，低频磁场辐射＜0.3%；高工作电压（＞36V）：功率密度≤250W/m2，表面温度不均匀度≤5℃，电热辐射转换效率≥70%，-5%≤功率偏差≤+5%。
应用领域：
医疗器械、电子、汽车、节能设备。
石墨烯导热膜
性能要求：
导热系数＞1500W/（m*K），密度＞1.9g/cm3，导热膜厚度20-300μ。
应用领域：
电子信息。
石墨烯绝热不燃板
性能要求：
导热系数≤0.026W/（m·K），燃烧等级达到A级，抗压强度≥150kPa，垂直板面抗拉强度≥0.10MPa，密度100-130kg/m3，尺寸稳定性≤1%，吸水率≤3%。
应用领域：
建筑。
多层包覆型快充石墨负极材料
性能要求：
克容量≥355mAh/g，首次效率＞92%，压实密度≥1.6g/cm3，倍率充电≥4C。
应用领域：
新能源汽车。
来源：山东省工业和信息化厅
（中国粉体网编辑整理/初末）
注：图片非商业用途，存在侵权告知删除！
