中国粉体网讯  破碎是用外力(人力、机械力、电能、化学能、原子能或其他方法)施加于被破碎的物料上，借以克服物料分子间的内聚力，而将大块物料分裂成若干小块的过程。破碎方法主要有挤压、剪切、劈裂、冲击和研磨五种。

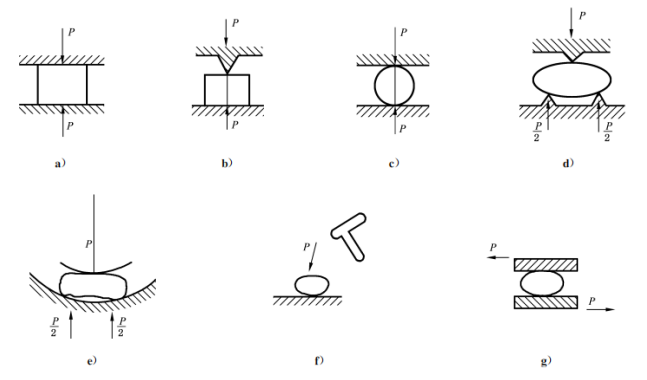

a)挤压破碎；b)、c)劈裂破碎；d)、e)剪切破碎；f)冲击破碎；g)研磨磨碎

破碎机械一般是利用两种或两种以上的破碎方法联合作用下破碎物料的。常见破碎粉磨设备有哪些？

1.颚式破碎机

借助于动颚周期性地靠近或离开固定颚板，使进入破碎腔中物料受到挤压、劈裂和剪切作用而破碎的机械。

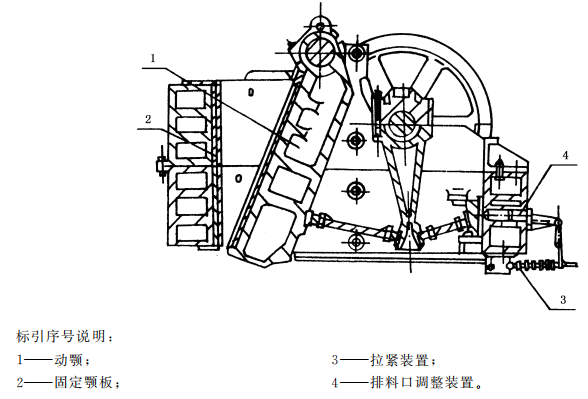

简摆颚式破碎机：具有前后两个肘板，动颚上各点的运动轨迹为圆弧的颚式破碎机。

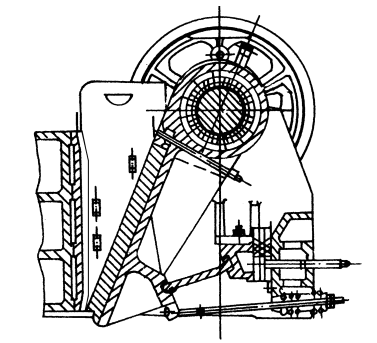

复摆颚式破碎机：仅有一个肘板，动颚上各点的运动轨迹为椭圆(除悬挂点和肘板延长线与动颚交点外)的颚式破碎机。

双腔颚式破碎机：动颚上对称安装两块活动颚板，动颚上各点的运动轨迹为椭圆，两个活动颚板与两个固定颚板组成两个破碎腔的颚式破碎机。

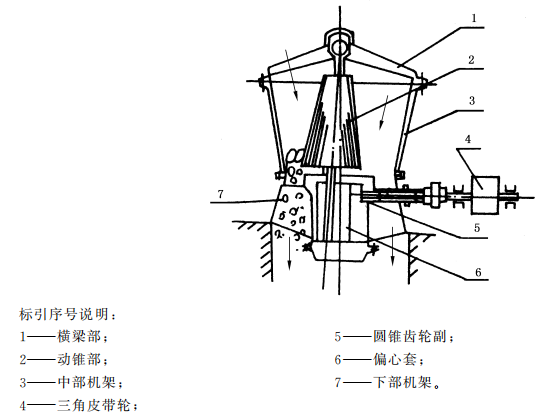

2.旋回破碎机

借助于旋摆运动的动锥(正置锥)，周期性靠近或离开定锥(倒置锥)的表面，使进入破碎腔里的矿石不断地受到挤压和剪切作用而破碎的机械。

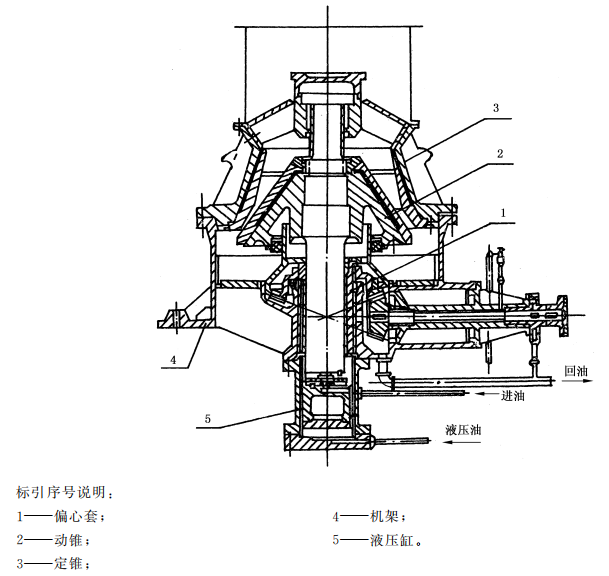

有普通型和液压型两种型式。普通型的动锥主轴铰链悬挂在横梁上；液压型是利用液压装置实现自动调整排矿口和过铁保护，其动锥主轴用机体下端的液压缸支承。

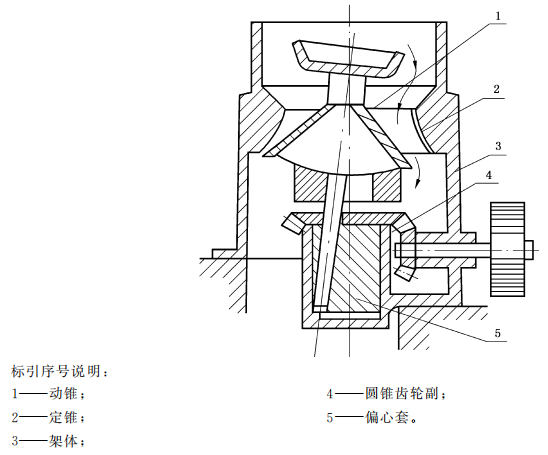

3.圆锥破碎机

借助于旋摆运动的动锥，周期性靠近或离开定锥的表面，使进入破碎腔里的矿石不断地受到挤压和弯曲作用而破碎的机械。

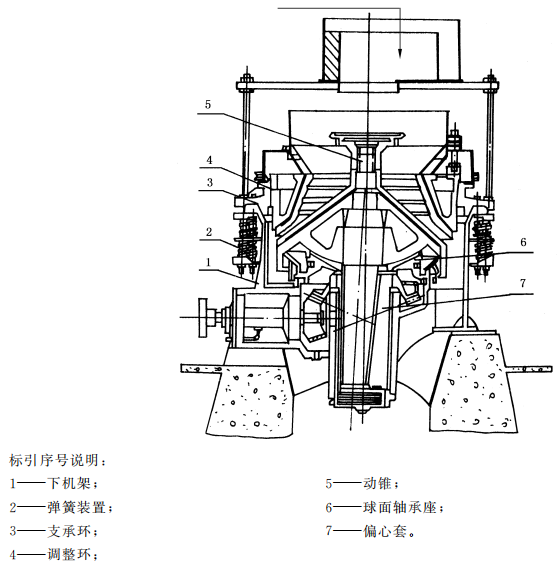

弹簧圆锥破碎机：架体周边装有若干组弹簧，承受破碎机工作的破碎力，保护破碎机不被破坏的保险装置的圆锥破碎机。

弹簧圆锥破碎机按破碎腔形状的不同(平行带长短的不同)分为标准型、中型和短头型三种。

标准型弹簧圆锥破碎机：破碎腔的平行带长度较短，用于中碎物料的弹簧圆锥破碎机。

中型弹簧圆锥破碎机：破碎腔的平行带长度介于标准型和短头型之间，用于中碎物料或细碎物料的弹簧圆锥破碎机。

短头型弹簧圆锥破碎机：破碎腔的平行带长度较长，用于细碎物料的弹簧圆锥破碎机。

液压圆锥破碎机：动锥主轴的上部被上机架的三个横梁支承，悬挂点较高，偏心角较小；结构型式类似旋回破碎机，在底部装有液压缸和液压系统，用来实现液压调整、液压保险和液压卸载的圆锥破碎机。

液压圆锥破碎机按破碎腔形状的不同(平行带长短的不同)分为标准型、中型和短头型三种。

4.旋盘破碎机

带有旋转给料装置，物料均匀给入破碎腔，用颗粒间的层压破碎机理对物料进行超细破碎的设备。

5.辊式破碎机

利用辊子的旋转，使物料在两辊间或辊与板之间被破碎的破碎机。

辊面带齿的称作齿辊破碎机，能用于粗中细碎破碎机作业，产品粒级根据齿形不同产品出料粒度也不同，细碎的产品粒级一般大于10mm。辊面为光滑表面或带有槽纹的称作光辊破碎机，用于细碎破碎机作业，一般产品粒级小于3mm。

单辊破碎机：由一个破碎辊和衬板组成，使物料在辊板间被破碎的辊式破碎机。

双辊破碎机：两个处在同一水平面上的辊子向背旋转或相向旋转，使物料在两辊间被破碎的辊式破碎机。

四辊破碎机：由两对间隙不同的辊子组成，对物料进行两次破碎的辊式破碎机。

6.锤式破碎机

主要由机架和带有若干锤头的转子组成，利用铰接在转子上的锤头回转时的高速冲击作用对物料进行破碎的破碎机。

可逆式锤式破碎机：转子能正反向旋转，主要零件都设计成对称布置的锤式破碎机。

不可逆式锤式破碎机：转子只能单方向旋转的锤式破碎机。

单段锤式破碎机：大粒径物料的整个破碎作业过程在一台锤式破碎机里一个流程内完成的锤式破碎机。

带给料辊的单段锤式破碎机：在转子的给料侧设置一个或两个给料辊，被破碎物料首先落在给料辊上，给料辊的转向与转子相同，通过给料辊向转子喂料的锤式破碎机。

双转子单段锤式破碎机：由两个相向运转的转子组成的单段作业的锤式破碎机。

环锤破碎机：锤头为环形，环套在转子盘的销轴上，既公转又自转，磨损均匀的锤式破碎机。

7.反击式破碎机

利用刚性固定在转子上高速旋转的板锤击碎物料的机械。

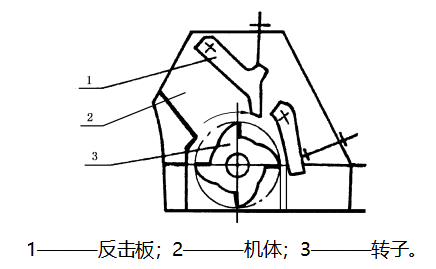

单转子反击式破碎机：只有一个转子的反击式破碎机。

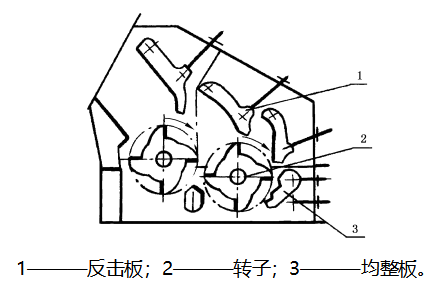

同向双转子反击式破碎机：两个转子安放在相同或不同水平面上转向相同的双转子反击式破碎机。

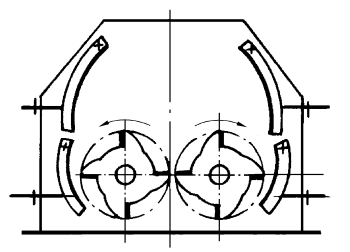

异向双转子反击式破碎机：两个转子安放在同一水平面上转向相反的双转子反击式破碎机。

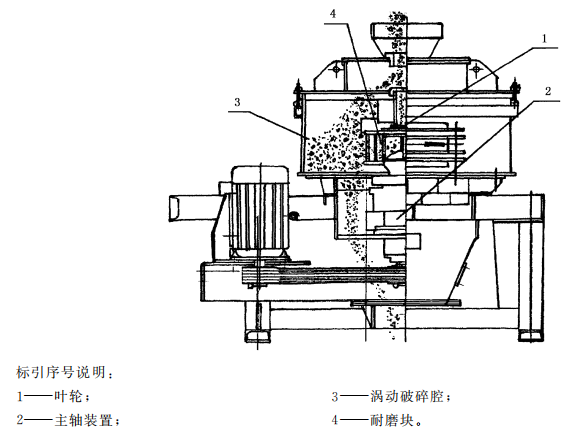

8.立式冲击破碎机

借助高速旋转的叶轮，使进入叶轮的物料在离心力作用下高速发射，与进入涡动腔的物料相互冲击破碎的立式破碎机械。

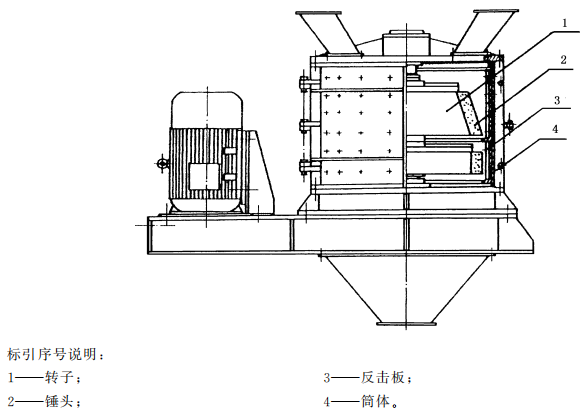

9.立式复合破碎机

利用立轴上的锥形转子体和柱形转子体的高速旋转，使进入破碎腔的物料受到冲击、挤压、研磨而实现多级破碎的机械。

10.高压辊磨机

依靠两个同步相向旋转的挤压辊，将通过的物料进行高压料层粉碎(或称粒子间粉碎)的机械。

11.破碎筛分联合设备

由破碎单元、筛分单元、输送单元、辅助单元和电控装置等所组成的破碎筛分生产机组。

固定式破碎筛分联合设备：将破碎单元、筛分单元、输送单元、辅助单元和电控装置等安装在基础上进行工厂化生产的破碎筛分联合设备。

移动式破碎筛分联合设备：将破碎单元、筛分单元、输送单元、辅助单元和电控装置等安装在单个或多个轮胎式(或履带式)能移动的车架上，能自行或被拖着移动异地作业的破碎筛分联合设备。

半移动式破碎筛分联合设备：将破碎单元、筛分单元、输送单元、辅助单元和电控装置等安装在雪撬式钢架上，便于分段运输，能异地作业的破碎筛分联合设备。

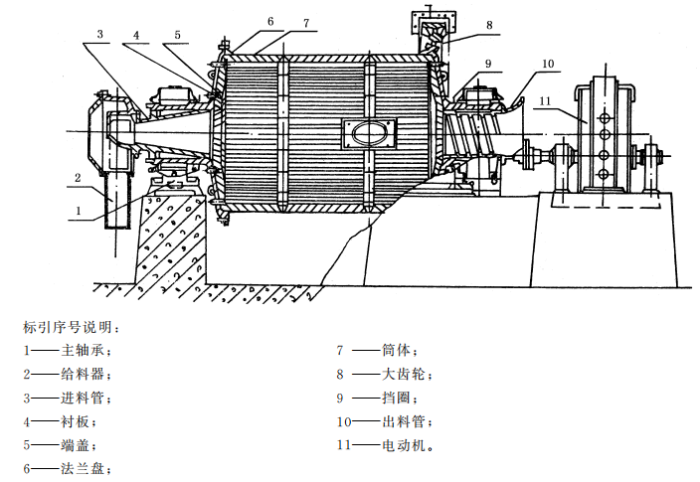

12.筒式磨机

在装有磨矿介质(钢球或钢棒、砾石等)和物料的旋转筒体内，借助于磨矿介质落下时的冲击力和运动时的磨削作用而使物料磨碎，由筒型回转体(简称筒体)和两个主轴承等所组成的机械。

球磨机：筒内的研磨介质为金属球体的筒式磨机。球磨机按排料方式不同分为格子型球磨机、溢流型球磨机和周边排料型球磨机。

棒磨机：筒内的研磨介质为金属长棒的筒式磨机。

润磨机：采用强制给料、周边排料的工作方式，处理湿润物料的筒式磨机。

砾磨机：筒体内的研磨介质为砾石的筒式磨机。

自磨机：利用筒体内物料的互相冲击和研磨的短筒磨机。

半自磨机：在自磨机内加入少量的磨矿介质的筒式磨机。

管磨机：筒体为管状，长径比一般大于2.5，多设2仓~3仓，各仓介质的形状规格各异的筒式磨机。

钢球磨煤机：中空轴径较大，原煤用热风干燥，产品用气流排出的球磨机。

双进双出磨煤机：双侧给料双侧出料的球磨机。

13.立式辊磨机

以磨辊与圆盘的相对运动对物料进行碾磨，同时对碾磨后的物料具有干燥和分级功能的机械。

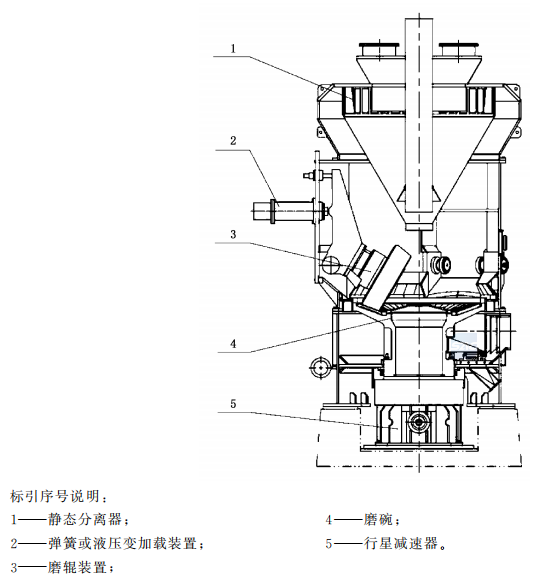

14.碗式磨煤机

以磨辊与磨碗的相对运动对物料进行碾磨，同时对碾磨后的物料具有干燥和分级功能的机器。

15.MPS辊盘式磨煤机

具有三个固定磨辊在一个旋转磨盘上作滚压运行的外加力型辊盘式磨煤机。

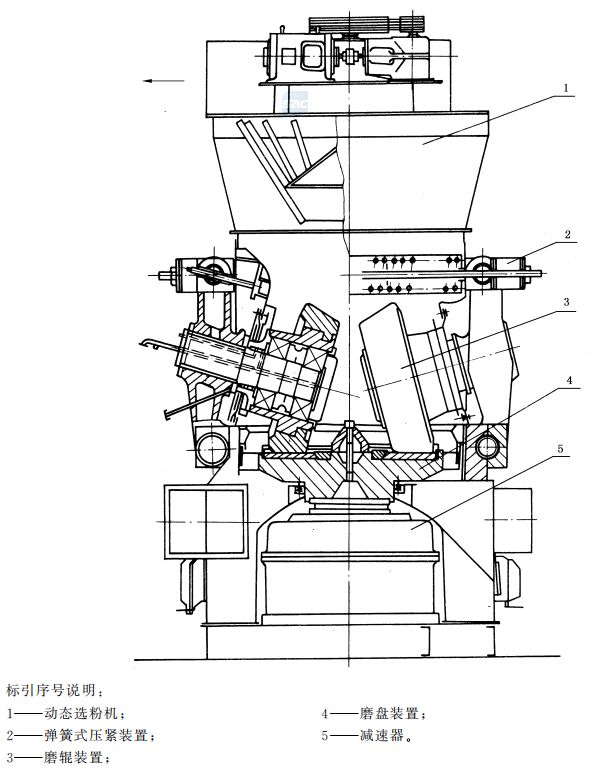

16.水泥立磨

根据料床粉磨原理，通过磨盘与磨辊的相对运动对物料进行碾磨、烘干与分离的机械。

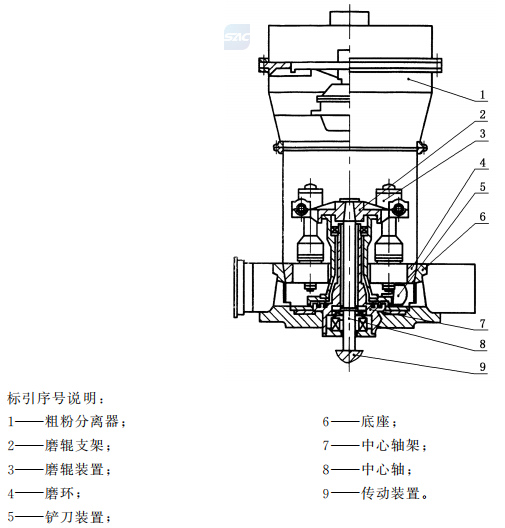

17.摆式磨粉机

摆式磨粉机/悬辊式磨机、雷蒙磨：以磨辊与磨环内表面的相对运动对物料进行碾磨，同时对碾磨后的物料具有分级功能的机械。

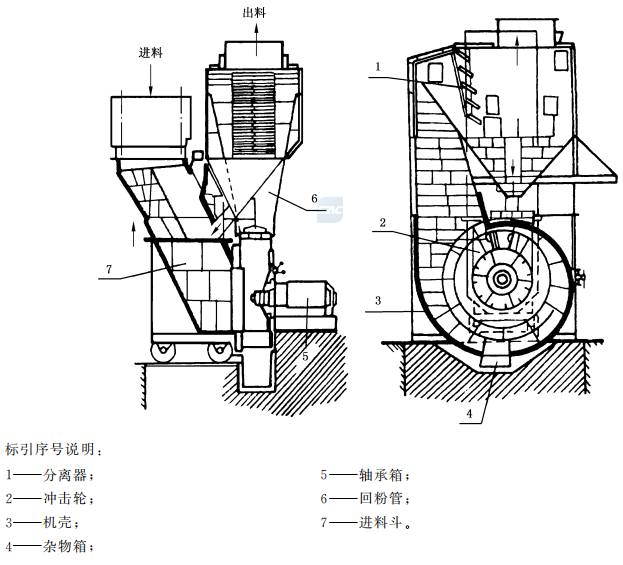

18.风扇磨煤机

风扇磨煤机/冲击干磨机：由冲击轮、机壳、进料斗、进料管、分离器和轴承箱等组成，完成煤的干燥、粉碎并将煤粉吹入锅炉等功能的机械。

19.振动磨机

电动机通过弹性联轴器带动激振装置，使填有一定量的粉磨介质(球或棒)和被磨物料的磨筒产生振动，磨筒内的介质和物料因振动产生激烈的冲击和研磨，从而快速而有效地将物料磨细的机械。

单筒振动磨：只有一个筒体的振动磨。

双筒振动磨：具有两个筒体的振动磨。

三筒振动磨：具有三个筒体的振动磨。

信息来源：《矿山机械术语第5部分:破碎粉磨设备》（GB/T7679.5—2025）。

（中国粉体网编辑整理/黑金）
