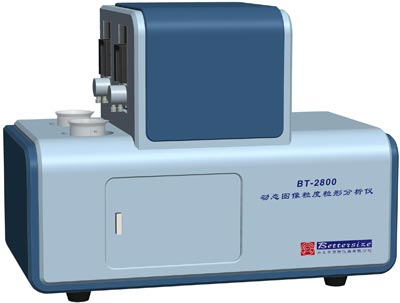

丹东百特推出BT-2800动态图像粒度粒形分析系统

BT-2800动态图像粒度粒形分析系统是采用了鞘流技术的动态粒度粒形分析系统。鞘流技术也叫流体聚焦技术，为了避免颗粒在流动过程中发散，在管路中设计了两条流路，一条是样品流，一条是鞘液流，如下图所示。样品管对准鞘液管喷出的颗粒，与四周流出的鞘液流一起流过拍摄区，鞘液围绕在颗粒四周，强制颗粒排成一个队列，高速相机对通过拍摄区的颗粒队列进行拍照，由于颗粒队列正好在镜头的焦平面上，没有离焦现象，这时拍摄的颗粒图像就很清晰。在拍摄图像的同时电脑对颗粒进行快速识别和处理，在屏幕上实时显示每个颗粒的图像和粒度粒形数据。由于采用高速CCD、精密柱塞泵和快速颗粒图像识别技术，每分钟能拍摄并处理1-5万个颗粒，并且图像处理软件能自动判断和提取粘连颗粒，这些技术极大地提高了颗粒图像的分析速度、精度和准确性。同时，BT-2800具有搅拌、超声分散等功能，仅需将样品放到烧杯里制成一定浓度的悬浮液就可以进行粒度分析了，因此大大简化了操作。BT-2800的分析结果包括反映颗粒形貌的长径比、圆形度，反映颗粒大小的粒度分布、典型值、最大颗粒值、特定区间含量、小于或大于某一粒径含量、指定等效粒径等。本系统具有成像清晰、分析速度快、操作简单、结果准确可靠等特点，为磨料、医药、高性能金属粉体材料、电池材料、棒状针状材料的研究、生产和应用提供里一种高精度的分析手段。

一、指标与性能

1、测试范围： 4-400微米
2、光学放大倍数：5-35倍
3、最大分辨率：0.5微米
4、重复性误差：< 1%
5、准确性误差：< 1%
6、分析项目：
(1) 粒度：包括粒度分布、典型值、最大粒径、特定区间含量、大于或小于某粒径的含量。
(2) 粒形：长径比及分布、圆形度及分布、颗粒图像。
(3) 颗粒计数：计量一定体积液体中的颗粒个数。
7、输出项目：包括原始参数（包括样品信息、测试信息等），分析数据（包括粒度分布、长径比分布、圆形度分布、及其典型数据等），分布图形（区间分布直方图和累计分布曲线等）

二、分析原理

1、标定方法： 拍摄实际长度显微标尺图像，软件中打开标尺图像，在指定的刻度范围内划线求出一个像素对应的实际长度，测试分析时将像素转换为实际大小。

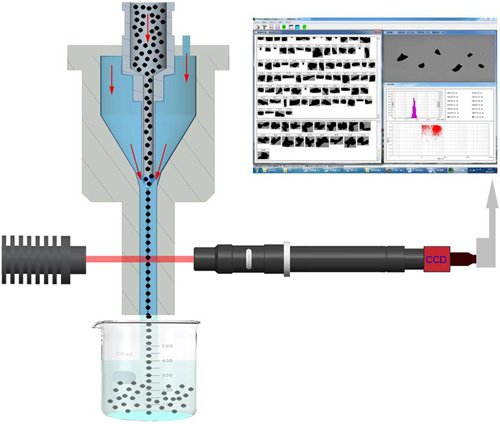

2、流体聚焦及成像原理：在管路中设计了两条流路，一条是样品流，一条是鞘液流，如下图所示。样品管对准鞘液管喷出的颗粒，与四周流出的鞘液流一起流过拍摄区，鞘液围绕在颗粒四周，强制颗粒排成一个队列，高速相机对通过拍摄区的颗粒队列进行拍照，由于颗粒队列正好在镜头的焦平面上，没有离焦现象，这时拍摄的颗粒图像就很清晰。在拍摄图像的同时电脑对颗粒进行快速识别和处理，在屏幕上实时显示每个颗粒的图像和粒度粒形数据。

三、BT-2800的独特优势

1、图像清晰，颗粒之间相互粘连少：由于采用鞘流技术，保证颗粒通过镜头时始终在焦平面上，避免了因颗粒离焦而导致的图像不清晰现象，保证了颗粒成像清晰，避免了因图像模糊带来的分析误差。同时，由于流体聚焦强制颗粒排队通过镜头，减少了颗粒之间相互粘连带来的分析误差。保证了分析精度。

2、操作简便，分析速度快：BT-2800的样品制备是用烧杯制成一定浓度的悬浮液，鞘液流和样品流都是有电脑自动控制的柱塞泵实现的，分析过程也是自动完成了，因此操作简单。由于采用高速CCD，每秒钟拍摄的图像达100幅，每分钟可分析1-5万个颗粒，分析一个样品只需要数分钟的时间，是一种分析速度很快的颗粒图像分析系统。

3、通过颗粒度标准物质验证系统准确性，分析结果准确可靠：只要将随机配备的颗粒度标准物质滴入烧杯中，启动准确性验证程序后1-2分钟内就可以实现准确性验证，保证分析结果的客观公正、准确可靠，并具有可追溯性。

4、能快速分析针状样品的长径比：科学快速的长径比分析方法，一直是业内人士孜孜以求的梦想。BT-2800所用的鞘流技术使针状颗粒在随液体流动时自动选择了阻力最小的方向，CCD拍摄到的是分离的、长轴的、方向一致的针状颗粒清晰图像，进而快速得到长径比及长径比分布。BT-2800是针状粉体行业颗粒长径比分析最新的、快速的、科学的手段。

5、能快速分析颗粒的圆形度：由于BT-2800的图像拍摄和颗粒识别速度很快，因此很容易进行圆形度的分析并得到平均圆形度及圆形度分布。

6、分析报告有多种格式。BT-2800分析结果报告单有图像+表格+直方图、图像+直方图、表格+直方图三种格式，用户可以根据自己的需要进行选择，也可以编辑其他格式。左右报告单均可以方便地转换成PDF、BMP、Word、Excel等格式，便于E-mail等交流。


四、BT-2800的适用条件和领域

适用于分布范围较窄（最大粒径与最小粒径之比小于30）的样品。

1、磨料：如碳化硅、刚玉、金刚石、石榴石等。

2、电池材料：球形石墨粉等。

3、金属粉：如球形铝粉、铅锡合金粉、其它雾化金属粉。

4、非金属粉：如玻璃珠、聚苯乙烯等。

5、针状粉：如硅灰石等。

6、生物制剂：如细胞。

7、食品：如牛奶、面粉等。

8、其他：如科研、教学等。

五、BT-2800的不适用情况和领域

1、超细粉：D50小于4微米的样品。

2、分布宽的样品：如最大粒径与最小粒径之比大于30的样品。

3、不能用水和乙醇做介质的样品。

4、含有粒径超过400微米的样品。
